Трансформаторы напряжения измерительные SUD 145/H79-F35, 59874-15

59874-15
Трансформаторы напряжения измерительные SUD 145/H79-F35 являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц.
Карточка СИ
Номер в госреестре 59874-15
Наименование СИ Трансформаторы напряжения измерительные
Обозначение типа СИ SUD 145/H79-F35
Изготовитель "Trench Germany GmbH", Германия
Год регистрации 2015
Срок свидетельства 12.02.2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения измерительные SUD 145/H79-F35 являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц.

Описание

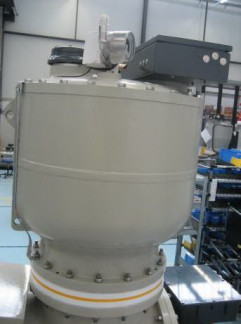

Трансформаторы напряжения измерительные SUD 145/H79-F35 являются электромагнитными трехфазными трансформаторами и предназначены для установки в элегазовых комплектных распределительных устройствах (КРУЭ) до 145 кВ.

Трансформаторы напряжения измерительные SUD 145/H79-F35 являются трехфазными трансформаторами с элегазовой (SF6) изоляцией в алюминиевом корпусе.

Трансформаторы изготавливаются в климатическом исполнении УХЛ, категория размещения 3.1 по ГОСТ 15150-69 с расширенной до минус 25 0С нижней границей диапазона функционирования.

Пример записи обозначения трансформатора: SUD 145/H79-F35, где число «145» указывает максимальное рабочее напряжение для данного исполнения трансформатора.

Место пломбирования

Технические характеристики

Наименование параметра

Значение

Номинальное напряжение первичной обмотки, кВ

110/V3

Частота переменного тока, Гц

50

Номинальное напряжение вторичной обмотки, В

100/3, 100/V3, 110/3,

110/V3

100,110

Класс точности/вторичная нагрузка, В-А: - основной вторичной обмотки: -дополнительной вторичной обмотки

0,2/(5-150); 0,5/(5-300); 1,0/(5-600) 3Р/(5-600); 6Р/(5-600)

Предельная мощность, В • А

1500

Г абаритные размеры, (Д х В), мм

790х1079

Масса, не более, кг

700

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора и на паспорт типографским способом.

Комплектность

В комплект поставки трансформатора входят трансформатор напряжения измерительный..

1 шт. 1 экз. 1 экз.

руководство по эксплуатации ...............

паспорт................

Поверка

осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    трансформатор напряжения эталонный NVOS, номинальные первичные напряжения 110/V3, пределы относительной погрешности преобразования не более 0,01.

-    прибор сравнения КНТ-03, пределы погрешности измерения: по напряжению не более ± (0,001+0,03-А) %, по углу не более ± (0,1+0,03-А) мин, где А-значения измеряемой величины.

-    частотомер электронно-счетный с диапазоном измерения 0,01 Гц — 12 МГц, с пределом абсолютной погрешности измерения не более 0,01 Гц;

-    измеритель нелинейных искажений с диапазоном измерения 0.10 % с пределом абсолютной погрешности измерения не более 0,1 %

-    нагрузочные устройства (магазины проводимости или магазины сопротивления), обеспечивающие нагрузку поверяемого трансформатора в пределах от 25 до 100 % его номинальной мощности, с пределом допускаемой основной погрешности активной и реактивной составляющих мощности не более ± 4 %.

Сведения о методах измерений

приведены в соответствующем разделе руководства по эксплуатации.

Нормативные документы, устанавливающие требования к трансформаторам напряжения измерительным SUD 145/H79-F35

1.    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

2.    ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».

лист № 3 всего листов 3

3.    ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды».

4.    Техническая документация фирмы «TRENCH Germany GmbH», Германия.

Рекомендации к применению

-    при осуществлении торговли и товарообменных операций.

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

59874-15
Номер в ГРСИ РФ:
59874-15
Производитель / заявитель:
"Trench Germany GmbH", Германия
Год регистрации:
2015
Cрок действия реестра:
12.02.2020
