| Номер в госреестре | 59881-15 |
| Наименование СИ | Системы весоизмерительные |
| Обозначение типа СИ | Центран |
| Изготовитель | ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково |
| Год регистрации | 2015 |
| Срок свидетельства | 12.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы весоизмерительные «Центран» (далее - системы) предназначены для измерения нагрузки в точках опор различных изделий, грузов, в том числе летательных аппаратов.
Принцип действия систем основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза в аналоговый сигнал, изменяющийся пропорционально нагрузке. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналогоцифровым преобразователем, расположенным в модуле вторичного преобразования (далее -МВП) или встроенном в весоизмерительный узел (далее - ВУ). Результаты измерений выводятся на табло индикации, расположенном на самом модуле или блоке обработки информации (далее - БОИ) и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.
Конструктивно системы состоят из комплекта ВУ, МВП (могут быть встроены в ВУ) и БОИ (опция).
ВУ представляет собой датчик с установочной оснасткой.
МВП представляет собой аналого-цифровой преобразователь, который предназначен для обработки сигналов от ВУ и передачи его на внешние отображающие устройства.
БОИ является дополнительным (необязательным) устройством, предназначенным для отображения, хранения результатов измерений и дальнейшей обработки с целью определения полной массы, положения центра масс и центровки.
В системах используются датчики весоизмерительные М (Госреестр № 53673-13), МВ (Госреестр № 53637-13), МВ150 (Госреестр № 44780-10) и преобразователи ТВ, производства ЗАО «Весоизмерительная компания «Тензо-М».
Внешний вид системы «Центран» показан на рис. 1.
Системы выполняют следующие сервисные функции:
- полуавтоматическая установка нуля;
- сигнализация о перегрузке;
- определение полной массы путем суммирования результатов измерений каждого ВУ,
- определение координат центра масс взвешиваемого груза в зависимости от введенных геометрических размеров грузов или летательных аппаратов.
Системы выпускаются в различных модификациях, отличающихся метрологическими характеристиками и имеющих обозначение «Центран»-Н-К, где:
«Центран» - обозначение типа систем,
Н - максимальная нагрузка в тоннах для одного ВУ (0,5; 1; 2; 5; 10; 15; 30; 50; 100),
К - количество ВУ в системе.
Маркировка систем выполнена в виде таблички, закрепленной на ВУ, МВП или БОИ (при наличии) и на которую нанесены следующие данные:
- наименование предприятия-изготовителя;
- обозначение систем в виде «Центран»-Н-К;
- заводской номер;
- минимальная нагрузка для одного ВУ в виде Мт=......;
- максимальная нагрузка для одного ВУ в виде Мах=......;
- действительная цена деления и поверочный интервал в виде ё=е=.........;
- год выпуска;
- знак утверждения типа.

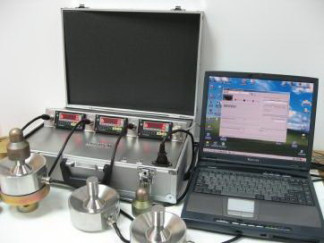

Рисунок 1 - Внешний вид системы модификации "Центран"-15-3 в комплекте с БОИ и с
внешним регистрирующим устройством.
Программное обеспечение (далее - ПО) систем реализовано в преобразователе и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается в заголовке главного окна ПО и в специальном окне с информацией о ПО, которое может быть вызвано через главное меню ПО. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Конструкция систем исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | С.41Х |
| Цифровой идентификатор ПО | _* |
| Другие идентификационные данные (если имеются) | — |
| Примечания. 1. * Конструкция систем не предусматривает вычисление цифрового идентификатора ПО. 2. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Термины и условные обозначения метрологических и технических характеристик приведены в соответствии с ГОСТ OIML R76-1-2011.
Лист № 3 Всего листов 5
Максимальные и минимальные нагрузки, действительные цены делений d и поверочные интервалы е, а так же пределы допускаемой абсолютной погрешности mpe в зависимости от интервалов измерений для одного ВУ приведены в таблице 2.
Таблица 2.
| Обозначение системы в виде "Центран"-Н | Нагрузка, кг | Действительная цена деления d и поверочный интервал е, кг, d=е | Интервалы измерений, кг | Пределы допускаемой абсолютной погрешности mpe, кг | |
| мини- маль- ная, Min | макси- маль- ная, Мах | ||||
| "Центран"-05 | 4 | 500 | 0,2 | от 4 до 100 вкл. св. 100 до 400 вкл. св. 400 | ±0,2 ±0,4 ±0,6 |
| "Центран"-1 | 10 | 1000 | 0,5 | от 10 до 250 вкл. св. 250 | ±± |
| "Центран"-2 | 20 | 2000 | 1 | от 20 до 500 вкл. св. 500 | ±± |
| "Центран"-5 | 40 | 5000 | 2 | от 40 до 1 000 вкл. св. 1 000 до 4 000 вкл. св.4 000 | ±2 ±4 ±6 |
| "Центран"-10 | 100 | 10 000 | 5 | от 100 до 2 500 вкл. св. 2 500 | ±5 ±10 |
| "Центран"-15 | 100 | 15 000 | 5 | от 100 до 2 500 вкл. св. 2 500 до 10 000 вкл. св. 10 000 | ±5 ±10 ±15 |
| "Центран"-30 | 200 | 30 000 | 10 | от 200 до 5 000 вкл. св. 5 000 до 20 000 вкл. св. 20 000 | ±10 ±20 ±30 |
| "Центран"-50 | 400 | 50 000 | 20 | от 400 до 10 000 вкл. св. 10 000 до 40 000 вкл св. 40 000 | ±20 ±40 ±60 |
| "Центран"-100 | 1 000 | 100 000 | 50 | от 1 000 до 25 000 вкл. св. 25 000 | ±50 ±100 |
Порог реагирования (чувствительности), в единицах е....................................................... 1,4
Не возврат к нулю, в единицах е............................................................................................ ±1
Диапазон температуры (кроме БОИ), °С .......................................................от минус 10 до 40
Диапазон температуры для БОИ, °С ...........................................................................от 5 до 30
Электрическое питание - от сети переменного тока с параметрами:
- напряжение, В...............................................................................................от 198 до 242
- частота, Гц........................................................................................................от 49 до 51
- потребляемая мощность, В • А, не более .......................................................................20
Время прогрева, мин, не более...................................................................................................30
Масса и габаритные размеры датчиков без учета массы и размеров деталей узлов встройки приведены в таблице 3.
Таблица 3
| Обозначение датчика | Максимальная нагрузка, т | Габаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | диаметр | |||
| М50 | 0,5; 1; 2; 3; 5 | — | — | 50 | 100 | 2,0 |
| М70 | 10; 15; 20; 25; 30 | — | — | 75 | 120 | 4,0 |
| М100 | 30, 50 | — | — | 100 | 160 | 8,0 |
| МВ | 25 | — | — | 115 | 75 | 3,5 |
| 50 | — | — | 140 | 101 | 6,0 | |
| 100 | — | — | 185 | 101 | 8,0 | |
| длина | ширина | высота | диаметр | |||
| МВ150 | 20, 30, 40, 60 | — | — | 150 | 75 | 3,7 |
| 100 | — | — | 178 | 101 | 5,9 |
Габаритные размеры БОИ, длинахширинахвысота, мм, не более..................... 600*400*200
Масса БОИ, кг, не более ............................................................................................................. 4
Наносится типографским способом на титульный лист эксплуатационной документации, а так же на маркировочную табличку, расположенную на ВУ или БОИ.
| № пп | Наименование изделия | Кол-во | Примечание |
| 1 | Система в сборе | 1 компл. | Количество ВУ оговаривается при заказе |
| 2 | БОИ | 1 шт. | По отдельному заказу |
| 3 | Адаптер интерфейса | 1 шт. | По отдельному заказу |
| 4 | Руководство по эксплуатации | 1 экз. | - |
| 5 | Паспорт | 1 экз. | - |
| 6 | Методика поверки | 1 экз. | Один экземпляр на партию систем |
осуществляется по документу МП 088-14 "Системы весоизмерительные "Центран". Методика поверки", утвержденному ФГУП "ВНИИМС 16 октября 2014 г.
Основные средства поверки:
- рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %
Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте на систему в разделе «Поверка».
Измерение массы на системах проводится согласно разделу «Использование по назначению» документа 4274-088-18217119-2009 РЭ «Системы весоизмерительные «Центран». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам весоизмерительным электронным «Центран»
ТУ 4274-088-18217119-2009 «Системы весоизмерительные «Центран». Технические условия».
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
- осуществление торговли.
