| Номер в госреестре | 59885-15 |
| Наименование СИ | Преобразователи термоэлектрические с термопарами |
| Обозначение типа СИ | Rodax (преобразователи) J, N, T, S, B (термопары) |
| Изготовитель | "Rodax n.v.", Бельгия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи термоэлектрические Rodax с термопарами J, N, T, S, B Назначение средства измерений
Преобразователи термоэлектрические Rodax с термопарами J, N, T, S, B (в дальнейшем термопреобразователи) предназначены для измерения температуры от минус 40 °С до 1700 °С в жидких и газообразных средах, не разрушающих их защитную арматуру.
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его свободными концами и горячим спаем.
Термопара состоит из двух термоэлектродов, один из которых положительный, а другой отрицательный. Термоэлектроды соединены на одном конце гальваническим способом и образуют горячий спай.
Термопреобразователи состоят из термопары, помещенной в защитную оболочку. Свободные концы подключены к контактным резьбовым шпилькам внутри клеммной коробки термопреобразователя, также могут заканчиваться вилкой, присоединительным разъемом или свободными проводами.
Термопреобразователи с термопарами типа J, N, T кабельного исполнения, кабель выполнен из нержавеющей жаропрочной стали с минеральной засыпкой MgO.
У термопреобразователей с термопарами типа S, B в качестве защитной оболочки используется керамика.
В модификациях выполненных без клеммных коробок в качестве выводящих проводов могут использоваться провода, выполненные из тефлона, каптона, силикона или стекловолокна.
Количество термопар в термопреобразователе может быть от 1 до 4.
Всего термопреобразователи имеют 14 модификаций.
Термопреобразователи могут применяться во взрывоопасных и взрывобезопасных зонах. Термопреобразователи во взрывоопасном исполнении могут применяться во взрывоопасных зонах с барьерами в цепях искрозащиты. Вид искрозащиты соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» .

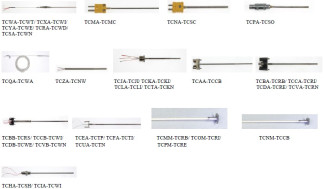

Фотографии модификаций термопреобразователей приведены на рис. 1.
TCWA-TCWT/ TCXA-TCWI/ TCYA-TCWE/ TCRA-TCWD/ TCSA-TCWN
TCJA-TCJI/ TCKA-TCKI/ TCLA-TCLI/ TCTA-TCKN
TCBA-TCRB/ TCCA-TCRI/ TCDA-TCRE/ TCVA-TCRN
TCBB-TCRS/ TCCB-TCWI/ TCDB-TCWE/ TCVB-TCWN
TCEA-TCTP/ TCFA-TCTI/ TCUA-TCTN
TCMM-TCRB/ TCOM-TCRI/ TCPM-TCRE
TCHA-TCSH/ TCIA-TCWI
Рис. 1 Модификации термопреобразователей
Всего листов 7
Таблица 1
| Модификации Наименование характеристики | свободные концы или присоединительная вилка | ||||
| TCWA-TCWT/ TCXA-TCWI/ TCYA-TCWE/ TCRA-TCWD/ TCSA-TCWN | TCMA-TCMC | TCNA-TCSC | TCPA-TCSO | TCQA-TCWA | |
| Маркировка взрывозащиты | 0ExiaIICT6...T1 GaX; 1ExeIICT6.. T1GbX; 2ExnAIICT6...T1 GeX | - | |||
| Тип термопары по ГОСТ Р 8.585-2001 | J, N, T, S, B | ||||
| Класс по ГОСТ 6616-94 | J, N, T, S: 1 B: 2 | ||||
| Диапазоны рабочих температур, °С | J: от минус 40 до 750 °С; N: от минус 40 до 1200 °С; T: от минус 40 до 350 °С; S: от 0 до 1200 °С; B: от 600 до 1200 °С | ||||
| Пределы допускаемой абсолютной погрешности, °С | по ГОСТ Р 8.585-2001 для указанного класса | ||||
| Время термической реакции, с, не более | 3 | ||||
| Длина монтажной части, мм | от 80 до 50000 | ||||
| Диаметр монтажной части, мм | от 0,25 до 12,7 | ||||
| Степень защиты от пыли и воды | IP54 | ||||
| Масса, кг, не более | 15 | ||||
| Материал защитной арматуры | жаропрочная сталь | ||||
| Материал изоляции | минеральная засыпка MgO | ||||
| Дополнительные устройства | Могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | ||||
| Средняя наработка на метрологический отказ, ч | 45000 | ||||
| Срок службы, лет, не менее | 10 | ||||
| Условия эксплуатации: температура окр. среды, °С относительная влажность, % допустимые вибрации, Гц | от минус 20 до 80 95% без конденсации виброустойчивые | от 0 до 60 95% без конденсации виброустойчивые | |||
| Модификации Наименование характеристики | присоединительная головка | свободные концы | пружинная клеммная коробка | ||
| TCJA-TCJI/ TCKA-TCKI/ TCLA-TCLI/ TCTA-TCKN | TCZA-TCNW | TCAA-TCCB | TCBA-TCRB/ TCCA-TCRI/ TCDA-TCRE/ TCVA-TCRN | TCBB-TCRS/ TCCB-TCWI/ TCDB-TCWE/ TCVB-TCWN | |
| Маркировка взрывозащиты | 0ExiaIICT6...T1GaX 2ExnAIICT6...T1 GeX | _ | 0ExiaIICT6...T1 GaX; 1ExeIICr6.. T1GbX; 2ExnAIICT6...T1 GeX | ||
| Тип термопары по ГОСТ Р 8.585-2001 | J, N, T, S, B | J, N, T | |||
| Класс по ГОСТ 6616-94 | J, N, T, S: 1 B: 2 | ||||
| Диапазоны рабочих температур, °С | J: от минус 40 до 750 °С; N: от минус 40 до 1200 °С; T: от минус 40 до 350 °С; S: от 0 до 1200 °С; B: от 600 до 1200 °С | ||||
| Пределы допускаемой абсолютной погрешности, °С | по ГОСТ Р 8.585-2001 для указанного класса | ||||
| Время термической реакции, с, не более | 3 | ||||
| Длина монтажной части, мм | от 80 до 50000 | ||||
| Диаметр монтажной части, мм | от 0,25 до 12,7 | ||||
| Степень защиты от пыли и воды | IP54 | IP00 | |||
| Масса, кг, не более | 15 | ||||
| Материал защитной арматуры | жаропрочная сталь | ||||
| Материал изоляции | минеральная засыпка MgO | ||||
| Дополнительные устройства | Могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | ||||
| Средняя наработка на метрологический отказ, ч | 45000 | ||||
| Срок службы, лет, не менее | 10 | ||||
| Условия эксплуатации: температура окр. среды, °С относительная влажность, % допустимые вибрации, Гц | от минус 20 до 80 95% без конденсации виброустойчивые | от 0 до 60 95% без конденсации виброустойчивые | от 0 до 80 95% без конденсации виброустойчивые | ||
| Модификации Наименование характеристики | пружинная клеммная коробка | клеммная коробка | керамическая клеммная коробка | присоединительная головка |
| TCEA-TCTP/ TCFA-TCTI/ TCUA-TCTN | TCMM-TCRB/ TCOM-TCRI/ TCPM-TCRE | TCNM-TCCB | TCHA-TCSH/ TCIA-TCWI | |
| Маркировка взрывозащиты | 0Exi aIIC T6...T1 GaX; 2ExnAIICT6...T1 GeX | 0Exi aIIC T6...T1 GaX; 1ExeIICТ6...T1GbX | - | 0Exi aIICT6...T1 GaX |
| Тип термопары по ГОСТ Р 8.585-2001 | J, N, T | S, B | J, N, T | |
| Класс по ГОСТ 6616-94 | J, N, T, S: 1 B: 2 | |||
| Диапазоны рабочих температур, °С | J: от минус 40 до 750 °С; N: от минус 40 до 1200 °С; T: от минус 40 до 350 °С; S: от 0 до 1600 °С; B: от 600 до 1700 °С | |||
| Пределы допускаемой абсолютной погрешности, °С | по ГОСТ Р 8.585-2001 для указанного класса | |||
| Время термической реакции, с, не более | 3 | |||
| Длина монтажной части, мм | от 80 до 50000 | от 250 до 1500 | от 80 до 50000 | |
| Диаметр монтажной части, мм | от 0,25 до 12,7 | от 4 до 13 | от 0,25 до 12,7 | |
| Степень защиты от пыли и воды | IP00 | IP54 | ||
| Масса, кг, не более | 15 | |||
| Материал защитной арматуры | жаропрочная сталь | керамика | жаропрочная сталь | |
| Материал изоляции | минеральная засыпка MgO | - | минеральная засыпка MgO | |
| Дополнительные устройства | Могут быть укомплектованы вторичными преобразователями в токовый сигнал, внесенными в Госреестр РФ. Пределы допускаемой погрешности комплекта определяются как арифметическая сумма модулей пределов допускаемых погрешностей составных частей | |||
| Средняя наработка на метрологический отказ, ч | 45000 | |||
| Срок службы, лет, не менее | 10 | |||
| Условия эксплуатации: температура окр. среды, °С относительная влажность, % допустимые вибрации, Гц | от 0 до 80 95% без конденсации виброустойчивые | от минус 20 до 80 95% без конденсации виброустойчивые | ||
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
1. Термопреобразователь
- 1 шт.
- 1 экз. на партию
- 1 экз. на партию
2. Паспорт
3. Методика поверки МП 2411-0113-2014
осуществляется по МП 2411-0113-2014 «Преобразователи термоэлектрические Rodax с термопарами J, N, T, S, B фирмы «Rodax N.V.», Бельгия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 22 декабря 2014 г.
При поверке используют:
- преобразователь термоэлектрический рабочий эталон первого разряда типа ППО с диапазоном температур от 300 до 1100 °С и погрешностью по ГОСТ 8.558-2009;
- преобразователь термоэлектрический рабочий эталон второго разряда типа ПРО с диапазоном температур от 600 до 1600 °С и погрешностью по ГОСТ 8.558-2009;
- измеритель-регулятор температуры МИТ 8-10 для диапазона от -300 до 300 мВ погрешность ± (0,001+10-4-U) мВ;
- установка поверочная УПСТ-2М с градиентом температур не более ±0,1 °С/см и глубиной погружения не менее 300 мм;
- сличительная высокотемпературная печь с диапазоном температур от 100 до 1200 °С, нестабильность поддержания температуры не более ±0,8 °С;
- сосуды Дьюара.
Термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим Rodax с термопарами J, N, T, S, B
1 ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
2 ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
3 ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
4 Техническая документация фирмы «Rodax N.V.», Бельгия.
Лист № 7 Всего листов 7
выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
