Установка поверочная СПИ-03, 59886-15

59886-15
Установка поверочная СПИ-03 предназначена для воспроизведения единицы расхода газа.
Карточка СИ
Номер в госреестре 59886-15
Наименование СИ Установка поверочная
Обозначение типа СИ СПИ-03
Изготовитель ООО "Сигм плюс инжиниринг", г.Москва
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установка поверочная СПИ-03 предназначена для воспроизведения единицы расхода газа.

Описание

Принцип действия установки основан на принципе работы ротационного расходомера. Ротационный расходомер работает по принципу замещения объема. Два ротора располагаются в измерительной камере поперек потока газа. При поступлении газа на вход расходомера оба ротора под напором газа приходят во вращение. Форма ротора (в сечение напоминает цифру восемь) и сечение измерительной камеры рассчитываются таким образом, чтобы при вращении ротор одним концом описывал профиль поверхности стенки измерительной камеры, а другим концом - профиль поверхности второго, вращающегося навстречу ротора.

В начальном положении роторы располагаются перпендикулярно друг к другу. Это взаимное положение фиксируется двумя зубчатыми колесами-синхронизаторами, установленными на осях роторов.

При вращении оба ротора попеременно отсекают определенный объем газа (порцию), заключенный между ротором и стенкой измерительной камеры, и подает его на выход расходомера. Скорость газового потока, прошедшего через расходомер, пропорциональна количеству порций и, соответственно, частоте вращения роторов.

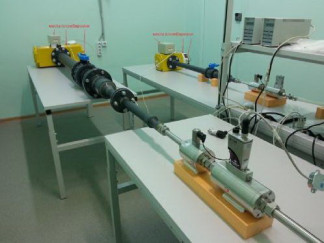

Установка состоит из двух безмасляных ротационных расходомеров, датчика атмосферного давления, блока индикации и управления.

Для предотвращения несанкционированной настройки и вмешательства, пломбируются ротационные расходомеры с помощью пломбы и проволоки.

Программное обеспечение

Программное обеспечение является встроенным. Метрологически значимой частью программного обеспечения является прошивка (firmware) микросхемы ротационного расходомера. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств.

Идентификационные данные метрологически значимой части программного обеспечения установки поверочной СПИ-03 приведены в таблице 1.

Т а б л и ц а 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FRM

Номер версии (идентификационный номер) ПО

2.05

Цифровой идентификатор ПО

Другие идентификационные данные

Уровень защиты метрологически значимой части программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В установке предусмотрена надежная защита от несанкционированных вмешательств, которые могут привести к искажению результатов измерений.

Изменение версии ПО возможно только в заводских условиях с использованием специального оборудования и ПО. Предусмотрено механическое опломбирование составных элементов установки.

Технические характеристики

Измеряемая среда    атмосферный воздух

Диапазон воспроизводимых расходов, м3/ч

с ротационным расходомером FRM-025-TD    0,25 - 25

с ротационным расходомером FRM-400-TD    4 - 400 Пределы допускаемой относительной погрешности

установки, %    ±0,3

Рабочее давление, кПа, не более    10

Напряжение питания, В    220

Потребляемая мощность, Вт, не более    100

Габаритные размеры, мм, не более    1500х1000х1000

Масса, кг, не более    110 Условия эксплуатации:

температура окружающего воздуха, °С    20±5

атмосферное давление окружающего воздуха, кПа    от 84 до 106

относительная влажность, %    от 45 до 80

Знак утверждения типа

типа наносится на блок индикации и управления методом наклейки и в нижней части титульного листа руководства по эксплуатации типографским способом.

Комплектность

Т а б л и ц а 3

Наименование

Заводской номер

Кол-во

Примечание

Установка поверочная СПИ-03 в составе:

1

1

ротационный расходомер FRM-025-TD

М13210778В

1

ротационный расходомер FRM-400-TD

М13210778А

1

датчик атмосферного давления в составе: барометр блок индикации

1106F5XQ

M13210778G

1

блок индикации и управления

М8208743Е

1

Комплект кабелей

1

Руководство по эксплуатации

1

Методика поверки

1

Поверка

осуществляется в соответствии с документом МП 0190-2-2014 «Инструкция. ГСИ. Установка поверочная СПИ-03. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 23 сентября 2014 г.

Основные средства поверки:

- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013, диапазон от 3х10-3 до 16000 м3/ч и от 3,6х10-3 до 19200 кг/ч, стандартная суммарная неопределенность 4,2х10-4

Сведения о методах измерений

Установка поверочная СПИ-03. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установке поверочной СПИ-03

1    ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2    Установка поверочная СПИ-03. Руководство по эксплуатации.

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ Р 8.618-2006

Зарегистрировано поверок 10
Поверителей 2
Актуальность данных 08.11.2024
59886-15
Номер в ГРСИ РФ:
59886-15
Производитель / заявитель:
ООО "Сигм плюс инжиниринг", г.Москва
Год регистрации:
2015
