| Номер в госреестре | 59888-15 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВСС-2000 |
| Изготовитель | ООО "Красноярский завод монтажных заготовок СИБТЕХМОНТАЖ", г.Красноярск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Резервуар стальной вертикальный цилиндрический РВСС-2000 Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВСС-2000 (далее - резервуар) предназначен для измерений объёма нефти.
Определение объёма нефти в резервуаре проводится путем измерений уровня его наполнения и сопоставления измеренного значения с данными градуировочной таблицы на резервуар.
Резервуар является мерой вместимости и представляет собой закрытый сосуд в форме вертикально стоящих цилиндров с плоским днищем, конической крышей, горловинами и люками. Резервуар оснащен стационарным уровнемером Rosemount 5302. Стенки и крыша резервуара изолированы минеральной ватой с металлическим верхним покровным слоем.

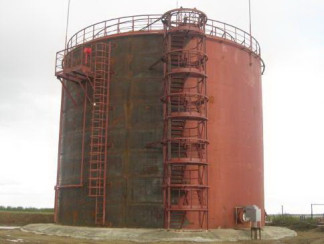

Резервуар по принципу действия является закрытым, по расположению - наземным. Внешний вид резервуара приведён на рисунке 1.
Метрологические и технические характеристики резервуара приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности измерений вместимости резервуара, % | ± 0,2 |
| Базовая высота резервуара, мм | 12655 |
| Высота мертвой полости, мм | 260 |
| Вместимость мертвой полости, м3 | 46,923 |
| Предельная высота наполнения, мм | 11870 |
| Вместимость резервуара на уровне предельной высоты наполнения, м3 | 2145,435 |
| Температура измеряемой среды, °С, | от минус 40 до 40 |
| Габаритные размеры, мм, не более: - высота - внутренний диаметр | 11920 15180 |
| Температура воздуха окружающей среды, °С | от минус 44 до 40 |
| Средний срок службы резервуара, лет, не менее | 30 |
наносится в виде наклейки на титульный лист паспорта.
Комплектность резервуара приведена в таблице 2.
Таблица 2
| Наименование | Количество, шт. |
| 1 Резервуар стальной вертикальный цилиндрический РВСС-2000 | 1 |
| 2 Резервуар стальной вертикальный цилиндрический РВСС-2000. Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
| 4 Уровнемер Rosemount 5302 | 1 |
осуществляется согласно документу МП 224-14 «ГСИ. Резервуар стальной вертикальный цилиндрический РВСС-2000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в ноябре 2014 г.
Основные средства поверки:
- тахеометр электронный Leica TS15: диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ± (1 + 1,5 10-6 • L) мм;
- толщиномер ультразвуковой УТ-93П: диапазон измерений от 0,6 до 100 мм, пределы допускаемой абсолютной погрешности при измерении толщины ± 0,1 мм;
- штангенциркуль ШЦ: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ± 0,02 мм;
- рулетка измерительная металлическая Р20У3Г: диапазон измерений от 0 до 20 м, класс точности 3;
- рулетка измерительная металлическая Р20У3К: диапазон измерений от 0 до 20 м, класс точности 3.
Метод измерений приведён в документе Р 50.2.040-2004 "ГСИ. Метрологическое обеспечение учета нефти при ее транспортировке по системе магистральных нефтепроводов. Основные положения"
Нормативные и технические документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСС-2000
1 ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.
2 Проектная документация ООО «Томскгеонефтегаз».
Осуществление торговли.
