Программно-аппаратные комплексы измерения интервалов времени с фото- и видеофиксацией Дозор-ПС, 59893-15

Назначение

Программно-аппаратные комплексы измерения интервалов времени с фото и видеофиксацией «Дозор-ПС» (далее комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU).

Описание

Принцип действия комплексов основан на автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, и записи текущего момента времени в сохраняемые фото-видеокадры.

• Функционально комплекс состоит из купольной камеры и размещенного в элек-троустановочном шкафу сервера фотофиксации, включающего в себя автономный промышленный компьютер с установленным устройством оцифровки видеосигнала и программным обеспечением (ПО) «Дозор-ПС», защищенным электронным ключом, сенсорный монитор, модуль измерения временных интервалов с установленным приемником ГЛОНАСС/GPS, систему питания комплекса, систему климат контроля с установленными датчиками температуры, нагревателем и вентилятором.

Комплексы обеспечивают фиксацию времени и изображения транспортных средств (ТС) при нахождении их в зоне контроля (от 10 м до 150 м), расчет координат комплекса, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений правил дорожного движения.

Комплекс выпускается в следующем варианте исполнения «Дозор-ПС» БТКП.402169.002. По требованию заказчика комплексы могут комплектоваться дополнительными камерами видеонаблюдения до 4 штук.

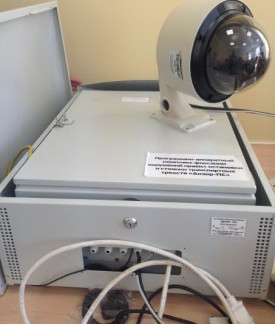

Внешний вид комплексов с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа приведен на рисунке 1.

Место нанесения знака утверждения типа

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение текущего времени, а также расчета интервалов времени.

В функции, выполняемые встроенным в комплексы программным обеспечением (ПО),

входит:

а)    предварительная настройка модулей фотофиксации перед работой;

б)    извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ± 5 с/сутки при отсутствии сигналов от опорного источника;

в)    правильное (достоверное) распознавание ГРЗ ТС.

г)    первичную обработку полученного фотоматериала со следующими характеристиками:

- формат обрабатываемого файла изображения- TIF, BMP или JPG с компрессией со

100% качеством (без потерь); размер кадра-192х144, 384х288,768х576 или др.;

лист № 3 всего листов 5

-характеристики изображений ГРЗ должны размещаться в кадре целиком. Изображения символов должно быть визуально различимым, четким, не размытым. Максимальный вертикальный размер символа не более 15 % ширины кадра для обработки.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1:

Таблица 1

Защита программного обеспечения от изменения метрологически значимой его части реализована путем установки электронного ключа.

Уровень защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки комплекса приведен в таблице 3. Таблица 3

Поверка

осуществляется по документу БТКП.402169.002МП «Программно-аппаратные комплексы измерения интервалов времени с фото и видеофиксацией «Дозор-ПС». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 г.

Основные средства поверки:

- модуль коррекции времени МКВ-02Ц, рег. № 44097-10, пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ± 1 • 10-3 с.

Сведения о методах измерений

«Программно-аппаратный комплекс измерения интервалов времени с фото и видеофиксацией «Дозор-ПС». Руководство пользователя БТКП.402169.002РП

Нормативные и технические документы, устанавливающие требования к программноаппаратным комплексам измерения интервалов времени с фото и видеофиксацией «Дозор-ПС»

1    ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.

2    «Программно-аппаратный комплекс измерения интервалов времени с фото и видеофиксацией «Дозор-ПС». Технические условия БТКП 402169.002 ТУ

лист № 5 всего листов 5

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора), требующих привязки к точному времени, в случаях предусмотренных законодательством Российской Федерации о техническом регулировании.
