| Номер в госреестре | 59895-15 |
| Наименование СИ | Комплексы контрольно-аналитические |
| Обозначение типа СИ | Аналит - Атмосфера |
| Изготовитель | ООО "Аналит Комплект", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы контрольно-аналитические «Аналит - Атмосфера» (далее - комплексы) предназначены для автоматических измерений содержания органических и неорганических веществ в атмосферном воздухе жилой и рабочей зоны, а также измерений температуры, давления и влажности воздуха.
Комплекс представляет собой комплект средств измерений и вспомогательного оборудования, состоящий из стационарных газоанализаторов для измерений содержания вредных веществ в воздухе, анализатора пыли, метеокомплекса, блока сбора и обработки информации, пробоотборных устройств, расположенных внутри защитного павильона. Внешний вид комплекса представлен на рис. 1.
Отбор проб воздуха производят с помощью пробоотборных устройств, входящих в комплектацию газоанализаторов или пробоотборных зондов «Атмосфера - 3М», входящих в состав комплекса. Количество применяемых пробоотборных зондов рассчитывают, исходя из технических характеристик применяемых анализаторов с запасом производительности по отбору пробы 2 дм /мин. В зонд встроено устройство подогрева пробы, оборудованное индикатором температуры, обеспечивающее стабилизацию температуры пробы.
Пробы воздуха из пробоотборных устройств подаются на вход анализаторов, предназначенных для измерений содержания загрязняющих компонентов. Стационарные анализаторы, а также вспомогательное оборудование смонтированы в приборной стойке (стойках) типоразмера 19 дюймов (рис. 2).
Рис. 2 Фотография внешнего вида газоанализаторов и анализатора пыли
в приборных стойках
Метеокомплекс обеспечивает контроль следующих параметров атмосферного воздуха: температуры и относительной влажности, скорости и направления ветра, атмосферного давления, количества осадков. Датчик измерений количества осадков оборудован подогревом. Датчики метеорологического комплекса монтируют на метеорологической мачте с учетом возможности их обслуживания без применения специальной техники и инструмента. Метеорологический комплекс имеет интерфейс связи с персональным компьютером RS-232 или USB.
Результаты измерений выводятся на устройство сбора, обработки и передачи информации по системе интерфейсных связей, где проходят автоматическую обработку и далее могут быть переданы по любым доступным каналам связи или вручную. Результаты измерений могут быть также сохранены в локальном архиве (не менее 30 суток).
Устройство сбора, обработки и передачи данных представляет собой персональный компьютер (ПК), монитор, клавиатуру, манипулятор и системный блок в стандартном корпусе ATX или в корпусе типоразмера 19 дюймов для монтажа в стойку. Дополнительно возможна установка платы расширения, GSM-модема и другого оборудования, предназначенного для сбора и передачи информации.

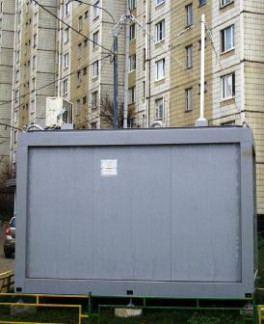

Павильоны комплексов контрольно-аналитических «Аналит - Атмосфера» выполнены из материалов, обеспечивающих устойчивость к атмосферным воздействиям. Снаружи павильона размещается конденсаторный блок кондиционера. Блок устанавливается с учетом минимального воздействия потоков воздуха от него на пробоотборные устройства и метеорологические датчики на крышу павильона или в другое, согласованное с Заказчиком место. В павильоне предусмотрена система принудительной вентиляции внутреннего объема. Павильон оборудован охранно - пожарной сигнализацией. На крыше павильона размещена метеорологическая мачта.
Павильон оборудован также системами жизнеобеспечения, электроснабжения и охранно-пожарной сигнализации, комплектом мебели и вспомогательных принадлежностей.
На ПК устройства сбора, обработки и передачи данных установлено программное обеспечение, выполняющее функции автоматического сбора, обработки и хранения данных от средств измерений и других источников, входящих в состав комплекса, а также передачи их по каналам связи (GPRS, телефонные линии, Интернет и пр.).
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Специальное программное обеспечение (СПО) «Эко-Аналит» | «Эко-Аналит» | Не ниже 1.0 | Не определяется | Не определяется |
ПО комплексов контрольно-аналитические «Аналит - Атмосфера» имеет уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).
Программное обеспечение комплексов не влияет на метрологические характеристики. Метрологические и технические характеристики
Метрологические характеристики газоанализаторов, входящих в состав комплекса, приведены в таблицах 2 - 5.
Таблица 2
| Анализируемый компонент | Диапазон измерений объемной доли, млн-1 | Пределы допускаемой погрешности, % | |
| приведенной | относительной | ||
| NO | Serinus 40, Serinus 44 | ||
| от 0 до 0,05 | ± 15 | ||
| св. 0,05 до 20 | ± 15 | ||
| NO2 | Serinus 40, Serinus 44 | ||
| от 0 до 0,05 | ± 15 | ||
| св. 0,05 до 20 | ± 15 | ||
| NOk | Serinus 40, Serinus 44 | ||
| от 0 до 0,05 | ± 15 | ||
| св. 0,05 до 20 | ± 15 | ||
| N^ | Serinus 44 | ||
| от 0 до 0,05 | ± 15 | ||
| св. 0,05 до 2 | ± 15 | ||
| СО | Serinus 30, Serinus 30/ТО2 | ||
| от 0 до 5 вкл. | ± 10 | ||
| св. 5 до 200 | ± 10 | ||
| СО2 | Serinus 30/^2 | ||
| от 0 до 2000 | ± 3,5 | ||
| от 0 до 10000 | ± 3,5 | ||
| SO2 | Serinus 50, Serinus 51 | ||
| от 0 до 0,20 | ± 15 | ||
| от 0,20 до 20 | ± 15 | ||
| H2S | Serinus 51, Serinus 55 | ||
| от 0 до 0,010 | ± 10 | ||
| от 0,010 до 2,0 | ± 10 | ||
| Анализируемый компонент | Диапазон измерений объемной доли, млн-1 | Пределы допускаемой погрешности, % | |
| приведенной | относительной | ||
| О3 | Serinus 10 | ||
| от 0 до 0,040 вкл. | ±15 | ||
| св. 0,040 до 0,50 | ±15 | ||
Таблица 3
| Анализируемый компонент | Диапазоны измерений | Пределы допускаемой основной погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, -1 млн | приведенной | относительной | |
| NO | APXA-370, мод. APNA-370 | |||
| от 0 до 0,07 | от 0 до 0,05 | ± 20 | ||
| св. 0,07 до 4,0 | св. 0,05 до 3,0 | ± 20 | ||
| NO2 | APXA-370, мод. APNA-370, APNA-370 NH3 | |||
| от 0 до 0,10 | от 0 до 0,05 | ± 20 | ||
| св. 0,10 до 6,0 | св. 0,05 до 3,0 | ± 20 | ||
| APXA-370, мод. APNA-370, APNA-370 NH3 | ||||
| в пересчете на NO | от 0 до 0,07 | от 0 до 0,05 | ± 20 | |
| св. 0,07 до 4,0 | св. 0,05 до 3,0 | ± 20 | ||
| в пересчете на NO2 | от 0 до 0,10 | от 0 до 0,05 | ± 20 | |
| св. 0,10 до 6,0 | св. 0,05 до 3,0 | ± 20 | ||
| ВД | APXA-370, мод. APNA-370 NH3 | |||
| от 0 до 0,04 | от 0 до 0,05 | ± 20 | ||
| св. 0,04 до 2,5 | св. 0,05 до 3,0 | ± 20 | ||
| ш | APXA-370, мод. APMA-370 CO | |||
| от 0 до 3 вкл. | от 0 до 2,5 | ± 15 | ||
| св. 3 до 125 | св. 2,5 до 100 | ± 15 | ||
| SO2 | APXA-370, мод. APSA-370 SO2/H2S | |||
| от 0 до 0,06 | от 0 до 0,02 | ± 20 | ||
| св. 0,06 до 6,0 | св. 0,02 до 2,0 | ± 20 | ||
| H2S | APXA-370, мод. APSA-370 SO2/H2S, APSA-370 H2S | |||
| от 0 до 0,008 | от 0 до 0,005 | ± 20 | ||
| от 0,008 до 1,5 | св. 0,005 до 1,0 | ± 20 | ||
| 1 Пределы допускаемых вариаций показаний газоанализаторов: 0,3, в долях от пределов допускаемой основной погрешности. 2. Пределы допускаемого изменения выходного сигнала за 24 часа непрерывной работы: 0,3, в долях от пределов допускаемой основной погрешности. 3 Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20оС в пределах рабочих условий эксплуатации на каждые 10 оС: ± 0,3, в долях от пределов допускаемой основной погрешности. 4 Суммарная дополнительная погрешность от влияния неизмеряемых компонентов в анализируемой газовой смеси: не более ± 0,8, в долях от пределов допускаемой основной погрешности. | ||||
| Анализируемый компонент | Диапазоны измерений | Пределы допускаемой основной погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, -1 млн | приведенной | относительной | |
| NO | 42i | |||
| от 0 до 1,0 | ± 20 | |||
| от 0 до 87 | ± 20 | |||
| св. 1,0 до 2,0 | ± 20 | |||
| св. 87 до 175 | ± 20 | |||
| NO2 | 42i | |||
| от 0 до 0,2 | ± 20 | |||
| от 0 до 55 | ± 20 | |||
| св. 0,2 до 1,0 | ± 20 | |||
| св. 55 до 275 | ± 20 | |||
| NO | 17i | |||
| от 0 до 2,0 | ± 20 | |||
| от 0 до 12 | ± 20 | |||
| св. 21 до 120 | ± 20 | |||
| NO2 | 17i | |||
| от 0 до 1,0 | ± 20 | |||
| от 0 до 10 | ± 20 | |||
| св. 10 до 100 | ± 20 | |||
| ЯНэ | 17i | |||
| от 0 до 1,0 | ± 20 | |||
| от 0 до 21 | ± 20 | |||
| св. 21 до 211 | ± 20 | |||
| СO | 48i | |||
| от 0 до 2,0 | ± 20 | |||
| от 0 до 20 | ± 5 | |||
| от 0 до 0,100 % | ± 5 | |||
| св. 20 до 200 | ± 5 | |||
| св. 0,100 до 1,0 % | ± 5 | |||
| SO2 | 43i | |||
| от 0 до 1,0 | ± 20 | |||
| от 0 до 20 | ± 25 | |||
| св. 1,0 до 100 | ± 20 | |||
| св. 20 до 2000 | ± 25 | |||
| SO2 | 450i | |||
| от 0 до 0,020 | от 0 до 0,060 | ± 25 | ||
| св. 0,020 до 1,0 | св. 0,060 до 2,9 | ± 25 | ||
| H2S | 450i | |||
| от 0 до 0,020 | от 0 до 0,030 | ± 25 | ||
| св. 0,020 до 1,0 | св. 0,030 до 1,5 | ± 25 | ||
| Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 оС в долях предела допускаемой основной погрешности не превышает 0,3 | ||||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой погрешности | |
| абсолютной, А, мг/м приведенной, у, % | относительной, 5, % | ||
| Г амма ЕТ | |||
| Сумма углеводородов (CH) в пересчёте на метан, метан (СН4), сумма углеводородов за вычетом метана (HCH), мг/м | от 0 до 5 | ± 1 | |
| св. 5 до 100 | ± 20 | ||
Метрологические характеристики анализаторов пыли, входящих в состав комплекса, приведены в таблице 6.
Таблица 6
| Определяемый компонент | Диапазон измерений, массовой концентрации | Пределы допускаемой относительной погрешности, 5, % |
| EDM 180 | ||
| Общая пыль (TSP) | от 20 до 6000 мкг/м3 | ± 20 |
| Взвешенные частицы РМ-10 | ||
| Взвешенные частицы РМ-2,5 | от 20 до 1500 мкг/м3 | ± 20 |
| ТЕОМ серии 1405 | ||
| Пыль | от 10 до 106 мкг/м3 (диапазон показаний от 0,1 до 106 мкг/м3) | ± 20 |
Метрологические характеристики метеокомплексов приведены в таблице 7. Таблица 7
| Параметр | Значение |
| Станция автоматическая метеорологическая Vantage Pro2 | |
| Диапазон измерений температуры воздуха, °С | от минус 40 до 65 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ± 0,5 |
| Диапазон измерений относительной влажности воздуха, % | от 10 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %, в диапазоне: от 10 до 90 % включ. | ± 3 |
| св. 90 до 98 % | ± 4 |
| Диапазон измерений температуры воздуха (внутри помещения), °С | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха (внутри помещения), °С | ± 0,5 |
| Диапазон измерений относительной влажности воздуха (внутри помещения), % | от 10 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха (внутри помещения), %, в диапазоне: от 10 до 90 % | ± 3 |
| св. 90 до 98 % | ± 4 |
| Параметр | Значение |
| Диапазон измерений атмосферного давления, гПа | от 540 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± 1 |
| Станция погодная автоматическая WS600-UMB | |
| Диапазон измерений температуры воздуха, °С | от минус 50 до плюс 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С, в диапазоне: от минус 50 до минус 20 и от 50 до 60 | ± 0,5 |
| от минус 20 до плюс 50 | ± 0,2 |
| Диапазон измерений относительной влажности воздуха, % | от 0,8 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %, в диапазоне: от 0,8 до 90 % | ± 2 |
| св. 90 до 100 % | ± 3 |
| Диапазон измерений атмосферного давления, гПа | от 300 до 1200 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа при температурах, °С: 20 | ± 0,5 |
| от 0 до 40 | ± 1,5 |
| от 20 до 45 | ± 2 |
| от минус 40 до плюс 60 | ± 3 |
Потребляемая мощность, кВт, не более 6,0
Габаритные размеры, мм, не более:
наружные 3600*2400*2500
внутренние 3380*2180*2200 Масса, кг, не более:
без оборудования 2020
с оборудованием 5300 Условия эксплуатации:
- температура окружающего воздуха, °С:
внутри павильона от плюс 5 до плюс 40
снаружи павильона от минус 40 до плюс 35
- относительная влажность воздуха, % до 85 % при плюс 35 °С
- атмосферное давление, кПа 101,3 ± 10
- электрическое питание:
- напряжение переменного тока, В 220-33
- частота переменного тока, Гц 50 ± 1
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплекс контрольно-аналитический «Аналит - Атмосфера» в составе:
Средства измерений (анализаторы) в соответствии с заявкой из перечня, приведенного в таблице 8.
| Канал измерений | Наименование СИ | Номер по Г осреестру |
| O3 | Газоанализатор Serinus 10 | № 56053-13 |
| CO/CO2 | Газоанализатор Serinus 30 Газоанализатор Serinus 30/CO2 Газоанализатор APXA-370, модель APMA-370 CO Г азоанализатор 48 i TLE | № 56262-14 № 58818-14 № 54532-13 № 49459-12 |
| NO, NO2, NOx | Г азоанализатор Serinus 40 Газоанализатор APXA-370, модель APNA-370 Г азоанализатор 42 i | № 56263-14 № 54532-13 № 45538-10 |
| NO, NO2, NH3 | Г азоанализатор Serinus 44 Газоанализатор APXA-370, модель APNA-370 NH3 Газоанализатор 17 i | № 56263-14 № 54532-13 № 47209-11 |
| SO2 | Газоанализатор Serinus 50 Газоанализатор APXA-370, модель APSA-370 SO2 Г азоанализатор 43 i | № 56054-13 № 54532-13 № 53544-13 |
| SO2, H2S | Г азоанализатор Serinus 51 Газоанализатор APXA-370, модель APSA-370 SO2/H2S Г азоанализатор 450 i | № 56054-13 № 54532-13 № 56161-14 |
| H2S | Газоанализатор Serinus 55 Газоанализатор APXA-370, модель APSA-370 H2S Г азоанализатор 450 i | № 56054-13 № 54532-13 № 56161-14 |
| Углеводороды | Г азоанализатор Г амма ЕТ | № 22331-07 |
| Пыль, аэрозоль | Анализатор пыли EDM 180 | № 47127-11 |
| Анализатор пыли ТЕОМ серии 1405 | № 54497-13 | |
| Метеопараметры | Метеокомплекс: Станция автоматическая метеорологическая VantagePro2 Станция погодная автоматическая WS600-UMB | № 40331-14 № 41440-09 |
Модуль калибровки, включая генератор газовых смесей с генератором нулевого возду
ха, редукторы, электроклапаны, баллоны с ПГС.
Пробоотборный зонд «Атмосфера».
Зонд одноканальный для отбора проб на взвешенные частицы.
Блок сбора и обработки информации. В комплекте с промышленным компьютером, принтером, лицензионным программным обеспечением, специализированным программным обеспечением «Эко-Аналит».
Персональный компьютер.
Стойка для монтажа оборудования в комплекте с газовыми магистралями.
Блок электропитания.
Методика поверки.
Руководство по эксплуатации и паспорт.
Комплект документации (Руководства по эксплуатации и методики поверки) на СИ, входящие в состав комплекса.
Примечание 1. Комплектация в зависимости от выбранного Заказчиком числа измерительных каналов и средств измерений из перечисленных выше.
Примечание 2. Допускается использование другого вспомогательного оборудования аналогичного назначения с техническими характеристиками не хуже указанных.
осуществляется по документу МП 59895-15 «Комплексы контрольно-аналитические «Аналит
- Атмосфера». Методика поверки», утвержденной ФГУП «ВНИИМС» 15 декабря 2014 г.
Средства поверки:
- ГСО №№ 10342-2013, 10329-2013, 9744-2011, 10323-2013, 10331-2013, 10326-2013, 10257-2013;
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ;
- генератор газовых смесей MGC101 по технической документации фирмы «Environne-ment S.А.», Франция (ГР № 52452-13);
- эталон сравнения - чистый газ с нормированным содержанием определяемых примесей Хд.2.706.142-ЭТ1 (синтетический воздух) по ГОСТ 8.578-2008;
- анализатор пыли ДАСТ-1-Э ШДЕК 416143.002ПС (ГР № 35822-07).
Приведены в руководствах по эксплуатации СИ, входящих в состав комплекса.
Нормативные документы, устанавливающие требования к комплексам контрольноаналитическим «Аналит - Атмосфера»
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ.
Техническая документация ООО «Аналит Комплект».
- осуществление деятельности в области охраны окружающей среды;
- выполнении работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 2 |
