| Номер в госреестре | 59897-15 |
| Наименование СИ | Комплексы измерительные цифрового вещательного телевидения |
| Обозначение типа СИ | КИ-ЦВТ |
| Изготовитель | ООО "НПФ "САД-КОМ", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные цифрового вещательного телевидения КИ-ЦВТ (далее КИ-ЦВТ) предназначены для формирования цифровых измерительных сигналов (далее ЦИС) стандартов SDI, DVB-ASI (270 и 360 Мбит) и для измерений и контроля параметров систем цифрового вещательного телевидения (ЦВТ) и качественных показателей каналов передачи ЦИС в стандарте MPEG-2 с использованием кодеков MPEG-2, MPEG-4.
КИ-ЦВТ выполнен в виде настольного персонального компьютера со слотом шины PCI - E, в который установлена специальная плата прецизионного ввода / вывода сигналов ЦВТ (ВКЦ-1) и инсталлировано специализированное программное обеспечение (ПО).
Принцип действия КИ-ЦВТ заключается в цифровом формировании ЦИС, а также в измерении искажений ЦИС по алгоритмам, обеспечиваемым ПО. Функционально КИ-ЦВТ состоит из двух частей - генератора и анализатора, работа которых основана на использовании специального ПО и платы ВКЦ-1.
Генератор КИ-ЦВТ формирует ЦИС:
• SDI видео и аудио в соответствии с ITU-R-BT 601, ANSI / SMPTE 259M, SMPTE 292M, ITU-R BT.656-3, AES / EBU (AES3) (Digital audio interface);
• MPEG-2 видео с ISO / IEC 13818-2 и аудио в соответствии с ISO / IEC 13818-3 (MPEG-
1 Layer 2), EN 50083-9, AC-3 и MPEG-4 AAC;
• MPEG-4 видео в соответствии с ISO / IEC 14496-10 (H.264 / AVC) и аудио в соответствии с ISO / IEC 13818-3 (MPEG-1 Layer 2), AC-3 и MPEG-4 AAC.
Анализатор КИ-ЦВТ обеспечивает измерения:
• искажений ЦИС I, II, III, IV в активной части кадра в сигнале SDI;
• аналоговых параметров ЦИС;
• искажений ЦИС по динамическим ЦИС;
• параметров транспортного потока (ТП) в соответствии с ETSI TR 101 290, ETSI TR 101 291, ETSI TS 102 032 в реальном масштабе времени (мониторинга), в том числе проверку корректности ТП, просмотр системной информации, состава ТП, измерения скорости ТП.

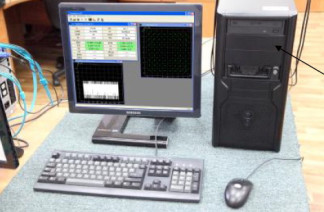

Фотография общего вида КИ-ЦВТ приведена на рисунке 1. Место для размещения наименования СИ и знака утверждения типа находится на передней панели системного блока КИ-ЦВТ (рисунок 1).
Места для размещения наклеек для пломбировки от несанкционированного доступа расположены на задних винтах крепления левой крышки системного блока компьютера КИ-ЦВТ (рисунок 2).
В состав ПО КИ-ЦВТ входит подпрограмма «Генератор» (формирования ЦИС) и подпрограмма «Анализатор» (измерения параметров ЦИС и ТП). Идентификационные данные ПО приведены в таблице 1.
| Идентификационное наименование ПО | Номер версии ПО (иденти- фикаци- онный код) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Генератор: | |||
| Generate.dll | 2.1 | 7D537A09D3F08D2735D5F3F999BF7146 | md5 |
| Genmpg.dll | 2.1 | 86A71BD5AB8A939C75D5BF85FA388EB2 | |
| Идентификационное наименование ПО | Номер версии ПО (иден- тифика- цион- ный код) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Анализатор: | |||
| Osline.dll | 2.1 | CABF6CDB22D8556BACCDE74DA094F69E | md5 |
| Osfifo.dll | 2.1 | DB52BD8AF97C165CA0DEFD12FEB12146 | |
| Scope.dll | 2.1 | D10AF16388DFFCF2B941CB82AB613 ADE | |
| Vac.dll | 2.1 | 67A2D20491DF0DB90C27FFCB29E25FC1 | |
| fft.dll | 2.1 | E15F386C1F0BD29807D8222D1A62C0BD | md5 |
| avcodec-52.dll | 0.0 | 0EA78C6AB380D1A54C6DE08BD261313D | |
| avcore-0.dll | 0.0 | 194A4F8FB13C0BFB3ED995B181B919F8 | |
| avdevice-52.dll | 0.0 | 57AB5B7476CCBEABBCD94907E714A63D | md5 |
| avfilter-1.dll | 0.0 | E4DBFC16B7DDA04E6A5C148C2AB611C5 | |
| avformat-52.dll | 0.0 | 79254999357A65ECB7F4C2649E96D95C | md5 |
| avutil-50.dll | 0.0 | D84BFA8F9EEE25CBA3D7A9DD3FF96DFB | |
| swscale-0.dll | 0.0 | 2C5ABBE3E35B87EB581F520F1A66EDFF | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
1 Метрологические характеристики формирования ЦИС I, II, III, IV и «черной» строки в соответствии с ITU-R BT601-5 с аналоговыми параметрами и характеристиками элементов ЦИС указаны в таблице 2.
| Наименование параметров и характеристик элементов ЦИС | Пределы допускаемого отклонения от номинального значения |
| 1 Размахи прямоугольных импульсов В2, С1, D1, D2 (составляющая яркости), % | ± 0,5 |
| 2 Размах каждой ступени сигнала D1, % | ± 1,0 |
| 3 Собственное дифференциальное усиление (ДУ) в сигнале D2, % | ± 0,5 |
| 4 Собственная дифференциальная фаза (ДФ) в сигнале D2 | ± 0,5° |
| 5 Отклонение размахов ступеней сигнала G2 от номинальных значений относительно размаха 3-й ступени, % | ± 1,0 |
| 6 Уровень постоянной составляющей в сигнале G2 относительно размаха 3-й ступени, % | ± 0,5 |
| 7 Неравномерность размахов синусоидальных колебаний сигнала С2 относительно размаха импульса С1, % | ± 1,0 |
| 8 Относительная неравномерность вершин импульсов В2, % | ± 0,5 |
| 9 Фронты и спады импульсов 9.1 Наличие выбросов в областях фронтов и спадов, % 9.2 Отклонение длительностей фронтов и срезов импульсов, нс: В2 С1, D1, D2 - | ± 0,5 165 ± 5 233 ± 5 |
| 10 Относительное отклонение размаха 2Т-импульса В1 от размаха импульса В2, % | ± 0,5 |
| 11 Искажение 2Т-импульса В1, % | ± 0,5 |
| 12 Различие размахов сигналов В2 и G2, а также составляющих сигналов яркости и цветности в сигнале F, % | ± 1,0 |
| 13 Расхождение во времени сигналов яркости и цветности в сигнале F, нс, не более | ± 5 |
| 14 Отношение размаха импульса В2 к эффективному напряжению флуктуационной помехи, дБ, не менее | 65 |
| 15 Отношение размаха импульса В2 к эффективному напряжению взвешенной флуктуационной помехи, дБ, не менее | 70 |
| 16 Отношение размаха импульса В2 к размаху фоновой помехи, дБ, не менее | 60 |
| 17 Отношение размаха импульса В2 к размаху синусоидальной помехи в диапазоне от 0,2 до 6 МГц, дБ, не менее | 65 |
2 Метрологические характеристики при измерении параметров ЦИС I, II, III, IV и «черной» строки в активной части растра сигнала SDI приведены в таблице 3.
| Наименование параметров и характеристик элементов ЦИС | Диапазон измерений | Пределы допускаемой основной погрешности измерений |
| Относительные размахи составляющих ТВ сигнала | ||
| 1 Относительное отклонение размаха импульса В2 от номинального значения (ИБ), % | ± 50 | ± 0,5 |
| Нелинейные искажения | ||
| 2 Нелинейность сигнала яркости (НЯ), % | от 0 до 30 | ± 0,5 |
| 3 Относительное отклонение каждой из пяти ступеней сигнала D1 от номинального значения (НЯ1.. .НЯ5), % | ± 30 | ± 0,5 |
| 4 Дифференциальное усиление, % | ± 30 | ± 0,5 |
| 5 Относительное отклонение размаха цветовой поднесущей на уровнях каждой из пяти ступеней сигнала D2 (ДУ1...ДУ5), % | ± 30 | ± 0,5 |
| 6 Дифференциальная фаза | ± 50° | ± 0,5° |
| 7 Относительное отклонение фазы цветовой поднесущей на уровнях каждой из пяти ступеней сигнала D2 (ДФ1...ДФ5)° | ± 50° | ± 0,5° |
| 8 Нелинейность сигнала цветности (НЦ), % | ± 50 | ± 1,0 |
| 9 Влияние сигнала цветности на сигнал яркости (ЦЯ), % | ± 50 | ± 0,5 |
| Линейные искажения | ||
| 10 АЧХ на дискретных частотах 0,5; 1,0; 2,0; 4,0; 4,8 и 5,8 МГц (П1...П6), % | ± 70 | ± 0,5 |
| 11 Относительная неравномерность вершины импульса В2 (ПБ), % | ± 30 | ± 0,5 |
| 12 Искажение среза импульса В2 (ТП), % | ± 30 | ± 0,5 |
| 13 Относительное отклонение размаха 2Т-импульса В1 от размаха импульса В2 (2Т), % | ± 50 | ± 0,5 |
| 14 Искажение 2Т-импульса В1 - К-параметр (КП), % | от 0 до 10 | ± 0,5 |
| 15 Различие усиления сигналов яркости и цветности (РУ), % | ± 50 | ± 0,5 |
| 16 Расхождение во времени сигналов яркости и цветности (РВ), нс | ± 300 | ± 0,5 |
| Помехи | ||
| 17 Отношение размаха импульса В2 к эффективному напряжению флуктуационной помехи (ФП), дБ | от 26 до 60 | ± 2 |
| 18 Отношение размаха импульса В2 к эффективному напряжению взвешенной флуктуационной помехи ФПв, дБ | от 30 до 70 | ± 2 |
| 19 Отношение размаха импульса В2 к размаху фоновой помехи (СФ), дБ | от 26 до 66 | ± 2 |
| 20 Отношение размаха импульса В2 к размахам двух наибольших синусоидальных помех с частотами от 0,2 до 6,0 МГц (СП1, СП2), дБ | от 26 до 55 | ± 2 |
3 Технические характеристики
Габаритные размеры (длина х ширина х высота), мм, не более......500 х 210 х 500.
Масса, кг, не более..................................................................................15.
Лист № 6 всего листов 8
Напряжение питания от сети переменного тока с частотой (50±0,5) Гц, В......220±4,4.
Потребляемая мощность, В А, не более...................................................... 600.
Продолжительность непрерывной работы, ч................................................24.
Время установления рабочего режима, мин, не более...................................... 10.
Средний срок службы, лет, не менее............................................................10.
Рабочие условия применения - 2 группа ГОСТ 22261-94:
- температура окружающего воздуха от 10 до 35 °С,
-относительная влажность воздуха не более 80 % при температуре 25 °С,
- атмосферное давление от 84 до 106,7 кПа.
Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С,
- относительная влажность воздуха от 30 до 80 %,
- атмосферное давление от 84 до 106 кПа.
КИ-ЦВТ удовлетворяют требованиям безопасности СИ по ГОСТ 22261, р.5.
наносится на титульный лист руководства по эксплуатации и на переднюю панель корпуса системного блока КИ-ЦВТ любым технологическим способом, обеспечивающим чёткое изображение этого знака, а также сохраняемость изображения знака в течение установленного срока службы КИ-ЦВТ.
Комплект поставки КИ-ЦВТ указан в таблице 4. Таблица 4
| Наименование | Обозначение | Коли чество | Примечание |
| 1 Комплекс измерительный цифрового вещательного телевидения КИ-ЦВТ (IBM РС - совместимый компьютер с установленной платой) | САГЕ.463925.003 | 1 | Исполнение и комплектация IBM РС указываются в договоре поставки |
| 2 Диск DVD с ПО КИ-ЦВТ | САГЕ.463925.003ГО | 1 | Указывается в договоре поставки |
| 3 Диск DVD с дистрибутивом операционной системы | 1 | Указывается в договоре поставки | |
| 4 Комплекс измерительный цифрового вещательного телевидения КИ-ЦВТ. Руководство по эксплуатации | САГЕ.463925.003РЭ | 1 | |
| 5 Инструкция. Комплекс измерительный цифрового вещательного телевидения КИ-ЦВТ. Методика поверки | САГЕ.463925.003МП | 1 | |
| 6 Комплект кабелей | САГЕ.463925.003СП | 1 |
осуществляется в соответствии с документом САГЕ.463925.003МП «Инструкция. Комплексы измерительные цифрового вещательного телевидения КИ-ЦВТ. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ» 08.09.2014 г.
Основные средства поверки.
- осциллограф цифровой запоминающий WavePro 735Zi, рег. № 40233-08, полоса пропускания 3,5 ГГц; пределы допускаемой относительной погрешности коэффициента отклонения ± 1,5 %; пределы допускаемой абсолютной погрешности смещения ± (1,5 % от полной шкалы + 1 % от установленного значения + 1 мВ); генератор сигналов Agilent N5182A, рег. № 37154-08, диапазон частот от 0,1 до 3000 МГц; пределы допускаемой абсолютной погрешности установки частоты ± 0,1 Гц; анализатор потока АП MPEG-2, рег. № 47832-11, диапазон скоростей входного ТП: для сигналов DVB-T - (4,976 - 31,670) Мбит/с; для сигналов DVB-S (S2) - (4,608 - 87,088) Мбит/с; для сигналов DVB-C - (6,41 - 64,11) Мбит/с; пределы допускаемой относительной погрешности измерений скорости ТП ± 1,0 %.
Комплексы измерительные цифрового вещательного телевидения КИ-ЦВТ. Руководство по эксплуатации. САГЕ.463925.003 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным цифрового вещательного телевидения КИ-ЦВТ
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические требования.
2 ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратно-студийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений.
3 ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
4 ГОСТ Р 52593-2006. Система кабельного цифрового телевизионного вещания. Методы канального кодирования, мультиплексирования и модуляции.
5 ISO / IEC 13818-1 (2, 3, 4, 5, 6, 7). Information technology - Generic coding of moving pictures and associated audio information.
6 ETSI TR 101 290 V1.2.1 (2001-05): "Digital Video Broadcasting (DVB); Measurement guidelines for DVB systems.
7 ETSI TR 101 291 V1.1.1 (1998-06) Digital Video Broadcasting (DVB);.
8 Комплекс измерительный цифрового вещательного телевидения КИ-ЦВТ. Технические условия. САГЕ.463925.003ТУ.
Осуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
