Комплексы измерительные телевизионные КИ-ТВМ (далее КИ-ТВМ) предназначены
Карточка СИ
Номер в госреестре 59898-15
Наименование СИ Комплексы измерительные телевизионные
Обозначение типа СИ КИ-ТВМ
Изготовитель ООО "НПФ "САД-КОМ", г.Москва
Год регистрации 2015
Срок свидетельства 13.02.2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы измерительные телевизионные КИ-ТВМ (далее КИ-ТВМ) предназначены

для:

•    цифрового формирования телевизионных измерительных сигналов (ТВИС), испытательных строк (ИС) и аудио измерительных сигналов (АИС), измерений и контроля параметров ТВИС, АИС и качественных показателей каналов передачи видео- и аудиосигналов, автоматических измерений и качественных показателей сигналов изображения и звукового сопровождения в соответствии с ГОСТ 7845-92, ГОСТ 18471-83, ГОСТ Р 52592-06, ГОСТ 11515-91, двухуровневого допускового контроля параметров при метрологических поверках;

•    приема и демодуляции сигналов изображения и звукового сопровождения из радиосигналов аналогового вещательного телевидения (АВТ) радиостанций I - V ТВ диапазонов и частот сети кабельного ТВ (от 48,5 до 860 МГц), измерения характеристик боковых полос радиоканалов АВТ, автоматических измерений и двухуровневого допускового контроля параметров и качественных показателей сигналов изображения и звукового сопровождения в соответствии с ГОСТ 7845-92, ГОСТ 18471-83, ГОСТ 19871-83, ГОСТ 19463-89, ГОСТ 20532-83, ГОСТ 11515-91, Правилами технической эксплуатации средств телевидения и радиовещания (ПТЭ-2002), Рекомендациями МСЭ;

•    приема и демодуляции радиосигналов цифрового вещательного телевидения (ЦВТ) DVB-T, анализа сигналов I / Q с определением передаваемого стандарта ЦВТ, вида модуляции и скорости кодирования, построения диаграммы созвездия принимаемого сигнала, анализа сигналов I / Q с определением относительной ошибки модуляции (MER), величины вектора ошибки (EVM), систематической ошибки положения точек созвездия (STE), подавления несущей (CS), дисбаланса амплитуды (AI), квадратурной ошибки (QE) и фазового джиттера (PJ), уровня битовых ошибок (BER);

•    измерений в транспортных потоках (далее ТП) MPEG-2 с использованием кодеков видео MPEG-2 (H.262), MPEG-4 (H.264 / AVC) в соответствии со стандартами DVB-T, DVB-С, DVB-S    (DVB-S2),    ETSI TR 101 290 V1.2.1,    ETSI TR 101 291 V1.1.1, ETSI TS 102 032 v1.1.1.

Описание

КИ-ТВМ выполнен в виде настольного персонального компьютера, в который установлены: специальная плата прецизионного ввода / вывода ТВИС (ВК-3): плата/платы тюнера DVB-T, DVB-С, DVB-S/S2; плата прецизионного ввода / вывода АИС (АК-1) и инсталлировано специализированное программное обеспечение (далее - ПО).

Принцип действия КИ-ТВМ заключается в цифровом формировании аналогового ТВИС с последующим аналого-цифровым преобразованием и вычислением искажений этого ТВИС по алгоритмам, обеспечиваемым ПО. Реализовано измерение внешних радиосигналов эфирного, цифрового телевидения, принимаемых с помощью телевизионного тюнера. Для получения заявленных метрологических характеристик применяется цифровая коррекция данных для формирования ТВИС и результатов измерений ТВИС с известными параметрами.

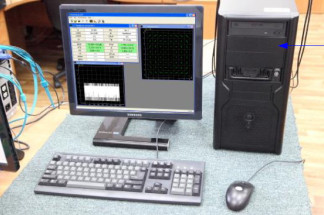

Фотография общего вида рабочего места КИ-ТВМ приведена на рисунке 1.

Место для размещения наименования СИ и знака утверждения типа находится на передней панели КИ-ТВМ (рисунок 1).

Места для размещения наклеек для пломбировки от несанкционированного доступа расположены на задних винтах крепления левой крышки ситемного блока компьютера прибора (рисунок 2).

Программное обеспечение

В состав ПО КИ-ТВМ входят четыре подпрограммы:

•    подпрограмма «Анализатор аудио» - формирует АИС и обеспечивает измерения параметров сигналов, при помощи осциллографа позволяет наблюдать форму сигналов;

•    подпрограмма «Анализатор потока MPEG-2» - обеспечивает измерения параметров сигналов, формирует базу данных состояний каналов мониторинга, позволяет отображать видео, воспроизводить звук и индицировать уровни звука в аудиоканале.

•    подпрограмма «Анализатор АВТ» - формирует ТВИС, обеспечивает измерения параметров ТВИС и сигналов АВТ, при помощи осциллографа позволяет наблюдать форму сигналов;

•    подпрограмма «Анализатор ЦВТ» - обеспечивает измерения параметров сигналов ЦВТ DVB-T, позволяет наблюдать амплитудно-частотную характеристику (АЧХ), характеристику группового времени задержки (ГВЗ) и спектр принимаемого сигнала.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО КИ-ТВМ

Идентификационное наименование ПО

Номер версии ПО (идентификационный код)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

1 Анализатор аудио:

AK Auto.exe

1.0

719AB7C80E846F2A4750B33874FD0CC0

md5

AK Manual.exe

1.0

D7E32475372C61AA707C178E9E429801

FFT48N96.dll

1.0

AB282C425E248330525F9C091DACEE9E

2 Анализатор потока MPEG-2:

mfc simple.exe

1.0

E22D56B76BE06F2611701E7303FC074E

md5

3 Анализатор АВГ

Generate.dll

3.1

80AB316FB52659E8513A978CF522A555

md5

Osline.dll

3.1

D4D0918874676F52D74E5B0486A53CB5

Scope.dll

3.1

3 C40E701333 CFA056E30CF3D27F1BBA1

Vac.dll

3.1

D1A229623B9BEA1F05B4F88923B36613

VacAfc.dll

3.1

CE7365771D591BD9FAD1DB1AE323A656

VACDM.dll

3.1

0F0A4B54114D9B9021AC8503754365CC

fft.dll

3.1

C7726CFC9F13FA54E7413F3A762FC5C2

4 Анализатор ЦВГ

Osdtv.dll

1.0

A08C54E8EA8BC969C0E9EF81FDECCE4B

md5

libfftw3-3.dll

1.0

8C9E690F66D5D4FC6E94F5EDB502CBE3

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«С» по МИ 3286-2010.

Технические характеристики

1 КИ-ТВМ обеспечивает:

1.1 Формирование элементов ТВИС и периодических измерительных сигналов (ИС) в соответствии с ГОСТ 7845-82 и ГОСТ 18471-93 с параметрами и характеристиками, указанными в таблице 2.

Параметры и характеристики элементов ИС

Пределы допускаемого отклонения от номинального значения

1 Размахи прямоугольных импульсов В2, В3, В4, В5, В6, С1, D1, D2 (составляющая яркости), A, а также пилообразного сигнала D4, %

± 0,25

2 Размах импульсов синхронизации, %

± 0,25

3 Размахи сигналов цветовой синхронизации в строках DR и DB, %

± 0,5

4 Размах каждой ступени сигнала D1, %

± 0,25

5 Собственное дифференциальное усиление в сигнале D2, а также в периодических измерительных сигналах № 3.1 и № 3.2, %

± 0,25

6 Собственная дифференциальная фаза в сигнале D2, а также в периодических измерительных сигналах № 3.1 и № 3.2, °

± 0,25

7 Отклонение размахов ступеней сигнала G2 от номинальных значений относительно размаха 3-й ступени, %

± 0,25

8 Уровень постоянной составляющей в сигнале G2 относительно размаха 3-й ступени, %

± 0,25

9 Неравномерность размахов синусоидальных колебаний сигнала С2, а также неравномерность сигнала качающейся частоты С3 относительно размаха опорного импульса С1, %

± 0,5

10 Относительная неравномерность вершин импульсов В2, В3, В4, В5, В6, %

± 0,25

11 Фронты и спады импульсов.

11.1    Наличие выбросов в областях фронтов и спадов, %;

11.2    Отклонение длительностей фронтов и спадов импульсов, нс: В2

В3, В6

В4, В5, С1, D1, D2, D3

± 0,25

165 ± 2,5 120 ± 2,5 233 ± 2,5

12 Относительное отклонение размаха 2Т-импульса В1 от размаха импульса В2, %

± 0,25

13 Искажение 2Т-импульса В1, %

± 0,25

14 Различие размахов сигналов В2 и G2, а также составляющих сигналов яркости и цветности в сигнале F, %

± 0,5

15 Сквозная характеристика формирования и измерения расхождения во времени сигналов яркости и цветности по сигналу F, нс

± 2,5

16 Отношение размаха импульса В2 к эффективному напряжению флуктуационной помехи, дБ, не менее

65

17 Отношение размаха импульса В2 к эффективному напряжению взвешенной флуктуационной помехи, дБ, не менее

70

18 Отношение размаха импульса В2 к размаху фоновой помехи, дБ, не менее

65

19 Отношение размаха импульса В2 к размаху синусоидальной помехи в диапазоне от 0,2 до 6 МГц, дБ, не менее

65

ПРИМЕЧАНИЕ - Метрологические характеристики обеспечиваются при использовании измерительного коаксиального кабеля с двойной оплеткой из комплекта КИ-ТВМ.

1.2 Измерения параметров сигналов и качественных показателей ТВ канала с диапазоном измерений и с пределами допускаемой погрешности измерений, указанными в таблице 3.

Наименование параметра сигнала или качественного показателя телевизионного канала

Диапазон

измере

ний

Пределы допускаемой погрешности измерений

Относительные размахи составляющих телевизионного сигнала

1 Относительное отклонение размаха импульса В2 от номинального значения, %

± 50

± (0,250+0,025| A | )

2 Относительное отклонение размаха синхронизирующего импульса от номинального значения, %

± 50

± (0,50+0,05 | A | )

3 Относительное отклонение размахов сигналов цветовой синхронизации в строках DR и DB от номинального значения, %

± 50

± (0,50+0,05 | A | )

Нелинейные искажения

4 Нелинейность сигнала яркости, %

от 0 до 30

5

,0

о"

+

0

,5

(0,

A )

5 Относительное отклонение каждой из пяти ступеней сигнала D1 от номинального значения, %

± 30

± (0,50+0,05 | A | )

6 Дифференциальное усиление, %

± 30

± (0,250+0,025

A )

7 Относительное отклонение размаха цветовой поднесу-щей на уровнях каждой из пяти ступеней сигнала D2, %

± 30

± (0,250+0,025| A | )

8 Дифференциальная фаза

± 50

± (0,250+0,025

A )°

9 Относительное отклонение фазы цветовой поднесущей на уровнях каждой из пяти ступеней сигнала D2

± 50

± (0,250+0,025| A | )°

10 Нелинейность сигнала цветности, %

± 50

± (0,50+0,05

A )

11 Влияние сигнала цветности на сигнал яркости, %

± 30

± (0,250+0,025

A )

Линейные искажения

12 Амплитудно-частотная характеристика на дискретных частотах 0,5; 1,0; 2,0; 4,0; 4,8 и 5,8 МГц, %

± 70

± (0,250+0,025| A | )

13 Относит. неравномерность вершины импульса В2, %

± 30

± (0,250+0,025

A )

14 Искажение среза импульса В2, %

± 30

± (0,250+0,025

A )

15 Относительное отклонение размаха 2Т-импульса В1 от размаха импульса В2, %

± 50

± (0,250+0,025| A | )

16 Искажение 2Т-импульса В1 - К-параметр, %

от 0 до 10

± (0,250+0,025

A )

17 Различие усиления сигналов яркости и цветности, %

± 50

± (0,250+0,025

A )

18 Сквозная характеристика формирования и измерения расхождения во времени сигналов яркости и цветности, нс

± 300

± (2,50+0,25| A | )

Помехи

19 Отношение размаха импульса В2 к эффективному напряжению флуктуационной помехи, дБ

от 26 до 66

± 0,5

20 Отношение размаха импульса В2 к эффективному напряжению взвешенной флуктуационной помехи, дБ

от 30 до 76

± 0,5

21 Отношение размаха импульса В2 к размаху фоновой помехи, дБ

от 26 до 66

± 0,5

22 Отношение размаха импульса В2 к размахам двух наибольших синусоидальных помех с частотами от 0,2 до 6,0 МГц, дБ

от 26 до 66

± 0,5

ПРИМЕЧАНИЯ

1    А - измеряемая величина, номинальное значение А равно нулю.

2    Метрологические характеристики обеспечиваются при использовании измерительного коаксиального кабеля с двойной оплеткой из комплекта КИ-ТВМ.

1.3 Измерения основных параметров и характеристик канала звукового вещания в соответствии с таблицей 4.

Таблица 4

Параметры и характеристики канала звукового вещания

Диапазон

измерений

Пределы допускаемой абсолютной погрешности измерений

1 АЧХ (DS1, DS2)

от минус 24 до плюс 6 дБ

± 0,1 дБ

2 Коэффициент передачи канала (TrCf)

от минус 9 до плюс 9 дБ

± 0,1 дБ

3 Защищенности от взвешенного шума (SNRw1, SNRw2)

от минус 40 до минус 75 дБ

± 0,2 дБ

4 Уровень невзвешенного шума (SNR)

от минус 40 до минус 80 дБ

± 0,2 дБ

5 Защищенность от одночастотной помехи (DistLev)

от минус 40 до минус 80 дБ

± 0,2 дБ

6 Погрешность восстановления частоты (dF)

от 0 до 10 %

± 0,1 %

7 Защищенность от внятной переходной помехи, в том числе между каналами А и В (Cross)

от минус 40 до минус 80 дБ

±0,2 дБ

8 Коэффициент гармоник (Hcff)

от 0,03 до 25 %

± (5 % A )*

9 Коэффициент разностного тона 2-го и 3-го порядка (DT2, DT3)

от 0,03 до 10 %

± (5 % | A | )*

10 Линейность амплитудной характеристики (Line)

от минус 10 до плюс 10 дБ

± 0,05 дБ

11 Защищенность от продуктов модуляции с частотами, кратными 50 Гц (G50)

от минус 20 до минус 70 дБ

± 0,5 дБ

12 Защищенность от шума, модулированного программой (PN)

от минус 20 до минус 80 дБ

± 0,5 дБ

13 Собственный прирост уровня шума за счет продуктов модуляции (dPN)

от минус 20 до минус 70 дБ

± 0,5 дБ

14 Разность уровней в каналах стереопары (dL)

от 0 до 10 дБ

± 0,1 дБ

15 Разность фаз между каналами А и В (dFi)

от 0 до 360°

± 0,5°

16 Фазовое дрожание выходного аналогового сигнала (Gitter)

от 0 до 30 нс

± 0,1 нс

17 ПГИ (THD1, THD2),

ПГИ и шум (THDN1, THDN2)

от минус 70 до минус 20 дБ от минус 80 до минус 20 дБ

± 0,25 дБ

ПРИМЕЧАНИЕ - *А - измеряемая величина, номинальное значение величины А равно нулю.

1.4    В режиме измерений по радиосигналам АВТ обеспечивает:

•    прием и демодуляцию сигналов изображения и звукового сопровождения из радиосигналов АВТ радиостанций I - V ТВ диапазонов и частот сети кабельного ТВ (от 48,5 до 860 МГц);

•    измерения характеристик боковых полос радиоканалов АВТ по ГОСТ 20532-83;

•    автоматические измерения и двухуровневый допусковый контроль параметров и качественных показателей сигналов изображения и звукового сопровождения.

1.5    В режиме измерений по радиосигналам DVB-T ЦВТ обеспечивает:

•    прием и демодуляцию радиосигналов ЦВТ DVB-T в полосах радиочастот (174 - 230) МГц (диапазон МВ III) и (470 - 862) МГц (диапазон ДМВ);

•    определение вида модуляции и скорости кодирования;

•    построение диаграммы созвездия принимаемого сигнала;

•    анализ сигналов I / Q с измерениями относительной ошибки модуляции (MER), величины вектора ошибки (EVM), систематической ошибки положения точек созвездия (STE), дисбаланса амплитуды (AI), квадратурной ошибки (QE), фазового джиттера (PJ), подавления несущей (CS), неравномерности АЧХ (AFCnu) и ГВЗ (GTD), уровня битовых ошибок (BER) с пределами допускаемых погрешностей в соответствии с таблицей 5.

Таблица 5

Наименование параметра

Диапазон измерений, вид модуляции (созвездия)

Пределы допускаемой погрешности измерений

MER

от 24 до 48 дБ включ., QPSK, 16QAM, 64QAM

± (0,005 + 0,010 (48 - M)) дБ

св. 18 до 24 дБ, QPSK, 16QAM, 64QAM

± (0,30 ±0,15(24 - M)) дБ

EVM

(6 - 0,4) % при MER от 24 до 48 дБ включ., QPSK, 16QAM

± (0,005 + 0,005 (48 - M)) %

(10 - 6) % при MER св. 18 до 24 дБ, QPSK, 16QAM

± (0,20 ±0,05 (24 - M)) %

(5 - 0,4) % при MER св.24 до 48 дБ включ., 64QAM

± (0,005 + 0,020 (48 - M)) %

STE

(0 - 37,5) % при MER от 24 до 48 дБ включ., QPSK

± (0,005 + 0,005 (48 - M)) %

(0 - 37,5) % при MER св.18 до 24 дБ, QPSK

± (0,15 ±0,05 (24 - M)) %

(0 - 20) % при MER св.30 до 48 дБ включ., 16QAM;

(0 - 5) % при MER св.24 до 48 дБ включ., 16QAM;

(0 - 5) % при MER св.30 до 48 дБ включ., 64QAM

± (0,005 + 0,010 (48 - M)) %

AI

± 5 % при MER от 24 до 48 дБ включ., QPSK

± (0,005 + 0,002 (48 - M)) %

± 5 % при MER св.18 до 24 дБ, QPSK

± (0,60 ±0,05 (24 - M)) %

± 5 % при MER св.24 до 48 дБ включ., 16QAM

± (0,005 + 0,007 (48 - M)) %

± 5 % при MER св.30 до 48 дБ включ., 64QAM

± (0,005 + 0,015 (48 - M)) %

QE

± 5° при MER от 24 до 48 дБ включ., QPSK

± (0,005 + 0,005 (48 - M))°

± 5° при MER св.18 до 24 дБ, QPSK

± (0,15 ±0,05 (24 - M)) %

± 5° при MER св.24 до 48 дБ включ., 16QAM

± (0,005 + 0,007 (48 - M))°

± 5° при MER св.30 до 48 дБ включ., 64QAM

± (0,005 + 0,005 (48 - M))°

PJ

(0 - 10)° при MER св.30 до 48 дБ включ., QPSK

± (0,005 + 0,002 (48 - M))°

(0 - 5)° при MER св.42 до 48 дБ включ., 16QAM и 64QAM

± (0,005 + 0,035 (48 - M))°

Наименование параметра

Диапазон измерений, вид модуляции (созвездия)

Пределы допускаемой погрешности измерений

CS

(60 - 0) дБ при MER св.18 до 48 дБ включ., QPSK

± (0,010 + 0,025 (48 - M)) дБ

(60 - 0) дБ при MER св.30 до 48 дБ включ., 16 и 64QAM

AFCnu

± 6 дБ при MER св.18 до 48 дБ включ., QPSK

± (0,01 + 0,01(48 - M)) дБ

± 6 дБ при MER св.18 до 48 дБ включ., QPSK

ПРИМЕЧАНИЕ - M - измеренное значение MER в выбранном диапазоне измерений.

Диапазоны измерений, пределы допускаемой погрешности измерений параметров BER сигналов ЦВТ DVB-T приведены в таблице 6.

Таблица 6

Наименование

параметра

Диапазон измерения, вид модуляции (созвездия)

Пределы допускаемой погрешности измерений

BER

от 10-2 до 10-8 (до Витерби);

3 8

от 10 до 10 (до Рида-Соломона);

-3 -8

от 10 до 10 (после Рида-Соломона)

±10 %

1.6 В режиме измерений в ТП MPEG-2 обеспечивает измерения параметров первого, второго и третьего приоритетов ТП в соответствии с ETSI TR 101 290 в реальном масштабе времени (мониторинг), в том числе проверку корректности ТП, просмотр системной информации и состава ТП, измерения скорости ТП в диапазоне скоростей входного ТП:

•    для сигналов DVB-T...................................................от 4,976 до 31,670 Мбит/с;

•    для сигналов DVB-S (S2).....................................................от 0,1 до 90 Мбит/с;

•    для сигналов DVB-C ......................................................от 6,41 до 64,11 Мбит/с.

Пределы допускаемой относительной погрешности измерений скорости ТП........± 1 %.

2 Технические характеристики

•    Габаритные размеры (длина х ширина х высота), мм, не более...... 500 х 210 х 500.

•    Напряжение питания от сети переменного тока с частотой

(50 ± 0,5) Гц, В............................................................................ 220 ± 4,4.

•    Потребляемая мощность, В А, не более....................................................... 600.

•    Масса, кг, не более..................................................................................15.

•    Продолжительность непрерывной работы, ч.................................................24.

•    Время установления рабочего режима, мин, не более....................................... 10.

•    Средняя наработка на отказ, ч, не менее................................................. 10000.

•    Средний срок службы, лет, не менее............................................................10.

•    Рабочие условия применения - 2 группа по ГОСТ 22261-94:

-    температура окружающего воздуха от 282 до 308 К (от 10 до 35 °С), -относительная влажность воздуха не более 80 % при температуре 298 К (25 °С),

-    атмосферное давление от 84 до 106,7 кПа;

• Нормальные условия применения:

-    температура окружающего воздуха от 288 до 298 К (от 15 до 25 °С);

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление от 84 до 106 кПа.

• КИ-ТВМ удовлетворяют требованиям безопасности СИ по ГОСТ 22261-94, р.5.

Уровень индустриальных радиопомех, создаваемых при работе КИ-ТВМ в закрытом корпусе, не превышает значений, предусмотренных Нормами 8-95 на радиопомехи индустриальные.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса системного блока компьютера КИ-ТВМ любым технологическим способом, обеспечивающим чёткое изображение этого знака, а также сохраняемость изображения знака в течение установленного срока службы КИ-ТВМ.

Комплектность

Комплект поставки КИ-ТВМ приведен в таблице 7.

Таблица 7

Наименование

Обозначение

Кол-во

Примечание

1 Комплекс измерительный телевизионный КИ-ТВМ (с клавиатурой и манипулятором типа «мышь»)

САГЕ.463925.004

1

2 DVD с ПО КИ-ТВМ

САГЕ.463925.004

ПО

1

Указывается в договоре поставки

3 DVD с дистрибутивом ОС Windows

-

1

Указывается в договоре поставки

4 Комплекс измерительный телевизионный КИ-ТВМ. Руководство по эксплуатации

САГЕ.463925.004РЭ

1

5 Комплекс измерительный телевизионный КИ-ТВМ.

Методика поверки.

САГЕ.463925.004МП

1

6 Аттенюатор 20 дБ HAT-20-75+

-

1

-

7 Кабель измерительный коаксиальный кабель с двойным экранированием

1

8 Комплект кабелей

САГЕ.463925.004.04

1 комплект

В соответствии с САГЕ.463925.004СП

9 Комплекс измерительный телевизионный КИ-ТВМ. Паспорт.

САГЕ.463925.004ПС

Поверка

осуществляется в соответствии с документом САГЕ.463925.004МП «Инструкция. Комплексы измерительные телевизионные КИ-ТВМ. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 08.09.2014 г.

Основные средства поверки:

- мультиметр 3458A, рег. № 25900-03, диапазон измерений напряжения постоянного тока от 0,1 до 10 В, пределы допускаемой абсолютной погрешности: ± (2,5 • 10-6 D + 310-6 Е) в диапазоне от 0 до 10 мВ, ± (1,510-6 D + 0,310-6 Е) в диапазоне от 10 мВ до 1 В,

Лист № 10 всего листов 11

± (0,5 • 10-6 D + 0,05 • 10-6 Е) в диапазоне от 1 до 10 В, где D - показания прибора, Е - значение верхнего предела поддиапазона измерений; диапазон измерений частоты от 40 Гц до 10 МГц, пределы допускаемой абсолютной погрешности: ± 110-4 D;

-    вторичные эталоны РЭН-2, РЭН-2М, диапазон частот от 20 Гц до 30 МГц, диапазон напряжений от 1-10 -4 до 300 В, пределы допускаемой абсолютной погрешности ± 2,5 10-5

-    осциллограф цифровой запоминающий WavePro 735Zi, рег. № 40233-08, полоса пропускания 3,5 ГГц; пределы допускаемой относительной погрешности коэффициента отклонения ± 1,5 %; пределы допускаемой абсолютной погрешности смещения ± (1,5 % от полной шкалы + 1 % от установленного значения + 1 мВ);

-    генератор сигналов Agilent N5182A, рег. № 37154-08, диапазон частот от 0,1 до 3000 МГц; пределы допускаемой абсолютной погрешности установки частоты ± 0,1 Гц;

-    генератор сигналов высокочастотный Г4-158, рег. № 8777-13, диапазон частот от

0,01 до 100 МГц; пределы допускаемой основной погрешности: установки частоты ± 0,001 %; установки выходного напряжения ± 0,5 дБ (до 50 МГц); ± 1 дБ (свыше 50 МГц);

-    анализатор спектра N9340B, рег. № 38849-08, диапазон частот от 100 кГц до 3 ГГц; пределы допускаемой основной абсолютной погрешности измерений уровня ± 1,5 дБ;

-    измеритель КСВН и ослабления панорамный РК2-47, рег. № 5465-76, диапазон частот от 20 до 1250 МГц; диапазон измерений КСВН от 1,05 до 5; пределы допускаемой основной погрешности измерений КСВН ± 5 %.

Сведения о методах измерений

1    ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений.

2    ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерений.

3    ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений.

4    ГОСТ 19463-89. Магистральные каналы изображения радиорелейных и спутниковых систем передачи. Основные параметры и методы измерений.

5    ГОСТ 20532-83. Радиопередатчики телевизионные 1-V диапазонов. Основные параметры, технические требования и методы измерений.

6    Комплексы измерительные телевизионные КИ-ТВМ. Руководство по эксплуатации КИ-ТВМ. САГЕ.463925.004 РЭ.

Нормативные документы, устанавливающие требования к комплексам измерительным телевизионным КИ-ТВМ

1    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические требования.

2    ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений.

3    ГОСТ 18471-83. Тракт передачи изображения вещательного телевидения. Звенья тракта и измерительные сигналы.

4    ГОСТ 11515-91. Каналы и тракты звукового вещания. Основные параметры качества. Методы измерений.

5    ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерений.

6    ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратно-

студийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений.

7    ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.

8    ГОСТ Р 52593-2006. Система кабельного цифрового телевизионного вещания. Методы канального кодирования, мультиплексирования и модуляции.

9    ГОСТ 19463-89. Магистральные каналы изображения радиорелейных и спутниковых систем передачи. Основные параметры и методы измерений.

10    ГОСТ 20532-83. Радиопередатчики телевизионные 1-V диапазонов. Основные параметры, технические требования и методы измерений.

11    Комплексы измерительные телевизионные КИ-ТВМ. Технические условия. САГЕ.463925.004ТУ.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора).

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 23.11.2024
59898-15
Номер в ГРСИ РФ:
59898-15
Производитель / заявитель:
ООО "НПФ "САД-КОМ", г.Москва
Год регистрации:
2015
Cрок действия реестра:
13.02.2020
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
