| Номер в госреестре | 59899-15 |
| Наименование СИ | Комплексы измерительные телевизионные |
| Обозначение типа СИ | КИ-ТВМ-Э |
| Изготовитель | ООО "НПФ "САД-КОМ", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные телевизионные КИ-ТВМ-Э (далее КИ-ТВМ-Э) предназначены для:
• цифрового формирования, измерений параметров телевизионных измерительных сигналов (ТВИС) и аудио измерительных сигналов (АИС);
• приема и демодуляции сигналов изображения и звукового сопровождения из радиосигналов аналогового вещательного телевидения (АВТ) радиостанций I - V ТВ диапазонов и частот сети кабельного ТВ (от 48,5 до 860 МГц);
• приема, демодуляции измерений параметров радиосигналов цифрового вещательного телевидения (ЦВТ) DVB-T;
• измерений параметров транспортных потоков (далее ТП) MPEG-2.
КИ-ТВМ-Э выполнен в виде настольного персонального компьютера, в который установлены: специальная плата прецизионного ввода / вывода ТВИС (ВК-3); плата/платы тюнера DVB-T, DVB-С, DVB-S/S2; плата прецизионного ввода / вывода АИС (АК-1) и инсталлировано специализированное программное обеспечение (далее - ПО).
Принцип действия КИ-ТВМ-Э заключается в цифровом формировании аналогового ТВИС с последующим аналого-цифровым преобразованием и вычислением искажений этого ТВИС по алгоритмам, обеспечиваемым ПО. Реализовано измерение внешних радиосигналов эфирного, цифрового телевидения, принимаемых с помощью телевизионного тюнера. Для получения заявленных метрологических характеристик применяется цифровая коррекция данных для формирования ТВИС и результатов измерений ТВИС с известными параметрами. Фотография общего вида рабочего места КИ-ТВМ-Э приведена на рисунке 1.

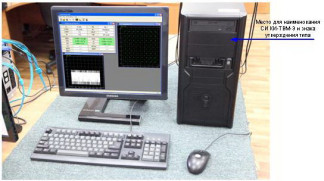

Место для размещения наименования СИ и знака утверждения типа находится на передней панели КИ-ТВМ-Э (рисунок 1).
Места для размещения наклеек для пломбировки от несанкционированного доступа расположены на задних винтах крепления левой крышки системного блока компьютера прибора (рисунок 2).
В состав ПО КИ-ТВМ-Э входят четыре подпрограммы:
• подпрограмма «Анализатор ВК и АВТ», которая формирует ТВИС, обеспечивает измерения параметров ТВИС и сигналов АВТ, при помощи осциллографа позволяет наблюдать форму сигналов;
• подпрограмма «Анализатор аудио», которая формирует АИС и обеспечивает измерения параметров сигналов, при помощи осциллографа позволяет наблюдать форму сигналов;
• подпрограмма «Анализатор ЦВТ», которая обеспечивает измерения параметров сигналов ЦВТ DVB-T, позволяет наблюдать амплитудно-частотную характеристику (АЧХ), характеристику группового времени задержки (ГВЗ) и спектр принимаемого сигнала;
• подпрограмма «Анализатор потока MPEG-2», которая обеспечивает измерения параметров сигналов, формирует базу данных состояний каналов мониторинга, позволяет отображать видео, воспроизводить звук и индицировать уровни звука в аудиоканале.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационное наименование ПО | Номер версии ПО (идентификационный код) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 1 Анализатор ВК и АВТ: | |||
| Generate.dll | 3.1 | 9026766DF CC5FDEA3F6EA91BA72469E1 | md5 |
| Osline.dll | 3.1 | 8952DD77C4782B376488ADC5416B6285 | |
| Scope.dll | 3.1 | 7AF90E0CD083FBDBB82DA61EFE5A7428 | |
| Vac.dll | 3.1 | 22B8E8BCE2A9D6064F1151CB201F104E | |
| VacAfc.dll | 3.1 | 17E7EEE27CF5D6203464FE33647033 C0 | |
| fft.dll | 3.1 | 13A8F2A8AABD2093B696EA090859F8C7 | |
| 2 Анализатор аудио: | |||
| AK_Auto.exe | 1.0 | 719AB7C80E846F2A4750B33874FD0CC0 | md5 |
| AK Manual.e xe | 1.0 | D7E32475372C61AA707C178E9E429801 | |
| FFT48N96.dll | 1.0 | AB282C425E248330525F9C091DACEE9E | |
| 3 Анализатор ЦВТ: | |||
| Osdtv.dll | 1.0 | 136B82F062D03C5D0F60DDF696C5693E | |
| libfftw3-3.dll | 1.0 | 8C9E690F 66D5D4F C6E94F 5EDB502CBE3 | md5 |
| 4 Анализатор потока MPEG-2: | |||
| mfc simple.ex e | 1.0 | E22D56B76BE06F2611701E7303FC074E | md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
1 КИ-ТВМ-Э обеспечивает:
1.1 Формирование элементов ТВ испытательных строк и периодических измерительных сигналов (ИС) в соответствии с ГОСТ 7845-82 и ГОСТ 18471-93 с параметрами и характеристиками, указанными в таблице 2.
| Параметры и характеристики элементов ИС | Пределы допускаемого отклонения от номинального значения |
| 1 Размахи прямоугольных импульсов В2, В3, В4, В5, В6, С1, D1, D2 (составляющая яркости), A, а также пилообразного сигнала D4, % | ± 0,1 |
| 2 Размах импульсов синхронизации, % | ± 0,1 |
| 3 Размахи сигналов цветовой синхронизации в строках DR и DB, % | ± 0,15 |
| 4 Размах каждой ступени сигнала D1, % | ± 0,15 |
| 5 Собственное дифференциальное усиление в сигнале D2, а также в периодических измерительных сигналах № 3.1 и № 3.2, % | ± 0,1 |
| 6 Собственная дифференциальная фаза в сигнале D2, а также в периодических измерительных сигналах № 3.1 и № 3.2 | ± 0,1° |
| 7 Отклонение размахов ступеней сигнала G2 от номинальных значений относительно размаха 3-й ступени, % | ± 0,1 |
| 8 Уровень постоянной составляющей в сигнале G2 относительно размаха 3-й ступени, % | ± 0,1 |
| 9 Неравномерность размахов синусоидальных колебаний сигнала С2, а также неравномерность сигнала качающейся частоты С3 относительно размаха опорного импульса С1, % | ± 0,15 |
| 10 Относительная неравномерность вершин импульсов В2, В3, В4, В5, В6, % | ± 0,1 |
| 11 Фронты и спады импульсов 11.1 Наличие выбросов в областях фронтов и спадов, %; 11.2 Отклонение длительностей фронтов и срезов импульсов, нс: В2 В3, В6 В4, В5, С1, D1, D2, D3 | ± 0,1 165 ± 2,5 120 ± 2,5 233 ± 2,5 |
| 12 Относительное отклонение размаха 2Т-импульса В1 от размаха импульса В2, % | ± 0,1 |
| 13 Искажение 2Т-импульса В1, % | ± 0,1 |
| 14 Различие размахов сигналов В2 и G2, а также составляющих сигналов яркости и цветности в сигнале F, % | ± 0,15 |
| 15 Сквозная характеристика формирования и измерения расхождения во времени сигналов яркости и цветности по сигналу F, нс | ± 1,0 |
| 16 Отношение размаха импульса В2 к эффективному напряжению флуктуационной помехи, дБ, не менее | 70 |
| 17 Отношение размаха импульса В2 к эффективному напряжению взвешенной флуктуационной помехи, дБ, не менее | 78 |
| 18 Отношение размаха импульса В2 к размаху фоновой помехи, дБ, не менее | 72 |
| 19 Отношение размаха импульса В2 к размаху синусоидальной помехи в диапазоне от 0,2 до 6 МГц, дБ, не менее | 72 |
| ПРИМЕЧАНИЕ - Метрологические характеристики обеспечиваются при использовании ТВ ИС 1.1 таблицы 1.2.2.1 Руководства по эксплуатации «Комплексы измерительные телевизионные КИ-ТВМ-Э. САГЕ.463925.006 РЭ» и измерительного коаксиального кабеля с двойной оплеткой из комплекта КИ-ТВМ-Э. | |
1.2 Измерения параметров сигналов и качественных показателей ТВ канала с диапазоном измерений и с пределами допускаемой погрешности измерений, указанными в таблице 3.
Таблица 3
| Наименование параметра сигнала или качественного показателя телевизионного канала | Диапазон изме рений | Пределы допускаемой погрешности измерений | |
| Относительные размахи составляющих телевизионного сигнала | |||
| 1 Относительное отклонение размаха импульса В2 от номинального значения, % | ± 25 | ± (0,10 + 0,01 | A | ) | |
| 2 Относительное отклонение размаха синхронизирующего импульса от номинального значения, % | ± 40 | ± (0,150 + 0,015 | A | ) | |
| 3 Относительное отклонение размахов сигналов цветовой синхронизации в строках DR и DB от номинального значения, % | ± 35 | ± (0,150 + 0,015 | A | ) | |
| Нелинейные искажения | |||
| 4 Нелинейность сигнала яркости, % | от 0 до 50 | ± (0,150 + 0,015 | A ) |
| 5 Относительное отклонение каждой из пяти ступеней сигнала D1 от номинального значения, % | от 0 до минус 50 | ± (0,150 + 0,015 | A | ) | |
| 6 Дифференциальное усиление, % | ± 30 | ± (0,10 + 0,01 | A ) |
| 7 Относительное отклонение размаха цветовой подне-сущей на уровнях каждой из пяти ступеней сигнала D2, % | ± 30 | ± (0,10 + 0,01 | A | ) | |
| 8 Дифференциальная фаза | ± 50 | ± (0,10 + 0,01 | A )° |
| 9 Относительное отклонение фазы цветовой поднесущей на уровнях каждой из пяти ступеней сигнала D2 | ± 50 | ± (0,10 + 0,01 | A | )° | |
| 10 Нелинейность сигнала цветности, % | ± 50 | ± (0,150 + 0,015 | A ) |
| 11 Влияние сигнала цветности на сигнал яркости, % | ± 30 | ± (0,10 + 0,01 | A ) |
| Линейные искажения | |||
| 12 Амплитудно-частотная характеристика на дискретных частотах 0,5; 1,0; 2,0; 4,0; 4,8 и 5,8 МГц, % | ± 70 | ± (0,10 + 0,01 | A | ) | |
| 13 Относительная неравномерность вершины импульса В2, % | ± 30 | ± (0,10 + 0,01 | A | ) | |
| 14 Искажение среза импульса В2, % | ± 30 | ± (0,10 + 0,01 | A ) |
| 15 Относительное отклонение размаха 2Т-импульса В1 от размаха импульса В2, % | ± 50 | ± (0,10 + 0,01 | A | ) | |
| 16 Искажение 2Т-импульса В1 - К-параметр, % | от 0 до 10 | ± (0,10 + 0,01 | A ) |
| 17 Различие усиления сигналов яркости и цветности, % | ± 50 | ± (0,10 + 0,01 | A ) |
| 18 Сквозная характеристика формирования и измерения расхождения во времени сигналов яркости и цветности, нс | ± 300 | ± (1,0 + 0,1 | A | ) | |
| Помехи | |||
| 19 Отношение размаха импульса В2 к эффективному напряжению флуктуационной помехи, дБ | от 26 до 66 | ± 0,5 | |
| 20 Отношение размаха импульса В2 к эффективному напряжению взвешенной флуктуационной помехи, дБ | от 30 до 76 | ± 0,5 | |
| 21 Отношение размаха импульса В2 к размаху фоновой помехи, дБ | от 26 до 66 | ± 0,5 | |
| Наименование параметра сигнала или качественного показателя телевизионного канала | Диапазон изме рений | Пределы допускаемой погрешности измерений |
| 22 Отношение размаха импульса В2 к размахам двух наибольших синусоидальных помех с частотами от 0,2 до 6,0 МГц, дБ | от 26 до 66 | ± 0,5 |
| ПРИМЕЧАНИЯ 1 А - измеряемая величина, номинальное значение А равно нулю. 2 Метрологические характеристики обеспечиваются при использовании ТВ ИС 1.1 - 1.5 таблицы 1.2.1 Руководства по эксплуатации «Комплексы измерительные телевизионные КИ-ТВМ-Э. САГЕ.463925.006 РЭ» и измерительного коаксиального кабеля с двойной оплеткой из комплекта КИ-ТВМ-Э. | ||
1.3 Измерения основных параметров и характеристик канала звукового вещания в соответствии с таблицей 4 Таблица 4
| Параметры и характеристики канала звукового вещания | Диапазон измерений | Пределы допускаемой погрешности измерений |
| 1 АЧХ (DS1, DS2) | от минус 24 до плюс 6 дБ | ± 0,1 дБ |
| 2 Коэффициент передачи канала (TrCf) | от минус 9 до плюс 9 дБ | ± 0,1 дБ |
| 3 Защищенности от взвешенного шума (SNRw1, SNRw2) | от минус 40 до минус 75 дБ | ± 0,2 дБ |
| 4 Уровень невзвешенного шума (SNR) | от минус 40 до минус 80 дБ | ± 0,2 дБ |
| 5 Защищенность от одночастотной помехи (DistLev) | от минус 40 до минус 80 дБ | ± 0,2 дБ |
| 6 Погрешность восстановления частоты (dF) | от 0 до 10 % | ± 0,1 % |
| 7 Защищенность от внятной переходной помехи, в том числе между каналами А и В (Cross) | от минус 40 до минус 80 дБ | ± 0,2 дБ |
| 8 Коэффициент гармоник (Hcff) | от 0,03 до 25 % | ± (5 % A )* |
| 9 Коэффициент разностного тона 2-го и 3-го порядка (DT2, DT3) | от 0,03 до 10 % | ± (5 % |a|)* |
| 10 Линейность амплитудной характеристики (Line) | от минус 10 до плюс 10 дБ | ± 0,05 дБ |
| 11 Защищенность от продуктов модуляции с частотами, кратными 50 Гц (G50) | от минус 20 до минус 70 дБ | ± 0,5 дБ |
| 12 Защищенность от шума, модулированного программой (PN) | от минус 20 до минус 80 дБ | ± 0,5 дБ |
| 13 Собственный прирост уровня шума за счет продуктов модуляции (dPN) | от минус 20 до минус 70 дБ | ±0,5 дБ |
| 14 Разность уровней в каналах стереопары (dL) | от 0 до 10 дБ | ±0,1 дБ |
| 15 Разность фаз между каналами А и В (dFi) | от 0 до 360° | ±0,5° |
| 16 Фазовое дрожание выходного аналогового сигнала (Gitter) | от 0 до 30 нс | ±0,1 нс |
| Параметры и характеристики канала звукового вещания | Диапазон измерений | Пределы допускаемой погрешности измерений |
| 17 ПГИ (THD1, THD2), ПГИ и шум (THDN1, THDN2) | от минус 70 до минус 20 дБ от минус 80 до минус 20 дБ | ±0,25 дБ |
| ПРИМЕЧАНИЕ - *А - измеряемая величина, номинальное значение величины А равно нулю. | ||
1.4 В режиме измерений по радиосигналам АВТ:
• прием и демодуляцию сигналов изображения и звукового сопровождения из радиосигналов АВТ радиостанций I - V ТВ диапазонов и частот сети кабельного ТВ (от 48,5 до 860 МГц), измерения характеристик сигналов АВТ по ГОСТ 20532-83;
• автоматические измерения и двухуровневый допусковый контроль параметров и качественных показателей сигналов изображения и звукового сопровождения.
1.5 В режиме измерений по радиосигналам DVB-T ЦВТ:
• прием и демодуляцию радиосигналов ЦВТ DVB-T в полосах радиочастот (174 - 230) МГц (диапазон МВ III) и (470 - 862) МГц (диапазон ДМВ);
• определение вида модуляции и скорости кодирования;
• построение диаграммы созвездия принимаемого сигнала;
• анализ сигналов I / Q с измерениями относительной ошибки модуляции (MER), величины вектора ошибки (EVM), систематической ошибки положения точек созвездия (STE), дисбаланса амплитуды (AI), квадратурной ошибки (QE), фазового джиттера (PJ), подавления несущей (CS), неравномерности АЧХ (AFCnu) и ГВЗ(GTD), уровня битовых ошибок (BER) с пределами допускаемых погрешностей в соответствии с таблицей 5.
Таблица 5
| Наиме нование пара метра | Диапазон измерений, вид модуляции (созвездия) | Пределы допускаемой погрешности измерений |
| MER | от 24 до 48 дБ включ., QPSK, 16QAM, 64QAM | ± (0,005 + 0,010 (48 - M)) дБ |
| св. 18 до 24 дБ, QPSK, 16QAM, 64QAM | ± (0,30 ±0,15 (24 - M)) дБ | |
| EVM | (6 - 0,4) % при MER от 24 до 48 дБ включ., QPSK, 16QAM | ± (0,005 + 0,005 (48 - M)) % |
| (10 - 6) % при MER св. 18 до 24 дБ, QPSK, 16QAM | ± (0,20 ±0,05 (24 - M)) % | |
| (5 - 0,4) % при MER св. 24 до 48 дБ включ., 64QAM | ± (0,005 + 0,020 (48 - M)) % | |
| STE | (0 - 37,5) % при MER от 24 до 48 дБ включ., QPSK | ± (0,005 + 0,005 (48 - M)) % |
| (0 - 37,5) % при MER св. 18 до 24 дБ, QPSK | ± (0,15 ±0,05 (24 - M)) % | |
| (0 - 20) % при MER св. 30 до 48 дБ включ., 16QAM; (0 - 5) % при MER св. 24 до 48 дБ включ., 16QAM; (0 - 5) % при MER св. 30 до 48 дБ включ., 64QAM | ± (0,005 + 0,010 (48 - M)) % |
| Наиме нование пара метра | Диапазон измерений, вид модуляции (созвездия) | Пределы допускаемой погрешности измерений |
| AI | ± 5 % при MER от 24 до 48 дБ включ., QPSK | ± (0,005 + 0,002 (48 - M)) % |
| ± 5 % при MER св. 18 до 24 дБ, QPSK | ± (0,60 ±0,05 (24 - M)) % | |
| ± 5 % при MER св. 24 до 48 дБ включ., 16QAM | ± (0,005 + 0,007 (48 - M)) % | |
| ± 5 % при MER св. 30 до 48 дБ включ., 64QAM | ± (0,005 + 0,015 (48 - M)) % | |
| QE | ± 5° при MER от 24 до 48 дБ включ., QPSK | ± (0,005 + 0,005 (48 - M))° |
| ± 5° при MER св. 18 до 24 дБ, QPSK | ± (0,15 ±0,05 (24 - M)) % | |
| ± 5° при MER св. 24 до 48 дБ включ., 16QAM | ± (0,005 + 0,007 (48 - M))° | |
| ± 5° при MER св. 30 до 48 дБ включ., 64QAM | ± (0,005 + 0,005 (48 - M))° | |
| PJ | (0 - 10)° при MER св. 30 до 48 дБ включ., QPSK | ± (0,005 + 0,002 (48 - M))° |
| (0 - 5)° при MER св. 42 до 48 дБ включ., 16QAM и 64QAM | ± (0,005 + 0,035 (48 - M))° | |
| CS | (60 - 0) дБ при MER св. 18 до 48 дБ включ., QPSK | ± (0,010 + 0,025 (48 - M)) дБ |
| (60 - 0) дБ при MER св. 30 до 48 дБ включ., 16 QAM и 64QAM | ||
| AFCnu | ± 6 дБ при MER св. 18 до 48 дБ включ., QPSK | ± (0,01 + 0,01(48 - M)) дБ |
| ± 6 дБ при MER св. 30 до 48 дБ включ., 16QAM и 64QAM | ||
| ПРИМЕЧАНИЕ - M - измеренное значение MER в выбранном диапазоне измерений. | ||
Диапазоны измерений, пределы допускаемой погрешности измерений параметров BER сигналов ЦВТ DVB-T приведены в таблице 6.
Таблица 6
| Наименование параметра | Диапазон измерений | Пределы допускаемой погрешности измерений |
| 1 BER до Витерби | от 10-2 до 10-8 | ±10 % |
| 2 BER до Рида-Соломона | от 10-3 до 10-8 | |
| 3 BER после Рида-Соломона | от 10-3 до 10-8 |
1.6 В режиме измерений в ТП MPEG-2 измерения параметров первого, второго и третьего приоритетов ТП в соответствии с ETSI TR 101 290 в реальном масштабе времени (мониторинг), в том числе проверку корректности ТП, просмотр системной информации и состава ТП, измерения скорости ТП в диапазоне скоростей входного ТП:
• для сигналов DVB-T, Мбит/с..................................................от 4,976 до 31,670;
• для сигналов DVB-S (S2), Мбит/с....................................................от 0,1 до 90;
• для сигналов DVB-C, Мбит/с....................................................от 6,41 до 64,11.
Пределы допускаемой относительной погрешности измерений скорости ТП.........± 1 %.
2 Технические характеристики
Габаритные размеры (длина х ширина х высота), мм, не более................ 500х210х500.
Напряжение питания от сети переменного тока с частотой (50±0,5) Гц, В......(220 ±4,4).
Потребляемая мощность, В А, не более.......................................................... 600.
Масса, кг, не более......................................................................................15.
Продолжительность непрерывной работы, ч...................................................24.
Время установления рабочего режима, мин, не более..........................................30.
Средняя наработка на отказ, ч, не менее .................................................10 000.
Средний срок службы, лет, не менее ............................................................10.
Рабочие условия применения:
- температура окружающего воздуха от 282 до 308 К (от 10 до 35 °С),
-относительная влажность воздуха не более 80 % при температуре 298 К (25 °С),
- атмосферное давление от 84 до 106,7 кПа.
Нормальные условия применения:
- температура окружающего воздуха от 288 до 298 К (от 15 до 25 °С);
- относительная влажность воздуха от 30 до 80 %,
- атмосферное давление от 84 до 106 кПа.
КИ-ТВМ-Э удовлетворяют требованиям безопасности СИ по ГОСТ 22261, р.5.
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса системного блока компьютера КИ-ТВМ-Э любым технологическим способом, обеспечивающим чёткое изображение этого знака, а также сохраняемость изображения знака в течение установленного срока службы КИ-ТВМ-Э.
Комплект поставки КИ-ТВМ-Э приведен в таблице 7. Таблица 7
| Наименование | Обозначение | Количество | Примечание |
| 1 Комплекс измерительный телевизионный КИ-ТВМ-Э (с клавиатурой и манипулятором типа «мышь») | САГЕ.463925.006 | 1 | |
| 2 ПО КИ-ТВМ-Э | САГЕ.463925.006ГО | 1 | DVD |
| 3 DVD с дистрибутивом ОС Windows | 1 | Указывается в договоре поставки | |
| 4 Комплексы измерительные телевизионные КИ-ТВМ-Э. Руководство по эксплуатации | САГЕ.463925.006РЭ | 1 | |
| 5 Инструкция. Комплексы измерительные телевизионные КИ-ТВМ-Э. Методика поверки. | САГЕ.463925.006МП | 1 | |
| 6 Аттенюатор 20 дБ HAT-20-75+ | - | 1 | - |
| 7 Кабель измерительный коаксиальный с двойным экранированием | - | 1 | - |
| 8 Комплект кабелей | САГЕ.463925.006.04 | 1 комплект | В соответствии с СА-ГЕ.463925.006СП |
| 9. Комплексы измерительные телевизионные КИ-ТВМ-Э. Паспорт | САГЕ.463925.006ПС | 1 |
Поверка производится в соответствии с документом САГЕ.463925.006МП «Инструкция. Комплексы измерительные телевизионные КИ-ТВМ-Э. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ» 08.09.2014 г.
Основные средства поверки:
- мультиметр 3458A, рег. № 25900-03, диапазон измерений напряжения постоянного тока от 0,1 до 10 В, пределы допускаемой абсолютной погрешности: ± (2,510-6 D + 3 10-6 Е) в диапазоне от 0 до 10 мВ, ± (1,510-6 D + 0,310-6 Е) в диапазоне от 10 мВ до 1 В,
± (0,5 10-6 D + 0,05 10-6 Е) в диапазоне от 1 до 10 В, где D - показания прибора, Е - значение верхнего предела поддиапазона измерений; диапазон измерений частоты от 40 Гц до 10 МГц, пределы допускаемой абсолютной погрешности ± 110-4 D;
- Термопреобразователь Ballantine 1394A-1 (0,32 - 1,33) В, 10 ЫГц, рег. № 53369-13, основная погрешность 0,12%.
- осциллограф цифровой запоминающий WavePro 735Zi, рег. № 40233-08, полоса пропускания 3,5 ГГц; пределы допускаемой относительной погрешности коэффициента отклонения ± 1,5 %; пределы допускаемой абсолютной погрешности смещения ± (1,5 % от полной шкалы + 1 % от установленного значения + 1 мВ);
- генератор сигналов Agilent N5182A, рег. № 37154-08, диапазон частот от 0,1 до 3000 МГц; пределы допускаемой абсолютной погрешности установки частоты ± 0,1 Гц;
- генератор сигналов высокочастотный Г4-158, рег. № 8777-13, диапазон частот от 0,01 до 100 МГц; пределы допускаемой основной погрешности: установки частоты ± 0,001 %; установки выходного напряжения ± 0,5 дБ (до 50 МГц); ± 1 дБ (свыше 50 МГц);
- анализатор спектра N9340B, рег. № 38849-08, диапазон частот от 100 кГц до 3 ГГц; пределы допускаемой основной абсолютной погрешности измерений уровня ± 1,5 дБ;
- измеритель КСВН и ослабления панорамный РК2-47, рег. № 5465-76, диапазон частот от 20 до 1250 МГц; диапазон измерений КСВН от 1,05 до 5; пределы допускаемой основной погрешности измерений КСВН ± 5 %.
1 ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений.
2 ГОСТ 11515-91. Каналы и тракты звукового вещания. Основные параметры качества. Методы измерений.
3 ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерений.
4 ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений.
5 ГОСТ 19463-89. Магистральные каналы изображения радиорелейных и спутниковых систем передачи. Основные параметры и методы измерений.
6 ГОСТ 20532-83. Радиопередатчики телевизионные 1-V диапазонов. Основные параметры, технические требования и методы измерений.
7 Комплексы измерительные телевизионные КИ-ТВМ-Э. Руководство по эксплуатации КИ-ТВМ-Э. САГЕ.463925.006 РЭ.
Нормативные документы, устанавливающие требования к комплексам измерительным телевизионным КИ-ТВМ-Э
1 ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений
2 ГОСТ 18471-83. Тракт передачи изображения вещательного телевидения. Звенья тракта и измерительные сигналы
3 ГОСТ 11515-91. Каналы и тракты звукового вещания. Основные параметры качества. Методы измерений
4 ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной телевизионной станции вещательного телевидения. Основные параметры и методы измерений
5 ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
6 ГОСТ Р 52593-2006. Система кабельного цифрового телевизионного вещания. Методы канального кодирования, мультиплексирования и модуляции.
7 ГОСТ 19463-89. Магистральные каналы изображения радиорелейных и спутниковых систем передачи. Основные параметры и методы измерений.
8 ГОСТ 20532-83. Радиопередатчики телевизионные 1-V диапазонов. Основные параметры, технические требования и методы измерений.
9 Комплексы измерительные телевизионные КИ-ТВМ-Э. Технические условия. СА-ГЕ.463925.006ТУ.
Осуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
