| Номер в госреестре | 59906-15 |
| Наименование СИ | Гистерезисграфы |
| Обозначение типа СИ | Permagraph |
| Изготовитель | "Magnet-Physik Dr. Steingroever GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Г истерезисграфы Permagraph (далее - гистерезисграфы) предназначены для проведения измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса образцов магнитотвердых материалов в замкнутой магнитной цепи.
Принцип действия гистерезисграфов заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межпо-люсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается измерительная катушка. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с обмоток измерительной катушки поступает на ве-берметры, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Данные с веберметров поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса и информация об ее основных параметрах (коэрцитивная сила по индукции НсВ (кА/м или Э) и намагниченности Нс; ( кА/м или Э), остаточная индукция Вг (мТл или Гс), энергетическое произведение (ВН)тах (кДж/мз или МГсЭ)), впоследствии эти данные могут быть распечатаны на бумаге.
Гистерезисграфы представляют собой двухканальную измерительную систему, содержащую средства измерений и вспомогательные устройства, осуществляющую операции по управляемому измерению магнитного состояния образца магнитотвердого материала (далее -МТМ), сбор, обработку и представление измерительной информации о статических магнитных характеристиках образцов МТМ в графическом и числовом видах.

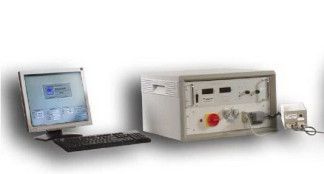

Гистерезисграфы изготавливаются в модификациях Permagraph L и Permagraph С - 300. Главное отличие состоит в том, что у Permagraph С - 300 флюксметры вынесены из корпуса и могут использоваться как самостоятельные приборы, а в Permagraph L они встроены в измерительный блок ST-P-L. В базовой комплектации Permagraph С - 300 оснащен электромагнитом EP 3, Permagraph L - EP 5. Внешний вид гистерезисграфов представлен на рисунке 1.
В состав гистерезисграфов входят:
- измерительный и управляющий блок ST-P-L;
- управляемый источник питания SVP 2;
- электромагнит (ЕР 5 для Permagraph L, ЕР 3 для Permagraph С-300);
- j - компенсированная система измерительных катушек;
- катушки поля;
- персональный компьютер с программным обеспечением Perma.
Состав гистерезисграфа (количество измерительных катушек (Рисунок 2), катушек поля, электромагнит и др.) может варьироваться в зависимости от комплекта поставки.
Г истерезисграфы позволяют проводить измерения образцов при нагреве до заданной температуры при установке полюсных наконечников электромагнита с нагревательными элементами.
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Perma. Результаты измерений запоминаются в виде графиков или таблиц и при необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики гистерезисграфов.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Perma |
| Номер версии (идентификационный номер) ПО | 7.0.2.3 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Уровень защиты ПО гистерезисграфов от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077 - 2014.
| Наименование характеристики | Значение |
| Максимальная напряженность магнитного поля для зазора 10 мм, кА/м, не менее: - для стандартных полюсов диаметром 92 мм (ЕР 3, ЕР 5) - для концентрирующих полюсов диаметром 65 мм (ЕР 5) | 1700 2500 |
| Пределы допускаемой относительной погрешности измерений напряженности постоянного магнитного поля, % | ±3,0 |
| Диапазон измерения магнитного потока, мВб | 0,1 - 2560 |
| Пределы допускаемой относительной погрешности измерений магнитного потока, % | ±0,5 |
| Пределы допускаемой случайной составляющей относительной погрешности измерения: - намагниченности насыщения образца из никеля Js, %; - коэрцитивной силы по индукции HcB и остаточной индукции Br образца Nd-Fe-B, %; - энергетического произведения (BH)max образца Nd-Fe-B, %. | ±0,5 ±1,5 ±2,0 |
| Габаритные размеры блока питания (длина х ширина х высота), мм Permagraph L Permagraph С-300 | 600 х 550 х 340 600 х 560 х 600 |
| Общая масса, кг Permagraph L Permagraph С-300 | 90 95 |
| Питание от трехфазной сети переменного тока: напряжение, В частота, Гц | 380±38 50-60 |
| Условия эксплуатации: диапазон рабочих температур, °С относительная влажность (без конденсации), % атмосферное давление, кПа | от 15 до 30 от 5 до 80 от 86 до 106 |
наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Паспорта типографским способом или иным способом.
| Наименование | Обозначение | Кол-во, шт. |
| Гистерезисграф: - управляемый источник питания - измерительный и управляющий блок - электромагнит - компьютер с ПО Perma | SVP 2 ST-P-L EP 5 / EP 3 | 1 1 1 1 |
| j - компенсированная измерительная катушка диаметром 26 мм | JH 26-1 | 1 |
| j - компенсированная измерительная катушка для температурных измерений диаметром 40 мм | ШТ 40-4 | 1 |
| катушка измерения силы поля Н | FS 100/2 | 1 |
| Образцы Никеля: - площадью поперечного сечения 1 см2 - площадью поперечного сечения 2 см2 - площадью поперечного сечения 5 см2 | 1 1 1 | |
| Термопара | TH-J | 1 |
| Термометр комнатной температуры | TS-USB | 1 |
| Эксплуатационные документы: - инструкция по эксплуатации; - инструкция по использованию программного обеспечения для Permagraph C/L Perma | 1 1 | |
| Методика поверки | МП 43-261-2014 | 1 |
Описание | 1 |
осуществляется по документу МП 43-261-2014 «ГСИ. Гистерезисграфы Permagraph. Методика поверки», утвержденному ФГУП «УНИИМ» 18.12.2014 г.
Эталоны, используемые при поверке:
- тесламетр ТХ-4/1, диапазон (0 - 2,0) Тл, относительная погрешность не более 0,5%;
- вольтметр универсальный GDM - 8246, диапазон измерений -U до 1000 В, ~ U до 700 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;
- катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;
- катушка взаимной индуктивности Р-536, номинальное значение 0,001 Гн, КТ 0,2.
Методика измерений входит в состав Инструкции по эксплуатации на Permagraph L и Permagraph С-300 с компьютерным управлением (гистерезисграфа).
Нормативные и технические документы, устанавливающие требования к гистерезис-графам Permagraph
ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статических магнитных характеристик магнитотвердых материалов».
Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH.
