| Номер в госреестре | 59907-20 |
| Наименование СИ | Компараторы частотные |
| Обозначение типа СИ | ЧК7-1012 |
| Изготовитель | ЗАО "Рукнар", г.Нижний Новгород |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы частотные ЧК7-1012 (далее - компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы частотой 1; 2,048; 5; 10; 10,24 МГц с отображением процесса и результатов измерений на экране внешнего персонального компьютера.
Принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты.
Компараторы имеют интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего персонального компьютера. Компараторы выполнены в ударопрочном корпусе.
Конструктивно компараторы состоят из встроенного источника питания (преобразователя напряжения), устройства управления (интерфейса), измерителя временных интервалов (ИВИ) и компаратора частотного.

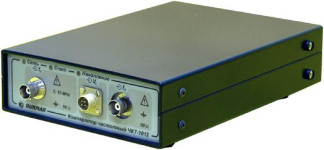

Общий вид компараторов, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Программное обеспечение (ПО) компараторов состоит из двух частей:
- микропрограммного обеспечения (МПО) - метрологически значимой части ПО, расположенной в ПЗУ контроллера;
- прикладного ПО, работающего на персональном компьютере (ПК) и предназначенного для облегчения процесса измерений, статистической обработки результатов, представления результатов измерений в графической форме и сохранения их в памяти ПК.
В компараторах предусмотрены меры защиты МПО от преднамеренного и непреднамеренного изменения:
- пользователь не имеет возможности обновления или загрузки новых версий МПО;
- в процессе работы в компаратор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерений не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения;
- запоминающее устройство встроено в управляющий микроконтроллер и без нарушения целостности конструкции компаратора и заводских пломб замена или модификация его содержимого невозможна;
- встроенная защита стирает МПО при попытке его модификации даже на вскрытом приборе, делая его неработоспособным.
Метрологические характеристики компараторов нормированы с учетом влияния программного обеспечения.
Конструкция компараторов исключает возможность несанкционированного влияния на ПО компараторов и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | C51F20AA.HEX |
| Номер версии (идентификационный номер) ПО | не ниже 23.08.2012 |
| Цифровой идентификатор ПО | aacce088f9f8044398d39b9ebef299bd |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение частоты входного опорного сигнала, МГц | 5, 10 |
| Номинальное значение частоты входного измеряемого сигнала, МГц | 1; 2,048; 5; 10; 10,24 |
| Максимальное отклонение частоты входных сигналов от номинального значения, Г ц | ±1 |
| Среднеквадратическое значение напряжения входных сигналов на нагрузке 50 Ом, В | от 0,4 до 1,2 |
| Среднеквадратическое относительное отклонение результата измерений частоты, не более: для измеряемого сигнала с частотой 10 МГц - при интервале времени измерения 1 с - при интервале времени измерения 10 с - при интервале времени измерения 100 с - при интервале времени измерения 1000 с - при интервале времени измерения 3600 с (1 ч) для измеряемого сигнала с частотой 5 МГц - при интервале времени измерения 1 с - при интервале времени измерения 10 с - при интервале времени измерения 100 с - при интервале времени измерения 1000 с - при интервале времени измерения 3600 с (1 ч) | 110-12 510-13 110-13 710-14 510-14 210-12 510-13 110-13 710-14 510-14 |
| Наименование характеристики | Значение |
| для измеряемого сигнала с частотами 1 МГц, 2,048 МГц и 10,24 МГц - при интервале времени измерения 1 с - при интервале времени измерения 10 с - при интервале времени измерения 100 с | 810-12 210-12 510-13 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| - напряжение постоянного тока, В | от 22 до 30 |
| Потребляемая мощность, В-А (Вт), не более | 20 (20) |
| Габаритные размеры, мм, не более | |
| - высота | 45 |
| - ширина | 130 |
| - длина | 215 |
| Масса, кг, не более | 0,8 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 5 до 40 |
| - относительная влажность при температуре воздуха 25 °С, % | до 95 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 40000 |
наносится на переднюю панель компараторов методом шелкографии и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество |
| Компаратор частотный ЧК7-1012 | РУГА.411146.003 | 1 шт. |
| Кабель соединительный | РУГА.685661.008 | 1 шт. |
| Кабель соединительный USB | — | 1 шт. |
| Переход СР-50-95ФВ | ВР0.364.013 ТУ | 1 шт. |
| Вилка РШ2Н-1-5 | 0Ю0.364.002 ТУ | 1 шт. |
| Компакт-диск с программным обеспечением и руководством по эксплуатации | РУГА.411146.003 МД | 1 экз. |
| Формуляр | РУГА.411146.003 ФО | 1 экз. |
| Упаковка | РУГА.411915.007 | 1 шт. |
осуществляется по документу РУГА.411146.003 РЭ «Компаратор частотный ЧК7-1012. Руководство по эксплуатации» раздел 7 «Поверка прибора», утвержденному ФБУ «Нижегородский ЦСМ» 27 марта 2020 г.
Основные средства поверки:
- стандарт частоты рубидиевый Ч1-1013 (регистрационный номер в Федеральном информационном фонде 31755-06);
- компаратор частотный ЧК7-1011 (регистрационный номер в Федеральном информационном фонде 35168-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых компараторов с требуемой точностью.
Знак поверки наносится давлением на специальную мастику пломбы, расположенную в месте крепления верхней крышки.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31.07.2018 г. № 1621
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
РУГА.411146.003 ТУ. Компаратор частотный ЧК7-1012. Технические условия
| Зарегистрировано поверок | 10 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
