| Номер в госреестре | 59908-15 |
| Наименование СИ | Структуроскопы магнитные |
| Обозначение типа СИ | КРМ-Ц-К2М |
| Изготовитель | ООО "Магнитометрическая диагностика", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Структуроскопы магнитные КРМ-Ц-К2М (далее по тексту - структуроскопы) предназначены для измерения коэрцитивной силы локального участка ферромагнитных материалов.
Принцип действия структуроскопа основан на вычислении коэрцитивной силы по измеряемому току размагничивания локального участка в замкнутой магнитной цепи, образованной сердечником электромагнита преобразователя, установленного полюсами на поверхность контролируемого металла, и участком этого металла, находящимся между полюсами, после предварительного его намагничивания.
Структуроскоп состоит из электронного блока и измерительного преобразователя, присоединяемого к электронному блоку кабелем.

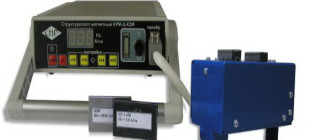

Фотография общего вида структуроскопов представлена на рисунке 1.
Структуроскопы относятся к средствам контроля и оценки структурного состояния ферромагнитных материалов. Они предназначены для ручного контроля магнитным методом твердости, прочностных и пластических свойств металлических изделий, их напряженно-деформированного состояния, разбраковки по маркам стали, а также для оценки остаточного ресурса металлопродукции при наличии корреляционной зависимости между вышеуказанными величинами и коэрцитивной силой контролируемого изделия.
Структуроскопы могут применяться для контроля продукции при ее производстве и в процессе эксплуатации службами диагностики и неразрушающего контроля, обеспечивающими контроль качества продукции и обеспечивающими безопасную работу конструкций, оборудования и его узлов.
Структуроскопы могут работать в цеховых, лабораторных условиях металлургических, машиностроительных предприятий, а также в любых организациях, где имеется необходимость технического диагностирования металла по измерениям коэрцитивной силы, в том числе и в полевых условиях.
Таблица 2
Метрологические и технические характеристики представлены в таблице 2.
| Наименование параметра | Значение параметра |
| Диапазон измерения коэрцитивной силы, А/см | От 1,0 до 40,0 |
| Пределы основной допускаемой относительной погрешности измерения коэрцитивной силы Нс при температуре окружающего воздуха (20±5)°С, % | ±(0,025/Нс + 0,05)100 |
| Предел допускаемой дополнительной относительной погрешности измерения коэрцитивной силы Нс при отклонении температуры окружающего воздуха от нормальной на каждые 10 °С, % | 0,5 от основной погрешности |
| Напряжение питания от аккумулятора, В | 12 |
| Длительность цикла измерения, с, не более | 8 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы структуроскопа до допустимого разряда аккумулятора, измерений, не менее | 500 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - измерительный блок с аккумулятором - преобразователь | 240х200х60 140х80х110 |
| Масса, кг, не более: - измерительный блок с аккумулятором - преобразователь | 2,2 1,4 |
| Длина соединительного кабеля преобразователя, м, не менее | 1,5 |
| Средняя наработка на отказ, ч, не менее | 12500 |
| Установленная безотказная наработка, ч, не менее | 1250 |
| Среднее время восстановления работоспособности, ч, не более | 4 |
| Установленный срок службы структуроскопа, лет, не менее | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | От минус 10 до 50 80 От 84 до 106 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель структуроскопа методом трафаретной печати.
Комплектность структуроскопа при поставке потребителю соответствует таблице 3. Таблица 3
| № | Наименование и условное обозначение | Количество |
| 1. | Блок электронный измерительный | 1 шт. |
| 2. | Преобразователь | 1 шт. |
| 3. | Зарядное устройство | 1 шт. |
| 4. | Стандартный образец КР-1 (1^6 А/см) | 1 шт. |
| 5. | Стандартный образец КР-2 (20^40 А/см) | 1 шт. |
| 6. | Упаковочная сумка | 1 шт. |
| 7. | Паспорт МД 427638.001 ПС | 1 экз. |
| 8. | Руководство по эксплуатации МД 427638.001 РЭ | 1 экз. |
| 9. | Методика поверки МД 427638.001 МП | 1 экз. |
осуществляется по документу МД 427638.001 МП "Структуроскопы магнитные КРМ-Ц-К2М. Методика поверки", утвержденному ФГУП "ВНИИОФИ" в августе 2014 г.
Основные средства поверки:
1. СО коэрцитивной силы (сталь), (комплект СОКС-1) ГСО 2192-89, где диапазон значений коэрцитивной силы от 1 до 40 А/см, погрешность аттестации образца по величине Нс не более ± 2%;
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, «Структуроскопы магнитные КРМ-Ц-К2М. Руководство по эксплуатации. МД 427638.001 РЭ», раздел 7.
Нормативные и технические документы, устанавливающие требования к структуроскопам магнитным КРМ-Ц-К2М
1. ТУ 4276-001-86527455-2009 «Структуроскопы магнитные КРМ-Ц-К2М. Технические условия».
2. ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности.
Структуроскопы магнитные КРМ-Ц-К2М используются вне сферы государственного регулирования обеспечения единства измерений
| Зарегистрировано поверок | 50 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
