Датчики линейных перемещений DT (далее - датчики) предназначены для измерения линейных перемещений.
Принцип работы датчиков основан на преобразовании перемещения штока в пропорциональный электрический сигнал. Принципиальная схема монтажа первичных преобразователей предусматривает температурную компенсацию в диапазоне рабочих температур.
Конструктивно датчики состоят из упругого элемента с тензорезисторами, подвижного штока и корпуса с интегрированной визуальной шкалой. Шток установлен с возможностью поступательного перемещения.
Датчики представлены различных модификаций, отличающихся диапазонами измерений, конструктивным исполнением наконечников, геометрией корпуса.
На корпус датчика наносится бумажная пломбировочная саморазрушающаяся наклейка однократного применения. Для модели DT-50A, DT-100A пломбировочная саморазрушающаяся наклейка наклеивается на стык цилиндрического корпуса датчика и крышки, через которую выходит кабель. При этом пломбировочная саморазрушающаяся наклейка должна закрывать полностью головку хотя бы одного из винтов, фиксирующих крышку. Для модели DTJA-200 пломбировочная саморазрушающаяся наклейка должна переходить с крышки датчика (с визуальной шкалой) на боковую поверхность корпуса, закрывая полностью хотя бы один из винтов крепления на конце корпуса. Знак поверки на датчики не наносится.

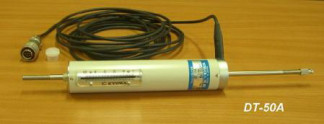

Общий вид датчиков приведен на рисунках 1, 2, 3 и 4.
| ‘1^1 | |
| Я *—-1 | |
| DTJ-A-20 | t 0 |
Рисунок 3 - Общий вид датчика DTJ-A-200.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование характеристики | DTH-A-10 | DT-50A | DT-100A | DTJ-A-200 |
| Диапазон измерений линейных перемещений, мм | от 0 до 10 | от 0 до 50 | от 0 до 100 | от 0 до 200 |
| Номинальная чувствительность при максимальном линейном перемещении, мВ/В | 5 | 1,5 | 1,5 | 5 |
| Пределы допускаемых отклонений чувствительности от номинального значения, мВ/В | ±1 | ±0,3 | ±0,3 | ±3 |
| Допускаемое значение нелинейности, приведенное к диапазону измерений, % | ±0,2 | ±1 | ±1 | ±0,6 |
| Допускаемое значение гистерезиса, приведенное к диапазону измерений, % | ±0,2 | ±1 | ±1 | ±0,6 |
| Предел среднеквадратичного отклонения случайной составляющей погрешности измерений линейных перемещений, приведенный к диапазону измерений, % | 0,2 | 0,6 | 0,6 | 0,6 |
| Рабочий диапазон температур, °С (при отсутствии конденсации влаги) | от 15 до 28 | |||
| Напряжение питания постоянного или переменного тока, В | От 1 до 4 | |||
| Входное сопротивление, Ом | 350 | 120 | 120 | 350 |
| Допускаемое отклонение входного сопротивления от его номинального значения, % | ±1 | ±3 | ±3 | ±1 |
| Выходное сопротивление, Ом | 350 | 120 | 120 | 350 |
| Допускаемое отклонение выходного сопротивления от его номинального значения, % | ±1 | ±3 | ±3 | ±1 |
| Г абаритные размеры (длинахширинахвысота), мм, не более: | 96,4Х57Х20 | 337x59x75 | 442x59x75 | 607,7x28x25 |
| Масса датчика без кабеля, г, не более: | 35 | 380 | 450 | 560 |
| Сведения о надежности: - средняя наработка на отказ, ч, не менее - средний полный срок службы, лет | 4000 6 | |||
наносится печатным способом в левой верхней части титульного листа Паспорта.
Комплектность датчиков приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Кол. | Примечание |
| Датчик линейных перемещений | DT | 1 | |
| Наконечник штока Пружинная шайба (диаметр отверстия 2,5 мм) Комплект деталей для монтажа Инструкция по эксплуатации Г арантийный талон Паспорт Протокол заводской калибровки Методика поверки | МП 11-233-2014 | 1 1 1 1 1 1 1 1 | Для моделей DTH-A-10 и DTJ-A-200 |
осуществляется по документу МП 11-233-2014 «ГСИ. Датчики линейных перемещений DT. Методика поверки», утвержденному ФГУП «УНИИМ» 22 августа 2014 г.
Перечень эталонов, используемых при поверке:
- меры длины концевые плоскопараллельные 3 разряда по ГОСТ Р 8.763-2011;
- мультиметр цифровой DMM 4050, диапазон измерения напряжения от 100 нВ до 1000 В, относительная погрешность ±0,005 %, диапазон измерения сопротивления от 100 до 400 Ом, относительная погрешность ±0,01 %.
5 3
- калибратор программируемый П320, от 10 до 10 В, относительная погрешность ±0,005 %.
Методика измерений представлена в инструкции по эксплуатации:
- раздел 5 для DTH-A-10; DTJ-A-200;
- раздел 4 для DT-50A; DT-100A.
Нормативные и технические документы, устанавливающие требования к датчикам линейных перемещений DT
1 Техническая документации фирмы изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
