Назначение

Анализаторы жидкости и газа optek серии С4000 с поточными датчиками AF 26 и TF 16 предназначены для автоматического и непрерывного измерения содержания хлора в жидкости и газе и мутности жидкости в трубо- и газопроводах.

Описание

Конструктивно анализаторы состоят из первичного измерительного преобразователя (датчика) и электронного блока (вторичного измерительного преобразователя optek С4000). Электронные блоки комплектуют различными датчиками в зависимости от определяемого компонента. Датчики AF 26 применяют для определения хлора, TF 16 - для определения мутности.

Принцип действия основан на абсорбционной оптической спектроскопии на основе использования фотометрического детектора. Сфокусированный луч с постоянной длиной волны, проходя через анализируемую среду, разделяется делителем потока, поглощается и/или рассеивается анализируемым компонентом. Ослабление интенсивности светового потока, описывается законом Бугера-Ламберта-Бера. Логарифм ослабления интенсивности светового потока пропорционален концентрации анализируемого компонента. По значению поглощения/рассеяния определяют содержание компонента.

Результаты анализа отображаются на дисплее и передаются на программируемый логический контроллер (ПЛК) или распределенную систему управления (РСУ), используя аналоговые выходы или PROFIBUS® PA.

Программное обеспечение анализаторов предусматривает диагностику состояния прибора.

Для электронного блока возможно настенное крепление.

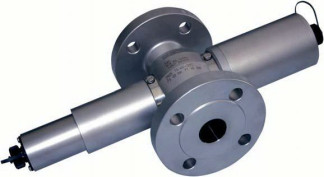

Рисунок 1.1а, б - Датчики поглощения двухканальные AF 26

Рисунок 1.2 - Датчик поглощения-рассеяния двухканальный TF 16

Рисунок 1.3 - Электронный блок (вторичный измерительный преобразователь) optek

С4000

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

(*) - и более поздние версии.

Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.

Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису. Уровень защиты программного обеспечения анализаторов жидкости и газа optek С4000 с поточными датчиками AF 26 и TF 16 от непреднамеренных и преднамеренных изменений в соответствии с Р

50.2.077-2013 «средний» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазоны измерений и пределы допускаемой приведенной погрешности измерений содержания анализируемых компонентов приведены в таблице 2.

Таблица 2

Технические параметры анализаторов жидкости и газа optek С4000 с поточными датчиками AF 26 и TF 16 приведены в таблице 3.

Таблица 3

Условия эксплуатации:

-    температура окружающей среды

-    для электронного блока, оС    от минус 10 до плюс 40

-    для датчика, оС    от 0 до плюс 40

-    относительная влажность воздуха при температуре 31 оС, %    от 0 до 80

без конденсации

-    диапазон атмосферного давления, кПа    от 76 до 112.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность

Анализатор жидкости и газа optek С4000 с поточными датчиками AF 26 и TF 16:

-    электронный блок,

-    датчики AF 26 и/или TF 16.

Комплект кабелей Монтажные кронштейны*

Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием.

Инструкция по эксплуатации.

Формуляры.

Методика поверки.

* - в зависимости от места крепления

Поверка

осуществляется по документу МП 59915-15 "Инструкция. Анализаторы жидкости и газа optek С4000 с поточными датчиками AF 26 и TF 16, заводские номера AT-PMS021AD, AT-RVC581V, AT-RVC581W, AT-SVC091A, AT-SVC091B, AT-SMS004AJ. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" "15" мая 2014 г. и входящему в комплект поставки. Основные средства поверки:

ГСО-ПГС хлор в азоте по ТУ 6-16-2956-92.

ГСО мутности 7271-96.

Источники микропотоков хлора по ТУ ИБЯЛ.418319.013-95.

Гипохлорит натрия, хч, ГОСТ 11086-76.

Установка динамическая для приготовления газовых смесей.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости и газа optek С4000 с поточными датчиками AF 26 и TF 16

Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды.
