Расходомеры электромагнитные ISOMAG, 59917-15

59917-15
Расходомеры электромагнитные ISOMAG (далее - расходомеры) предназначены для измерения объемного расхода различных электропроводных жидкостей с удельной электрической проводимостью не менее 5 мкСм/см.
Карточка СИ
Номер в госреестре 59917-15
Наименование СИ Расходомеры электромагнитные
Обозначение типа СИ ISOMAG
Изготовитель "ISOIL INDUSTRIA", Италия
Год регистрации 2015
Срок свидетельства 13.02.2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры электромагнитные ISOMAG (далее - расходомеры) предназначены для измерения объемного расхода различных электропроводных жидкостей с удельной электрической проводимостью не менее 5 мкСм/см.

Описание

Принцип действия основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока, воспринимаемая электродами и преобразующаяся в значение расхода.

Расходомеры состоят из первичного преобразователя, устанавливаемого в трубопровод с жидкостью - датчика серии MS, и конвертера серии ML, служащего для преобразования сигнала с первичного преобразователя, отображения и хранения данных.

Первичные преобразователи представляют собой втулку из немагнитного материала, с внешней стороны которой размещены магнитные катушки, с внутренней стороны - встроенные электроды для снятия ЭДС. Торцы втулки имеют присоединительные элементы для установки расходомера в трубопровод.

Датчики выпускаются в следующих модификациях MS501, MS600, MS1000, MS2410, MS2500, MS3800, MS5000, MS3770 и MS3790, различающихся диаметром, материалом датчика, электрода и изоляционного покрытия внутри втулки, способом монтажа (резьбовым, фланцевым, трехзажимным и т.д.), рабочими температурами. Модели MS3790 и ML800 - это готовые расходомеры, им не нужен конвертер. MS3800 можно установить на трубу, не отключая давления. Модель MS3770 и MS3790 устанавливают на трубу только при отключенном давлении.

Конвертеры выпускаются в следующих модификациях ML51, ML110, ML210, ML252, ML255, ML800, ML4F1, различающихся наличием или отсутствием дисплея для отображения результатов измерений, материалом корпуса, требованиями к источнику электропитания, наличием входов / выходов, рабочими температурами, дополнительными функциями.

Расходомеры могут поставляться в виде двух версий: компактной и удаленной (максимальное расстояние между конвертером и датчиком - до 500 м).

В программируемую память конвертера заносятся установочные параметры: диаметр, юстировочная характеристика и другая служебная информация о параметрах работы расходомера. Конвертер также осуществляет постоянную проверку работоспособности датчика и самодиагностику, передает информацию при нештатных ситуациях (выход за установленные границы по расходу - Мах или Min, отсутствие жидкости в трубопроводе), сохраняет режимы отображения результатов измерений, проводит обработку и архивирование полученных данных.

Конвертер может быть оснащен последовательным интерфейсом RS 232, токовым и аналоговым выходами, модулем протоколирования Profibus, HART, MODBUS для передачи измерительной информации на другие периферийные устройства.

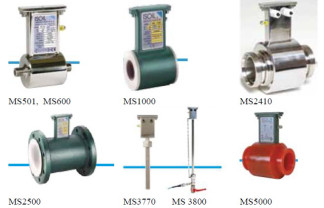

Фотографии внешнего вида датчиков и конвертеров представлены на рисунках 1 и 2.

MS1000

MS3770

MS5000

Г"

MS 3800

I

MS3790 Рис.1 - Внешний вид датчиков

ML100

ML4F1

ML 800

Рисунок 2 - Внешний вид конвертеров

Программное обеспечение

Расходомеры оснащены программным обеспечением ISOCON, которое позволяет управлять работой расходомера через USB-порт компьютера. Программное обеспечение ISOCON предназначено для программирования установочных параметров расходомера, контроля процесса измерения, считывания записанных данных.

Программное обеспечение позволяет устанавливать коды доступа, а внутри конвертера имеется блокировочный переключатель. В положение ВКЛ. доступен только режим отображения. Остальные уровни недоступны без соответствующих кодов доступа. Уровень 1 - доступ к меню настройки входов/выходов, единиц измерения, параметров трубопровода, диагностики. Код доступа создает сам пользователь (или поверитель).

Уровень 2 - сервисные функции.

Программирование расходомеров выполняется двумя способами:

-    кнопками управления, находящимися на передней панели конвертера

-    персональным компьютером с предустановленным программным обеспечением ISOCON.

Идентификационные данные программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентиф икатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

ISOCON

*

не ниже 1.0.1.8.

-

-

*

Примечание: цифры в версии программного обеспечения должны быть не ниже указанных.

Конструкция расходомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Модель

датчика

Минимальн ый объемный расход жидкости (Qmin), м3/ч

Максимальн ый объемный расход жидкости (Qmax), м3/ч

Пределы допускаемой относительной погрешности измерений объемного расхода жидкости, %

Диаметр условного прохода, Ду, мм

Габаритные размеры, мм, не более

Масса, кг, не более

Параметры измеряемой жидкости

Диапазон показаний объемного расхода жидкости, м3/ч

Температура,

оС

давление, кПа, не более

MS501

0,13

11,3

±1,5

3 - 20

200х105х191

3,2

от минус 20 до 150

1600,

4000

от 0,0013 до 11,3 при Ду до 20 мм

MS600

0,13

11,3

±1,5

3 - 20

140х89х190

3,2

MS1000

0,2112

300

±1,5

25 - 200

400х488х 579

39

от 0,2112 до 4522 при Ду до 400 мм

MS2410

0,127

283

±1,5

3 - 100

200х168х268

8,5

от минус 20 до 150

1600,

2500

от 0,0127 до 283 при Ду до 100 мм

MS2500

0,1766

300

±1,5

25 - 200

2000х2345х 2356

810

1600

от 0,1766 до 113040 при Ду до 2000 мм

MS3770

2,1704

300

± 2

200

100х30х572

4

от 0 до 150

1600,

2000

от 2,1704 до 90432 при Ду до 4000 мм

MS3790

2,1704

300

± 2

200

75х45х541

4

от 2,1704 до 22608 при Ду до 4000 мм

MS3800

13,5648

300

± 2

200

100х80х2453

4

от 13,5648 до 5426 при Ду до 4000 мм

MS5000

0,1356

90,5

± 2

25 - 80

190 х154 х 224

5

от 0 до 50

600

от 0,1356 до 90,5 при Ду до 80 мм

Таблица 1 - Метрологические и технические характеристики датчиков

Параметры источника питания: в зависимости от конвертера ML.

Потребляемая мощность: в зависимости от конвертера ML.

Условия эксплуатации:

-    температура окружающего воздуха, оС:    от минус 10 до 60 (от минус 20 до 60 для датчика MS5000);

-    относительная влажность воздуха, %, не более: 100.

Средний срок службы, лет, не менее: 12

Таблица 2 - Технические характеристики конвертеров

Наименование

Значение характеристики для модели конвертера

характеристики

ML4F1

ML 51

ML 110

ML 800

ML 210

ML 252 - ML 255

Параметры источника питания: Напряжение, В Частота, Гц

18 - 30

18 - 36

18 - 45 220/50

18 - 30

10-45

100-240/44-66

Литиевые батареи 12-60 100-240/44-66

Потребляемая мощность, В-А

10

1

6

1

25

4

Габаритные размеры, мм, не более

177х65х107

160х190х83

160х190х83

117х81х64

146х170х152

ML252: 112х125х97 ML255: 146х170х152

Масса, кг, не более

2

1

1

0,5

4

4

Условия эксплуатации:

- температура окружающего воздуха, оС

от минус 20 до 60

от минус 10 до 50

от минус 10 до 50

от минус 10 до 60

от минус 20 до 60

от минус 20 до 60

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт.

Расходомер

1

Руководство по эксплуатации

1

Паспорт

1

Методика поверки МП 70-241-2014

1

Поверка

осуществляется по документу МП 70-241-2014 «ГСИ. Расходомеры электромагнитные ISOMAG. Методика поверки», утвержденному ФГУП «УНИИМ» 29 сентября 2014 г. Периодическую поверку допускается проводить по ГОСТ Р 8.675-2009 «ГСИ. Расходомеры электромагнитные. Методика поверки».

Эталонное средство измерений, используемое при поверке:

- установка расходомерная поверочная с относительной погрешностью не более ± 0,5 %.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, распространяющиеся на расходомеры электромагнитные ISOMAG

ГОСТ 4.158-85 Система показателей качества продукции. Счетчики, дозаторы и расходомеры скоростные, объемные. Расходомеры электромагнитные. Расходомеры, дозаторы и дозирующие установки вихревые. Номенклатура показателей

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний

Техническая документация изготовителя «ISOIL INDUSTRIA», Италия.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
