Программно-аппаратные комплексы измерения интервалов времени и координат с фото- и видеофиксацией Дозор-М, 59920-15

Назначение

Программно-аппаратные комплексы измерения интервалов времени с фото и видеофиксацией «Дозор-М» (далее комплексы) предназначены для измерений значений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.

Описание

Принцип действия комплексов основан на автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, записи текущего момента времени (интервала времени) в сохраняемые фото-видеокадры, получаемые комплексом.

Функционально комплексы состоят из автономного промышленного компьютера с установленным устройством оцифровки видеосигнала, приемника ГЛОНАСС/GPS и программного обеспечения (ПО) «Дозор-М», защищенного электронным ключом, сенсорного монитора, камеры распознавания и обзора, лотка видеорегистратора с кронштейном для установки комплекса в автомобиле.

Комплексы обеспечивают фиксацию интервалов времени и изображения транспортных средств (ТС) при нахождении их в зоне контроля, расчет координат комплекса, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений правил дорожного движения.

Комплексы выпускаются в двух вариантах исполнения «Дозор-М»-00 и «Дозор-М»-01. Отличие исполнений заключается в том, что в варианте исполнения «Дозор-М»-00 блок с вычислительной подсистемой и блок видеорегистрации конструктивно совмещены, а в варианте исполнения «Дозор-М»-01 конструктивно выделены.

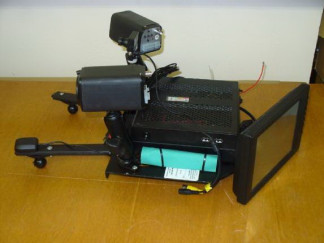

Внешний вид различных исполнений комплексов приведен на рисунках 1, 2:

(N1 VOI

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.

В функции, выполняемые встроенным в комплекс программным обеспечением (ПО),

входит:

а)    предварительная настройка модулей фотофиксации перед работой;

б)    извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ± 5 с/сутки при отсутствии сигналов от опорного источника;

в)    определение положения зон действия запрещающих знаков 3.27-3.30 с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS в составе комплекса, загружая GPS треки в формате kml, при этом каждое зафиксированное нарушение должно иметь однозначную привязку к зоне действия знака по географическим координатам;

г)    правильное (достоверное) распознавание ГРЗ ТС.

д)    первичную обработку полученного фотоматериала со следующими характеристиками:

- формат обрабатываемого файла изображения- TIF, BMP или JPG с компрессией со

100% качеством (без потерь); размер кадра-192х144, 384х288,768х576 или др.;

лист № 4 всего листов 6

-характеристики изображений ГРЗ должны размещаться в кадре целиком. Изображения символов должно быть визуально различимым, четким, не размытым. Максимальный вертикальный размер символа не более 15% ширины кадра для обработки.

Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1

Защита программного обеспечения от изменения метрологически значимой его части реализована путем установки электронного ключа.

Уровень защиты ПО измерителя и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в табл. 2 Таблица 2

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки комплекса «Дозор-М» исполнения «Дозор-М»-00 приведен в таблице 3. Таблица 3

Комплект поставки комплекса «Дозор-М» исполнения «Дозор-М»-01 приведен в таблице 4. Таблица 4

Поверка

осуществляется по документу БТКП.402169.001МП «Программно-аппаратные комплексы измерения интервалов времени и координат с фото и видеофиксацией Дозор-М». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 г.

Основное поверочное оборудование:

-    модуль коррекции времени МКВ-02Ц, рег. № 44097-10, пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU)    ± 1-10" с.

-    Имитатор сигналов глобальных навигационных спутниковых систем СН-3803М, рег. № 20278-00, Граница допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.

Сведения о методах измерений

«Программно-аппаратный комплекс измерения интервалов времени и координат с фото и видеофиксацией Дозор-М», Руководство по эксплуатации БТКП 402169.001 РЭ

лист № 6 всего листов 6

Нормативные и технические документы, устанавливающие требования к программноаппаратным комплексам измерения интервалов времени с фото и видеофиксацией «Дозор-М»

1    ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения.

2    ГОСТ 8 129-2013 ГСИ Государственная поверочная схема для средств измерения времени и частоты.

3    «Программно-аппаратный комплекс измерения интервалов времени и координат с фото и видеофиксацией «Дозор-М». Технические условия БТКП 402169.001 ТУ

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора), в том числе для автоматического выявления нарушений правил парковки и видеофиксации других событий, требующих привязки к точному времени.
