| Номер в госреестре | 59922-15 |
| Наименование СИ | Анализаторы влажности |
| Обозначение типа СИ | dew.IQ, moisture.IQ |
| Изготовитель | «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США |
| Год регистрации | 2015 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности dew.IQ, moisture.IQ (далее - анализаторы) предназначены для измерений температуры точки росы газов.
Анализаторы moisture.IQ применяют также для измерений содержания влаги в неводных жидкостях и кислорода в газах.
Анализаторы влажности состоят из первичных преобразователей (датчиков влажности) и вторичных преобразователей (электронных блоков).
Принцип действия датчиков, изготовленных на основе оксида алюминия, состоит в измерении электрической ёмкости влагочувствительного слоя датчика в зависимости от количества поглощенной влаги.
Анализаторы выполнены по модульному принципу и могут комплектоваться различными датчиками влажности, в том числе, со встроенными преобразователями давления и температуры.
Анализаторы влажности dew.IQ могут комплектоваться двумя типами датчиков влажности:
- IQ Series Probe со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока.
- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удалённость от электронного блока до 600 м.
Анализаторы влажности dew.IQ представляют собой одноканальные микропроцессорные гигрометры. Анализаторы выпускаются в различных вариантах: для крепления на панели, для крепления на стойке, для крепления на столе, для настенного крепления. На передней панели анализаторов расположены матричный жидкокристаллический дисплей, шестикнопочная панель с атмосферостойкой мембраной. Анализаторы также снабжены двумя реле аварийной сигнализации, одним реле сигнала отказа и одним аналоговым выходом. Для сбора и хранения данных используется microSD карта с объёмом памяти 32 Гб.
Конструктивно анализаторы влажности moisture.IQ имеют несколько исполнений: каркасное (для установки в стойку), настольное и щитовое. Анализаторы имеют шесть измерительных каналов, что позволяет одновременно отображать в графическом формате на сенсорном дисплее шесть параметров (содержание влаги, кислорода и другие параметры). В анализаторах имеется встроенная память, для передачи данных используется последовательный порт RS232 или RS485. На каждый канал в анализаторах предусмотрены два дополнительных входа с возможностью использования устройств с выходом 0/4 - 20 мА, два аналоговых выхода со встроенной оптической развязкой, которые обеспечивают передачу сигналов самописцам, компьютерам и другим удаленным устройствам. Кроме того, возможна установка двух реле сигнализации. Анализаторы могут использоваться с датчиками влажности М Series Probe и Moisture Image Series Probe (MISP и MISP2). Датчики серии Moisture Image имеют встроенный микропроцессор, преобразуют сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока. Также датчики MISP имеют встроенную схему цифровой компенсации, они измеряют влажность, температуру и давление.
Для измерений концентрации кислорода в анализаторах используется дополнительный электролитический датчик кислорода типа Delta F, который может быть изготовлен в водонепроницаемом кожухе для наружной установки или во взрывобезопасном кожухе для использования в опасных местах.

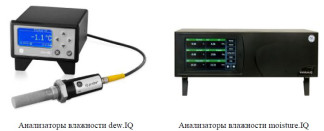

Анализаторы влажности dew.IQ Анализаторы влажности moisture.IQ
Анализаторы влажности, в которых не предусмотрены системы пробоотбора или про-боподготовки, могут комплектоваться ими в соответствии с конкретными условиями измерений.
Рис. 1 Внешний вид анализаторов влажности
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Название анализа тора | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| dew.IQ | MTS6 | MTS6 001 G.Hex | MTS6.001.G | 0FB648CB | CRC32 |
| moisture.IQ | MOISTURE.IQ | NK.NB0 | STD.001.B | IE6E6FFB | CRC32 |
Степень защиты ПО соответствует уровню "С" в соответствии с МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Анализатор | |
| moisture.IQ | dew.IQ | |
| Диапазон показаний температуры точки росы, °С | от минус 110 до плюс 60 | |
| Диапазон измерений температуры точки росы, °С: - стандартный - расширенный | от минус 80 до плюс 20 от минус 80 до плюс 60 | |
| Пределы допускаемых значений абсолютной погрешности измерений температуры точки росы, °С | ± 3 (в диапазоне от минус 80 °С до минус 65 °С) ± 2 (в диапазоне св. минус 65 °С до плюс 60 °С) | |
| Наименование характеристики | Анализатор | |
| moisture.IQ | dew.IQ | |
| Диапазоны измерений объёмной доли кислорода | от 0 до 5 %, от 0 до 10 %, от 0 до 25 %, от 0 до 5 млн-1, от 0 до 10 млн-1, от 0 до 50 млн-1, от 0 до 100 млн-1, от 0 до 500 млн-1, от 0 до 1000 млн-1, от 0 до 5000 млн-1 | - |
| Пределы допускаемых значений приведённой погрешности измерений объёмной доли кислорода, % | ± 10 (в диапазоне от 0 до 5 млн-1) ± 8 (в диапазонах от 0 до 10 млн-1 от 0 до 50 млн-1, от 0 до 100 млн-1, от 0 до 500 млн-1) ± 5 (в диапазоне от 0 до 1000 млн-1), ± 3 (в диапазонах от 0 до 5000 млн-1 от 0 до 5 %), ± 2 (в диапазонах от 0 до 10 %, от 0 до 25 %) | |
| Время выхода на режим, мин, не более | 5 | 3 |
| Напряжение питания, В: - переменного тока | 220 | |
| - постоянного | 24 | |
| Г абаритные размеры, не более, мм каркасное исполнение настольное исполнение щитовое исполнение | 482x133x357 440x133x357 542x201x357 | 57x104x122 |
| Масса, не более, кг каркасное исполнение настольное исполнение щитовое исполнение | ,2 ,4 ,3 ^ о" ^ | 0,6 |
Условия эксплуатации:
- температура окружающей среды, оС от минус 20 до плюс 60
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Анализатор влажности (в соответствии с заказом) - 1 шт.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
осуществляется по документу МП 59922-15 "Инструкция. Анализаторы влажности dew.IQ, moisture.IQ. Методика поверки", утвержденным ФГУП "ВНИИМС" 10 октября 2014 г. Основные средства поверки:
- генератор влажного газа MG101, диапазон воспроизведения температуры точки росы от минус 75 °С до (t - 10) °С, пределы допускаемой абсолютной погрешности воспроизведения содержания влаги ± 1 °С;
- ГСО-ПГС № 10253-2013;
- азот газообразный особой чистоты по ГОСТ 9293-74.
методики измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам влажности dew.IQ, moisture.IQ
ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия, США
- при осуществлении торговли, выполнении работ по расфасовке товаров;
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 91 |
| Поверителей | 10 |
| Актуальность данных | 22.11.2024 |
