Хроматографы жидкостные с масс-спектрометрическими детекторами UltiMate 3000 (хроматографы) Orbitrap Fusion, TSQ Quantiva, TSQ Endura (детекторы), 59925-15

Назначение

Хроматографы жидкостные UltiMate 3000 с масс-спектрометрическими детекторами Orbitrap Fusion, TSQ Quantiva, TSQ Endura (далее - хроматографы) предназначены для измерений содержаний широкого спектра веществ в пробах веществ и материалов, растворах, продуктах питания, почвах.

Описание

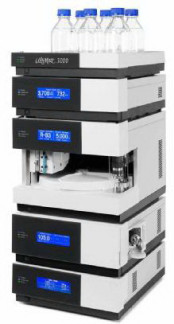

Хроматографы жидкостные UltiMate 3000 с масс-спектрометрическими детекторами Orbitrap Fusion, TSQ Quantiva, TSQ Endura комплектуются насосом высокого давления, одним из масс-спектрометрических детекторов, системой ввода пробы и персональным компьютером.

В качестве источников ионизации используются электроспрей (ESI) и химическая ионизация при атмосферном давлении (APCI).

Разделение и детектирование ионов выполняется с помощью линейной ловушка и масс-спектрометрического детектора типа «орбитальная ловушка» (Orbitrap Fusion) и тройного квад-руполя (TSQ Quantiva, TSQ Endina).

У всех моделей детектирование может быть проведено в режимах сканирования по выбранному диапазону масс или селективного ионного детектирования. Детектор Orbitrap Fusion может также работать в режиме высокого разрешения. Все детекторы, обладают функцией тандемной масс-спектрометрии, при которой из всего набора ионов выбирают только определенные (называемые родительскими), подвергнуты распаду. Образовавшиеся из них дочерние ионы сканируются и детектируются.

По специальному заказу хроматографы дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Программного обеспечения, входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры хроматографов, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Технические характеристики

Масс-спектрометрический детектор Orbitrap Fusion Диапазон измерений массового числа, а.е.м.

от 50 до 4000 от 50 до 6000 (опционально) 100 : 1

Чувствительность (отношение сигнал/шум) при дозировании 100 фг резерпина (положительная ионизация в режиме МС/МС "электроспрей" при переходе иона с m/z 609 к двум ионам-продуктам с m/z 397 и 448):

Относительное среднее квадратическое отклонение выходного сигнала хроматографа с детектором Orbitrap Fusion при автоматическом дозировании, %, не более: при автоматическом дозировании

5

10

-    площади пика

-    времени удерживания

Относительное изменение выходного сигнала за 8 часов непрерывной работы хроматографа с детектором Orbitrap Fusion, %, не более:

при автоматическом дозировании

± 5 ± 10 3 фазы 380 В 3450 1320x788x726 620

-    по площади пика

-    по времени удерживания Напряжение питания, В Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более:

Масса, кг, не более

Масс-спектрометрические детекторы TSQ Quantiva, TSQ Endura Диапазон измерений массового числа, а.е.м.

Чувствительность (отношение сигнал/шум) при дозировании 2 пг резерпина (положительная ионизации в режиме SRM "электроспрей"):

от 10 до 3000

-    TSQ Quantiva

100000 : 1 10000 : 1

-    TSQ Endura

Относительное среднее квадратическое отклонение выходного сигнала хроматографа с детекторами TSQ Quantiva, TSQ Endura, %, не более: при автоматическом дозировании

5

10

-    площади пика

-    времени удерживания Относительное изменение выходного сигнала за 8 часов непрерывной работы хроматографа с детекторами TSQ Quantiva, TSQ Endura, %, не более:

при автоматическом дозировании

± 5 ± 10 220(+15)% 3450 680x760x840 118

-    площади пика

-    времени удерживания

Напряжение питания Потребляемая мощность, В А, не более Г абаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации:

-    температура окружающей среды, °С    от 15 до 27

-    относительная влажность, %    от 40 до 80 (без конденсации)

Знак утвержденного типа

наносится на корпус прибора в виде наклейки и на титульный лист руководства по эксплуатации хроматографа методом компьютерной графики.

Комплектность

Комплектность хроматографа жидкостного UltiMate 3000 включает:

-    хроматограф UltiMate 3000

-    масс-спектрометрический детектор (по заказу);

-    насос;

-    термостат;

-    автосамплер;

-    компьютер;

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется по документу МП 59925-15 "Инструкция. Хроматографы жидкостные UltiMate 3000 с масс-спектрометрическими детекторами, Orbitrap Fusion, TSQ Quantiva, TSQ Endura. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 ноября 2014 г.

Основные средства поверки резерпин по ФС № 423267-96.

Сведения о методах измерений

нет.

Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным UltiMate 3000 с масс-спектрометрическими детекторами Orbitrap Fusion, TSQ Quantiva, TSQ Endura

Техническая документация фирмы "Thermo Fisher Scientific", США, фирмы "Thermo Fisher Scientific" (Bremen) GmbH, Г ермания.

Рекомендации к применению

-    осуществление ветеринарной деятельности;

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление деятельности в области гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной безопасности, безопасности людей на водных объектах;

-    выполнение работ по обеспечению безопасных условий и охраны труда;

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
