Газоанализаторы OXYBABY мод. M+i O2, M+i CO2, 6.0 O2, 6.0 O2/CO2, M+P CO2, M+P O2/CO2, 59931-15

Газоанализаторы "OXYBABY" модели M+i O2, M+i CO2, 6.0 O2, 6.0 O2/CO2, M+P CO2, M+P O2/CO2 (далее - газоанализаторы) предназначены для измерений содержания кислорода, диоксида углерода в инертных газах.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	59931-15
Наименование СИ	Газоанализаторы
Обозначение типа СИ	OXYBABY мод. M+i O2, M+i CO2, 6.0 O2, 6.0 O2/CO2, M+P CO2, M+P O2/CO2
Изготовитель	"WITT-Gasetechnik GmbH & Co. KG", Германия
Год регистрации	2015
Срок свидетельства	13.02.2020
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия газоанализаторов основан на непрерывном и селективном измерении электрохимическим (для О2) и/или инфракрасным сенсором (для СО2) анализируемых компонентов.

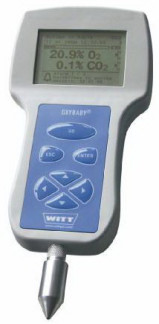

Конструктивно прибор выполнен в виде блока с ЖК дисплеем на лицевой панели. Пробы газа для анализа производятся при помощи встроенного в анализаторы насоса через зонд.

Г азоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет ходом анализа, проводит перед каждым анализом самодиагностику, промывку сенсоров воздухом и установку нулевых показаний, обрабатывает результаты измерений. Полученные результаты выводятся на жидкокристаллический дисплей.

Питание газоанализаторов осуществляется от аккумуляторов никель-металл-гидридных (NI-MH), AA.

Анализаторы имеют стандартный интерфейс RS 232 и/или интерфейс USB для работы с персональным компьютером.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Oxybaby

Control

Center-

SOFTWARE

OBCC

1.6.0.4

Газоанализаторы "OXYBABY" модели M+i O2, M+i CO2, 6.0 O2, 6.0 O2/CO2, M+P CO2, M+P O2/CO2 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблице 2.

Таблица 2
Газоанализаторы "OXYBABY"	Модели
	М +i O2, 6.0 О2,	М +i Ш2 М +Р Ш2	6.0 О2/СО2, М +Р О2/СО2
Диапазон измерений объемной доли, %:
О2	От 0 до 100	-	От 0 до 100
ТО2	-	От 0 до 100	От 0 до 100
Пределы допускаемой абсолютной погрешности измерений объемной доли, %:
O2, в диапазоне от 0 до 10 %	± 0,2
СО2 в диапазоне от 0 до 15 %	± 0,5
Пределы допускаемой относительной погрешности измерений объемной доли, %:
О2 в диапазоне св. 10 до 100 %	± 10
СО2 в диапазоне св. 15 до 100 %	± 10
Время установления показаний (при достижении 90% сигнала, Т0,9), с, не более	5
Г абаритные размеры, мм, не более	100x150x200
Масса, кг, не более	1,0
Температура окружающей среды, оС	От плюс 5 до плюс 40
Напряжение питания, В	1,2

Знак утверждения типа

наносится на газоанализатор методом штемпелевания и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор "OXYBABY" модели M+i O2, M+i CO2, 6.0 O2, 6.0 O2/CO2, M+P CO2, M+P O2/CO2 (по заказу).

Комплект ЗИП - 1 компл.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 59931-15 «Инструкция. Газоанализаторы "OXYBABY" модели M+i O2, M+i CO2, 6.0 O2, 6.0 O2/CO2, M+P CO2, M+P O2/CO2. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 сентября 2014 г. и входящему в комплект поставки. Основные средства поверки:

- ГСО-ПГС №№ 10253-2013, 10241-2013;

- азот газообразный особой чистоты 1-го сорта по ГОСТ 9293-74.

Сведения о методах измерений

приведены в руководстве по эксплуатации газоанализаторов "OXYBABY".

Нормативные документы, устанавливающие требования к газоанализаторам "OXYBABY"

ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах». ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

— выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
