| Номер в госреестре | 59936-15 |
| Наименование СИ | Установка поверочная автоматизированная |
| Обозначение типа СИ | УПВА |
| Изготовитель | ЗАО "Электон", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная автоматизированная УПВА, предназначена для воспроизведения и передачи единицы объемного расхода и объема жидкости при поверке, калибровке каналов измерения объемного расхода и объема жидкости системы погружной телеметрии «Электон-ТМСР».
Принцип действия установки основан на сличении объемного расхода и объема жидкости прошедший через эталонные расходомеры-счетчики с объемным расходом и объемом жидкости прошедшей через канал измерения объемного расхода и объема жидкости системы погружной телеметрии «Электон-ТМСР».

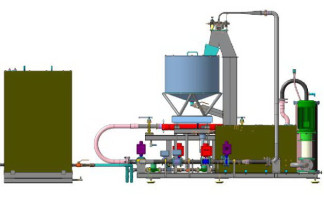

Установка УПВА состоит из:
- гидравлической системы проливной установки;
- пульта управления аппаратно-программным комплексом (АПК) проливной установки;
- блока измерения параметров внешней среды;
- весоизмерительного устройства
Гидравлическая система проливной установки служит для воспроизведения единицы объемного расхода жидкости с заданными параметрами при проведении калибровки эталонных расходомеров- счетчиков и при поверке, калибровке каналов измерения объемного расхода жидкости системы погружной телеметрии «Электон-ТМСР».
Пульт управления АПК проливной установки служит для задания, контроля и обработки данных по проведению калибровки эталонных расходомеров- счетчиков и при поверке, калибровке каналов измерения объемного расхода жидкости системы погружной телеметрии «Электон-ТМСР».
Блок измерения параметров внешней среды выполняет функции контроля за соблюдением условий проведения поверки и калибровки каналов измерения объемного расхода жидкости системы погружной телеметрии «Электон-ТМСР», а также внесение поправочных коэффициентов при калибровке эталонных расходомеров-счетчиков методом массового расхода жидкости.
Весоизмерительное устройство служит для калибровки эталонных расходомеров-счетчиков методом массового расхода жидкости в пересчете через плотность жидкости при температуре жидкости во время проведения калибровки.
Метрологически значимая часть программы «Управление» АПК УПВА на базе персонального компьютера с операционной системой Windows XP (и более поздних) - расчетный модуль работает с базой данных, создаваемой программой в измерительных циклах в процессе проведения поверки рабочих средств измерения: каналов измерения объемного расхода системы погружной телеметрии «Электон-ТМСР» (далее РСИ).
Программа «Управление» обеспечивает полную автоматизацию РСИ при выпуске из производства (первичная поверка) и после ремонта в соответствии с утвержденной методикой поверки. Программа организует автоматизированный процесс измерений объемов воды, прошедшей через эталонные расходомеры-счетчики (далее РСЭ) и РСИ в трех точках диапазона поверяемого расходомера ТМСПР (Qmin^ Qaver ^ Qmax^ Qaver ^ Qmin.) за измеренное время пролива в прямом и обратном ходе измерений. Автоматическое воспроизведение величин расхода рабочей среды в системе циркуляции проливной установки уменьшает вероятность ошибки оператора в полученных результатах измерений.
Используемые модули программного обеспечения (ПО) установки УПВА подразделяются на 2 типа:
- метрологически значимый модуль расчетов («DataPrecisionProvider.dll»);
- метрологически незначимый модуль управления УПВА («Управление стендом. exe»).
Т а б л и ц а 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DataPrecisionProvider.dll |
| Номер версии (идентификационный номер) ПО | 1.0.1407.1815 |
| Цифровой идентификатор ПО | A71B4C6A65A5B269A0B39F2ECAA90F10 |
| Другие идентификационные данные | — |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств:
- введение соответствующего пароля;
- авторизация пользователя.
Таблица 2
| Наименование характеристик | Значения |
| Измеряемая среда | вода по СанПиН 2.1.4.1074-2001 |
| Давление измеряемой среды, МПа, не более | 0,5 |
| Диапазон воспроизводимых расходов: при объемном измерении расхода, м3/ч | от 0,4 до 52 |
| Пределы допускаемой основной относительной погрешности установки, % при измерении массы при измерении объема | ±0,08 ±0,3 |
| Номинальный диаметр поверяемых расходомеров, DN | 10; 19,5; 31; 46,5 |
| Количество поверяемых рабочих средств измерения, шт. | 1 |
| Напряжение питания, В | 3х380 |
| Г абаритные размеры, мм | 4685х1745х2575 |
| Средняя наработка на отказ, ч | 20000 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха,% атмосферное давление, кПа | от плюс 10 до плюс 25 от 30 до 80 от 84 до 106,7 |
наносится на табличку закрепленную на установке УПВА гравировальным способом и в центр титульного листа руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт. | Примечание |
| 1 Установка УПВА | 1 | |
| 2 Измерительный участок ИУ1 с РСЭ Dy15 | 1 | |
| 3 Измерительный участок ИУ2 с РСЭ Dy50 | 1 | |
| 4 Руководство по эксплуатации | 1 | |
| 5 Методика поверки | 1 |
осуществляется по документу МП 0193-2-2014 «Инструкция. ГСИ. Установка поверочная автоматизированная УПВА. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 17 ноября 2014 г.
Основное поверочное оборудование:
Государственный рабочий эталон единицы массы 2 разряда в диапазоне номинальных значений от 1*10-6 до 20 кг., 3.1.ZZ3.0009.2013
Набор гирь класса M1, ГОСТ OIML R111-1-2009.
изложено в руководстве по эксплуатации «Руководство по эксплуатации. ЦТКД 403 РЭ»
Нормативные и технические документы, устанавливающие требования к установке поверочной автоматизированной УПВА
1 ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
2 Техническая документация ЗАО «Электон»
Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.510-2002
