| Номер в госреестре | 59937-15 |
| Наименование СИ | Влагомеры эталонные (компараторы) товарной нефти поточные |
| Обозначение типа СИ | УДВН-1эп |
| Изготовитель | ООО "НТП "Годсэнд-Сервис", г.Фрязино |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп (далее -влагомеры), предназначены для измерений объемного влагосодержания нефти и нефтепродуктов, а так же для проведения калибровки и поверки поточных влагомеров нефти и нефтепродуктов.
Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.

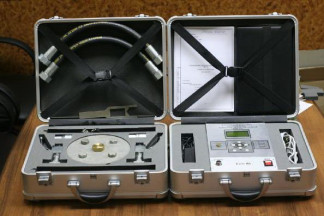

Влагомер выполнен в виде переносимого устройства со встроенной аккумуляторной батареей. Влагомер состоит из первичного измерительного СВЧ преобразователя (в дальнейшем - первичный преобразователь) и блока индикации. Влагомеры имеют маркировку взрывозащиты "1ExibIIAT3 X", соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и могут использоваться во взрывоопасных зонах помещений и наружных установок согласно гл. 3 ПУЭ и другим директивным документам, регламентирующих применение электрооборудования во взрывоопасных зонах.
Программное обеспечение влагомеров является встроенным в микропроцессорный контроллер, обеспечивает хранение градуировочных коэффициентов и градуировочной характеристики, осуществляет преобразование и вывод результатов измерений на экран графического дисплея.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в интегральную микросхему (ПЗУ) и не может быть изменено пользователем. Калибровочные коэффициенты записаны в перепрограммируемое запоминающее устройство и отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера. Их изменение недоступно для пользователя.
Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ.
Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Ver 140214 |
| Номер версии (идентификационный номер ПО) | Ver 140214 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока влагомера (рисунок 2).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, объемная доля воды, % | от 0,01 до 6,0 |
| Пределы допускаемой абсолютной погрешности измерения объемной доли воды в зависимости от влагосодержания, % - в диапазоне от 0,01 до 2 % объемной доли воды | ±0,025 |
| - в диапазоне св. 2 до 6 % объемной доли воды | ±0,04 |
| Температура измеряемой среды,°С | от минус 2 до плюс 50 |
| Температура окружающего воздуха, °С | от плюс 5 до плюс 40 |
| Верхнее значение относительной влажности, % | 80 |
| Атмосферное давление, кПа | 100±4 |
| Диапазон плотности нефти, кг/м3 | от 750 до 1050 |
| Время установления рабочего режима, с, не более | 10 |
| Масса первичного преобразователя, кг, не более | 8 |
| Масса блока индикации, кг, не более | 4 |
| Г абаритные размеры первичного преобразователя, мм, не более | 450х355х147 |
| Г абаритные размеры блока индикации, мм, не более | 450х355х147 |
| Средняя наработка на отказ с доверительной вероятностью 0,95, час, не менее | 2500 |
| Средний срок службы, лет | 6 |
| Степень защиты оболочки первичного преобразователя | IP65 |
| Степень защиты оболочки блока индикации | IP40 |
| Маркировка взрывозащиты | 1ExibIIAT3 Х |
наносится на табличку электронного блока влагомеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки влагомеров должен соответствовать таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во |
| Первичный преобразователь | УШЕФ.434844.003 | 1 |
| Кейс для переноски первичного преобразователя | BWH серии VDK 97300 | 1 |
| Блок индикации (в кейсе) | УШЕФ.433811.004 | 1 |
| Персональный компьютер (ПК) | ASUS | 1 |
| Кабель соединительный | УШЕФ.685662.003 | 1 |
| Шланг высокого давления | 2 | |
| Кран шаровой | 2 | |
| Тройник 3/4" | 2 | |
| Переходник | 2 | |
| Ключ специальный | 1 |
| Монопод | 4 | |
| Зарядное устройство | 1 | |
| Руководство по эксплуатации | УШЕФ.414432.008 РЭ | 1 |
| Паспорт | УШЕФ.414432.008 ПС | 1 |
| Сертификат соответствия ТР ТС | 1 | |
| Свидетельство об утверждении типа СИ | 1 | |
| Свидетельство о первичной поверке | 1 | |
| Влагомер эталонный УДВН-1эп. Методика поверки. | 1 |
осуществляется по документу МП 0175-6-2014 «ИНСТРУКЦИЯ. ГСИ. ВЛАГОМЕРЫ ЭТАЛОННЫЕ (КОМПАРАТОРЫ) ТОВАРНОЙ НЕФТИ ПОТОЧНЫЕ УДВН-1эп. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 20.06.2014 г.
Перечень основных средств поверки:
- Г осударственный первичный специальный эталон единицы объемного влагосодержа-ния нефти и нефтепродуктов ГЭТ 87-2011, в составе средств измерений и вспомогательных устройств, определяемом паспортом эталона. Утвержден Приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2012 г. № 252.
- Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 разряда в соответствии с ГОСТ 8.614-2013.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп.
Нормативные и технические документы, устанавливающие требования к влагомерам
1. ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»;
2. ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования;
3. ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i;
4. ВЛАГОМЕР ЭТАЛОННЫЙ (КОМПАРАТОР) ТОВАРНОЙ НЕФТИ ПОТОЧНЫЙ УДВН-1эп. Технические условия УШЕФ.414432.008 ТУ.
- в качестве рабочих эталонов 2 разряда в соответствии с ГОСТ 8.614-2013,
- осуществление торговли;
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 149 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
