| Номер в госреестре | 59942-15 |
| Наименование СИ | Газоанализаторы стационарные оптические |
| Обозначение типа СИ | СГОЭС мод. СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 |
| Изготовитель | Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»), г. Санкт-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Также газоанализатор СГОЭС может входить в комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Также по заявке потребителя газоанализатор дополнительно может оснащаться модулем видеонаблюдения МВЭС, позволяющий фиксировать изображение поля обзора газоанализатора.
Г азоанализаторы модификаций СГОЭС-2, СГОЭС-М-2 состоят из цилиндрического корпуса, двух крышек и кабельного ввода, и представляют собой взрывонепроницаемую оболочку. Опционально в состав изделия может входить дополнительный клеммный блок, и модуль отображения информации - присоединяемый цилиндрический модуль, образующий единую взрывонепроницаемую оболочку с корпусом. Газоанализаторы исполнения СГОЭС-М11-2 состоят из снабженного светодиодной индикацией цилиндрического корпуса со встроенным HART-разъемом, двух крышек и кабельного ввода, и также представляют собой взрывонепроницаемую оболочку. Корпуса газоанализаторов могут быть изготовлены как из окрашенного алюминия, так и из нержавеющей стали. Корпус состоит из клемного и оптикоэлектронного отсеков.
Каждая модификация выпускается в 28 исполнениях, отличающихся градуировкой на различные горючие компоненты. Обозначение исполнения состоит из обозначения модификации (СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2) и наименования определяемого компонента (метан, пропан и т.д.)
В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов.
В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК - излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.
Оптические элементы оптикоэлектронного блока закрываются от неблагоприятного воздействия окружающей среды металлическим (СГОЭС-2, СГОЭС-М-2) или пластиковым (СГО-ЭС-М11-2) защитным кожухом; кроме этого защитный кожух используется для подачи газовой смеси при проверке функционирования газоанализаторов.
Лист № 2 всего листов 10
В комплект поставки газоанализаторов модификаций СГОЭС-2, СГОЭС-М-2 может входить модуль видеонаблюдения МВЭС
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;
- цифровой сигнал, интерфейс HART.
- замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х программно конфигурируемых уровней («Тревога» порог 1, «Тревога» порог 2);
- размыкание и замыкание контактов реле ("сухой контакт"), срабатывающие при неисправности газоанализаторов («Неисправность»).
Газоанализаторы модификаций СГОЭС-М11-2 также обеспечивают световую сигнализацию в виде трехцветного светодиодного индикатора (зеленый «норма», оранжевый «неисправность», красный «превышение порога»).
С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптикоэлектронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации и осуществляется автоматически в случае понижения температуры ниже установленного минимального порога (плюс 20°С).
Для управления режимами работы газоанализатора используется персональный компьютер под управлением ОС семейства Windows® со специализированным программным обеспечением или HART-коммуникатор.
Газоанализаторы имеют взрывозащищенное исполнение согласно требованиям:
- Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть
1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»; ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i».
Маркировка взрывозащиты газоанализаторов:
- СГОЭС-2 1Ex d IIC T4 Gb
- СГОЭС - М -2, СГОЭС - М11- 2 1Ex d [ib] IIC T4 Gb
По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует
степени защиты IP66 по ГОСТ 14254-96.

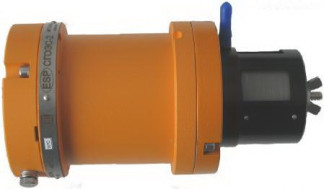

Внешний вид газоанализаторов приведен на рисунках 1 - 3. Место пломбировки корпуса газоанализатора для ограничения доступа обозначено на рисунке 4.
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
1) встроенное;
2) автономное.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485 или HART.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной части газоанализатора;
- проведение градуировки газоанализатора;
- формирование цифрового выходного сигнала.
Автономное ПО "SgoGrad" для персонального компьютера под управлением ОС семейства Windows® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | SGO (для СГОЭС-2, СГОЭС-М-2) | MSC SGOES-M11-2 (для СГОЭС-М11-2) | SgoGrad X.XX.exe |
| Номер версии (идентификационный номер) ПО | V2010710 | V 7.14 | v.2.36 |
| Цифровой идентификатор ПО | 9aa14ecbe9e4673b9a 136cf0762baec, алгоритм MD5 | 0х5950, алгоритм CRC 16 | bf3abafb7213458936 9f60a4a40170ea, алгоритм MD5 |
| Другие идентификационные данные (если имеются) | - | - | - |
| Примечания: 1) Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. 2) ^мволы «X.XX» в идентификационном наименовании автономного обеспечении указывают на номер версии, для версии 2.36 имя файла «SgoGrad 2.36.exe». | |||
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
1 Диапазоны измерений довзрывоопасных концентраций определяемых компонентов для газоанализаторов приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрывоопасных концентраций, % НКПР | объемной доли, % | абсолютной | относительной | |
| метан (CH4) | От 0 до 100 | От 0 до 4,4 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| этан (C2H5) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| пропан (C3H8) | От 0 до 100 | От 0 до 1,7 | ± 5 % НКПР (в диапазоне от 0 до 50 % НКПР) | ± 10 % (в диапазоне св. 50 до 100 % НКПР) |
| бутан (C4H10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| изобутан (^C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 % НКПР | - |
| пентан (C5H12) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР | - |
| гексан (C6H14) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрывоопасных концентраций, % НКПР | объемной доли, % | абсолютной | относительной | |
| циклогексан (C6H12) | От 0 до 50 | От 0 до 0,6 | ± 5 % НКПР | - |
| гептан (C7H16) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| метиловый спирт (CH3OH) | От 0 до 50 | От 0 до 2,75 | ± 5 % НКПР | - |
| этиловый спирт (C2H5OH) | От 0 до 50 | От 0 до 1,55 | ± 5 % НКПР | - |
| этилен (C2H4) | От 0 до 50 | От 0 до 1,15 | ± 5 % НКПР | - |
| толуол (С6Н5СН3) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| бензол (С6Нб) | От 0 до 50 | От 0 до 0,60 | ± 5 % НКПР | - |
| ацетон (СН3СОСН3) | От 0 до 50 | От 0 до 1,25 | ± 5 % НКПР | - |
| этилбензол (C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| метил-третбутиловый эфир (ШзСО(Шз)з) | От 0 до 50 | От 0 до 0,75 | ± 5 % НКПР | - |
| пара-ксилол (п-C8H10) | От 0 до 50 | От 0 до 0,55 | ± 5 % НКПР | - |
| орто-ксилол (о-C8H10) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР | - |
| изопропиловый спирт ((CH3)2CHOH) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР | - |
| пары бензина автомобильного | От 0 до 50 | - | ± 5 % НКПР | - |
| пары дизельного топлива | От 0 до 50 | - | ± 5 % НКПР | - |
| пары керосина | От 0 до 50 | - | ± 5 % НКПР | - |
| пары уайт-спирита | От 0 до 50 | - | ± 5 % НКПР | - |
| пары топлива для реактивных двигателей | От 0 до 50 | - | ± 5 % НКПР | - |
| пары бензина авиационного | От 0 до 50 | - | ± 5 % НКПР | - |
| пары бензина неэтилированного | От 0 до 50 | - | ± 5 % НКПР | - |
| Примечания: 1) - значения НКПР в соответствии с ГОСТ 30852.19-2002; 2) - градуировка СГОЭС-2 нефтепродукты, СГОЭС-М2 нефтепродукты, СГОЭС-М11-2 нефтепродукты осуществляется изготовителем на один из определяемых компонентов (определяется при заказе): - бензин автомобильный по ГОСТ Р 51313-99; - топливо дизельное по ГОСТ 305-82; - керосин по ГОСТ Р 52050-2006; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин авиационный по ГОСТ 1012-72; - бензин неэтилированный по ГОСТ Р 51866-2002. | ||||
2 Диапазон показаний для всех исполнений газоанализатора, % НКПР от 0 до 100
3 Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности 0,5
| Лист № 7 | ||
| всего листов 10 | ||
| 4 | Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды на каждые 10 oC в диапазоне от минус 60 до плюс 90 oC, в долях от пределов допускаемой основной по- | |
| грешности | 0,5 | |
| 5 | Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления на каждые 3,3 кПа в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основ- | |
| ной погрешности | 0,5 | |
| 6 | Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в пределах от 0 до 100 % (без конденсации), в долях от пределов допускае- | |
| мой основной погрешности | 0,2 | |
| 7 | Пределы допускаемой погрешности срабатывания порогового устройства, | |
| в долях от пределов допускаемой основной погрешности | 0,2 | |
| 8 | Номинальное время установления выходного сигнала газоанализатора | |
| - по уровню 0,5 (70,9), с | 10 | |
| - по уровню 0,9 (70,9), с | 20 | |
| 9 | Время прогрева газоанализатора, мин, не более | 10 |
| 10 | Изменение выходных аналогового и цифрового сигналов за регламентированный интервал времени 24 ч не более 0,5 в долях от пределов допускаемой основной погрешности. | |
| 11 | Электрическое питание газоанализатора осуществляется постоянным то- | |
| ком напряжением, В от 18 до 32 | ||
| 12 | Максимальная электрическая мощность, потребляемая газоанализатором, | |
| должна быть не более, В-А | 5,5 | |
| в режиме обогрева не более, В-А | 7,9 | |
| 13 | Габаритные размеры газоанализатора, мм, не более: для модификаций СГОЭС-2, СГОЭС-М-2 | |
| - высота | 190 | |
| - ширина | 120 | |
| - длина | 370 | |
| для модификации СГОЭС-М11-2 | ||
| - высота | 135 | |
| - ширина | 135 | |
| - длина | 245 | |
| 14 | Масса газоанализатора, кг, не более | |
| - СГОЭС-2, алюминиевый корпус | 4,2 | |
| - СГОЭС-М-2, алюминиевый корпус | 4,8 | |
| - СГОЭС-М-2, корпус нержавеющая сталь | 6,5 | |
| - СГОЭС-М11-2, корпус нержавеющая сталь | 5,0 | |
| - СГОЭС-М11-2, алюминиевый корпус | 2,5 | |
| 15 | Средний срок службы, лет | 15 |
| 16 | Вероятность безотказной работы газоанализаторов за время (наработку) 2 года | - е м е н |
нее 0,95.
Рабочие условия эксплуатации
- диапазон температуры окружающей и анализируемой сред, oC от минус 60 до 90
- относительная влажность при температуре 35 оС, % до 100 (без конденсации)
- диапазон атмосферного давления, кПа от 80 до 120
Знак утверждения типа наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.
Комплект поставки газоанализатора СГОЭС - М11-2 приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Примечание |
| Г азоанализатор СГОЭС-М11 (в комплекте с защитным кожухом) | ЖСКФ.413311.002-11 ЖСКФ.301261.061-04 | - |
| Заглушка (%“ NPT) | ЖСКФ.714751.027 | количество и типоразмер кабельной арматуры -согласно заявки потребителя |
| Кабельный ввод CG 201 (%“ NPT) | ЖСКФ.305311.201 | |
| Крепеж и прочие принадлежности: - болт М8*30 - шайба-гровер М8 - шайба М8 - гайка М8 | 2 шт. на изделие 2 шт. на изделие 4 шт. на изделие 2 шт. на изделие | |
| Камера калибровочная | ЖСКФ.301261.064-01 | 1 шт. на поставку (не более 10 изделий) |
| Паспорт | ЖСКФ.413311.002 ПС | 1 шт. на изделие |
| Методика поверки | МП-242-1827-2014 | 1 шт. |
| Руководство по эксплуатации | ЖСКФ.413311.002 М11 РЭ | 1 комплект на изделие (CD-диск 1 шт.) |
| Программное обеспечение SgoGrad | ||
| Копии сертификатов и т.п. |
Комплект поставки газоанализатора СГОЭС-2, СГОЭС-М-2 приведен в таблице 4.
Таблица 4
| Наименование | Обозначение | Примечание |
| Г азоанализатор СГОЭС-2, СГОЭС-М-2 (в комплекте с защитным кожухом) | ЖСКФ.413311.002 | исполнение определяется при заказе |
| Кабельный ввод (резьба М16 по умолчанию) | ЖСКФ.305311.101 | количество и типоразмер кабельной арматуры -согласно заявки потребителя |
| Модуль отображения информации | по заказу | |
| Крепеж и прочие принадлежности: - болт М6*25 - шайба М6 - гайка М6 | 4 шт. на изделие 8 шт. на изделие 4 шт. на изделие | |
| Камера калибровочная | ЖСКФ.301261.064 | 1 шт. на поставку (не более 10 изделий) |
| Паспорт | ЖСКФ.413311.002 ПС или ЖСКФ .413311.002-М ПС | 1 шт. на изделие |
| Наименование | Обозначение | Примечание |
| Руководство по эксплуатации | ЖСКФ.413311.002 РЭ или ЖСКФ.413311.002-М РЭ | 1 комплект на изделие (CD-диск 1 шт.) |
| Программное обеспечение SgoGrad | ||
| Копии сертификатов и т.п. | ||
| Методика поверки | МП-242-1827-2014 | 1 шт. |
осуществляется по документу МП-242-1827-2014 "Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» "24" октября 2014 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси состава метан - азот (ГСО 9750-2011), этан -воздух (ГСО 10244-2013), пропан - азот (ГСО 10262-2013), бутан - воздух (ГСО 10246-2013), изобутан - воздух (ГСО 10333-2013), н-пентан - воздух (ГСО 10364-2013), гексан - воздух (ГСО 10335-2013), этилен - воздух (ГСО 9853-2011), ацетон - воздух (ГСО 10385-2013), бензол - воздух (ГСО 10366-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- бензин неэтилированный по ГОСТ Р 51866-2002, топливо дизельное по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный по ГОСТ Р 51866-2002, бензин авиационный по ГОСТ 1012-72;
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В;
- азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением.
Методика измерений приведена в документах «Газоанализаторы СГОЭС. Руководство по эксплуатации», ЖСКФ.413311.002 РЭ, «Газоанализаторы СГОЭС-М. Руководство по эксплуатации», ЖСКФ.413311.002-М РЭ, «Газоанализаторы СГОЭС-М11. Руководство по эксплуатации», ЖСКФ.413311.002-М11 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным оптическим СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2
1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
5 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 Технические условия ЖСКФ 413311.002 ТУ.
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
