Весы конвейерные КУРС, 59947-15

Назначение

Весы конвейерные КУРС (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых ленточными конвейерами.

Описание

Весы состоят из грузоприёмного устройства (далее - ГПУ) с одной или несколькими роликоопорами со встроенными датчиками, датчика скорости и интегратора.

Принцип действия весов заключается в преобразовании нагрузки с помощью весоизмерительных тензорезисторных датчиков (далее - датчик), а также скорости движения ленты с помощью датчика скорости в электрические сигналы, с последующим их преобразованием в цифровой вид интегратором, обработкой и выдачей на табло индикации измеренных значений суммарной массы взвешиваемого материала, линейной плотности и производительности. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты.

Датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные Z6, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр СИ РФ № 15400-13);

-    датчики весоизмерительные тензорезисторные RTN, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр СИ РФ № 21175-13);

-    датчики весоизмерительные тензорезисторные HBS, изготавливаемые «CAS Corporation», Корея (Госреестр СИ РФ № 51261-12);

-    датчики весоизмерительные тензорезисторные NHS, изготавливаемые «Keli Sensing Technology (Ningbo) Co.,Ltd», Китай (Госреестр СИ РФ № 57674-14);

-    датчики весоизмерительные тензорезисторные Bend Beam, модификации BМ11, L6W, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (Госреестр СИ РФ № 55198-13).

Интеграторы, используемые в составе весов:

-    интеграторы Milltronics BW100, изготавливаемые «Siemens Canada Limited Inc», Канада;

-    интеграторы Milltronics BW500, изготавливаемые «Siemens Canada Limited Inc», Канада;

-    интеграторы - приборы весоизмерительные ПВ-23, изготавливаемые ООО «ИЦ «АСИ», г. Кемерово;

-    интеграторы - приборы весоизмерительные ПВ-15, изготавливаемые ООО «ИЦ «АСИ», г. Кемерово, в комплектации программно-техническим комплексом на базе персонального компьютера или программируемого контроллера (далее — ПТК), включающим в себя программное обеспечение «АРМ «Весы конвейерные», осуществляющее окончательное интегрирование измерительной информации и отображение результатов измерения массы.

Датчики скорости, используемые в составе весов:

-    датчики скорости ДС, изготавливаемые ООО «ИЦ «АСИ», г. Кемерово;

-    датчики скорости Milltronics RBSS, изготавливаемые «Siemens Canada Limited Inc», Канада;

-    датчики скорости NJ, изготавливаемые «Pepperl + Fuchs Gmbh», Г ермания.

Лист 2 всего листов 6

Модификации весов имеют обозначения КУРС-[1] [2] ([3] / [4] / [5]) [6] / [7] расшифровка обозначений указана в таблице 1.

Таблица 1

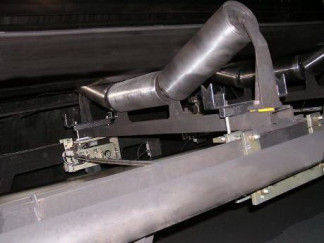

Общий вид модификации весов КУРС-1М представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) весов представлено встроенным ПО интеграторов BW100, BW500, ПВ-23 и автономным ПО АРМ «Весы конвейерные» с интегратором ПВ-15.

В интеграторах BW100, BW500, ПВ-23 защита от несанкционированного доступа к исполняемому коду, настройкам и данным измерений обеспечивается пломбированием корпуса и аппаратно-программными методами, при которых невозможна модификация ПО без физического доступа к компонентам, расположенным внутри корпуса и применения специализированного оборудования производителя.

Интегратор ПВ-15 работает совместно с ПТК на базе персонального компьютера с автономным программным обеспечением АРМ «Весы конвейерные». Исключение возможности внесения аппаратных изменений в измерительный канал обеспечивается пломбированием передней крышки и корпуса. Метрологически значимый модуль в автономном ПО АРМ «Весы конвейерные» защищен от преднамеренных и непреднамеренных изменений путём автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа, путём использования системы разграничения прав доступа, использования для информационного обмена защищённого интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий.

Идентификационные признаки встроенного ПО интеграторов BW100, BW500 и ПВ-23 отображаются на дисплее при включении, идентификационные признаки ПО «АРМ «Весы конвейерные» доступны для просмотра во встроенном меню ПТК («Справка -

О программе»).

Идентификационные данные ПО весов приведены в таблице 2.

Таблица 2

Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014.

Схемы пломбирования весов от несанкционированного доступа представлены на рисунке 2.

Схема пломбировки BW100

ТТ

I 1

Место соединения передней крышки    и    корпуса

пломбируется наклейкой

Схема пломбировки ПВ-23    Схема пломбировки ПВ-15

Русунок 2 - Схемы пломбировки весов Метрологические и технические характеристики

Пределы допускаемой погрешности весов по ГОСТ 30124-94, % от измеряемой массы:

-    для модификаций КУРС-1............................................................................±1,0; ±1,5; ± 2,0

-    для модификаций КУРС-2; КУРС-4;'КУРС-6±1,0; ±1,5; ± 2,0

Наибольшая линейная плотность взвешиваемого материала, кг/м..................20; 40; 80; 125; 160;

200; 250; 320; 400; 500; 630; 800; 1000; 1250

Наименьшая линейная плотность взвешиваемого материала составляет 20% наибольшей линейной плотности.

Наименьший предел взвешивания составляет 0,1 % от массы материала, взвешиваемого на весах в течение 1 ч при наибольшей линейной плотности.

Дискретность суммирующих счётчиков, т...................................0,001; 0,01; 0,1; 1; 10; 100; 1000

Ширина ленты конвейера, мм........................................................................................от 400 до 3000

Угол наклона конвейерной ленты, не более...................................................................................20°

Угол наклона боковых роликоопор, не более................................................................................30°

Скорость движения ленты конвейера, м/с, не более.........................................................................5

Параметры электрического питания весов от сети переменного тока:

-    напряжение, В................................................................................................................220 -|2

-    частота, Гц.......................................................................................................................50 ± 1

Потребляемая мощность, В-А, не более.......................................................................................1000

Диапазоны рабочих температур для ГПУ, °С, при использовании датчиков:

-    RTN....................................................................................................от минус 30 до плюс 50

-    Z6........................................................................................................от минус 30 до плюс 40

-    HBS, BM11, L6W, NHS...................................................................от минус 10 до плюс 40

Диапазоны рабочих температур, °С, для интегратора:

-    ПВ-15.................................................................................................от минус 30 до плюс 50

-    BW100, BW500, ПВ-23...................................................................от минус 20 до плюс 40

Габаритные размеры ГПУ, мм:

-    длина, не более...................................................................................................................6000

-    ширина................................................................................................................................3600

-    высота, не более.................................................................................................................1000

Масса весов, кг, не более.................................................................................................................1500

Полный средний срок службы, не менее...........................................................................................12

Вероятность безотказной работы за 2000 ч...................................................................................0,92

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на ГПУ, и титульный лист руководства по эксплуатации УФГИ.404631.003 РЭ.

Комплектность

Весы конвейерные КУРС в сборе................................................................................1 компл.

Руководство по эксплуатации...........................................................................................1 экз.

Паспорт на весы...................................................................................................................1 экз.

Руководство по эксплуатации на интегратор.................................................................1 экз.

Поверка

осуществляется по ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».

Основное поверочное оборудование - весы неавтоматического действия, соответствующие среднему классу точности по ГОСТ OIML R 76-1-2011.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к весам конвейерным КУРС

1    ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы» (по метрологическим характеристикам).

3    ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».

Рекомендации к применению

Осуществление торговли.

Выполнение государственных учётных операций.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
