| Номер в госреестре | 59949-15 |
| Наименование СИ | Измерители параметров гладких и резьбовых калибров |
| Обозначение типа СИ | MasterScanner |
| Изготовитель | "IAC Geometrical Engineers B.V.", Нидерланды |
| Год регистрации | 2015 |
| Срок свидетельства | 13.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров гладких и резьбовых калибров «MasterScanner» (далее «измерители») предназначены для комплексных автоматизированных измерений геометрических параметров калибров цилиндрических и конических с разным типом профиля.
Принцип действия измерителей основан на сканировании профиля калибра подвижным контактным щупом и последующей математической обработке полученного двухмерного контура.

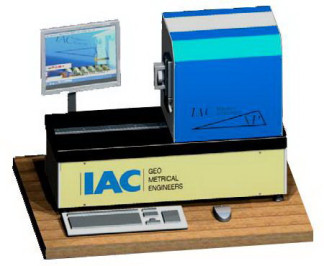

Конструктивно измерители состоят из измерительного блока, установленного на гранитном основании. В измерительном блоке установлен патрон для сменных контактных щупов, снабженный измерительными шкалами. На направляющих, расположенных на гранитном основании, устанавливается вертикальный зажим для закрепления калибра в измерителе. Вертикальный зажим имеет фиксирующую рукоятку, предотвращающую свободное перемещение вдоль направляющих. Исполнения измерителей различаются по диапазону измерений.
В комплект поставки измерителей входят калибровочный образец для компенсации геометрических параметров контактных щупов, образец для установки базовой плоскости, а также наборы фиксаторов для установки в измеритель калибров разных габаритных размеров и типа (пробок и колец). Измерители также снабжаются устройством для проверки измерительного усилия контактных щупов. По требованию заказчика измерители комплектуются наборами установочных калибров-колец и/или калибров-пробок.
Управление перемещением контактных щупов осуществляется при помощи персонального компьютера.
Измерители работают с автономным программным обеспечением MSXP (ПО), входящим в комплект поставки. ПО обеспечивает управление перемещением контактного щупа, отображение контура калибра, получаемого в процессе измерения, передачу, запись и обработку результатов измерений.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MSXP |
| Номер версии (идентификационный номер) ПО | 2.41.4 |
| Цифровой идентификатор ПО | dcc0968a8f3c662a9a4bd55cddc9f52e (MD5), файл «msxp.exe» |
| Другие идентификационные данные (если имеются) | - |
При нормировании метрологических характеристик учтено влияние ПО.
ПО не предусматривает возможность доступа в настройки ПО, для чего необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики измерителей представлены в таблице 2.
Таблица 2
| Наименование характеристики и единицы измерений | Значение характеристики | ||||
| Исполнение | |||||
| 6025 | 6060 | 10025 | 10060 | 16060 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон измерений наружных размеров, мм | 1-50 | 1-50 | 1-90 | 1-90 | 1-150 |
| Диапазон измерений внутренних размеров, мм | 2,5-60 | 2,5-60 | 2,5-100 | 2,5-100 | 2,5-160 |
| Пределы допускаемой абсолютной погрешности измерений диаметров резьбовых калибров, мкм: - калибр-кольцо с внутренним диаметром более 10 мм; - калибр-кольцо с внутренним диаметром от 2,5 до 10 мм; - калибр-пробка. | ±(2,0+5x10-6xL*) ±(2,5+5 x10-6xL) ±(1,5+5x10-6xl) | ±(2,5+5 x10-6xL) ±(3,0+5x10-6xL) ±(2,0+5x10-6xl) | ±(2,5+5 x10-6xL) ±(3,0+5x10-6xL) ±(2,0+5x10-6xl) | ±(3,0+5x10-6xL) ±(3,5+5 x10-6xL) ±(2,5+5 x10-6xL) | ±(3,0+5x10-6xL) ±(3,5+5x10-6xL) ±(2,5+5x10-6xl) |
| Пределы допускаемой абсолютной погрешности измерений диаметров гладких калибров, мкм: - калибр диаметром более 10 мм; - калибр диаметром от 1 до 10 мм. | ±(1,0+5x10-6xL) ±(2,0+5x10-6xl) | ±(1,5+5x10-6xL) ±(2,5+5 x10-6xl) | ±(1,5+5x10-6xL) ±(2,5+5 x10-6xl) | ±(2,0+5x10-6xL) ±(3,0+5x10-6xl) | ±(2,0+5x10-6xL) ±(3,0+5x10-6xl) |
| Максимальная длина сканирования, мм | 25 | 60 | 25 | 60 | 60 |
| Диапазон измерений угла профиля резьбы, градус | 10-90 | ||||
| Пределы допускаемой абсолютной погрешности измерений угла профиля резьбы, градус | ±0,1 | ||||
| Минимальный шаг резьбы, мм ** | 0,1 | ||||
Таблица 2 (продолжение)
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Пределы допускаемой абсолютной погрешности измерений шага резьбовых калибров, мкм: - калибр-кольцо с внутренним диаметром более 10 мм; - калибр-кольцо с внутренним диаметром от 2,5 до 10 мм; - калибр-пробка. | ±(1,0+5x10-6xL) ±(2,0+5x10-6xL) ±(1,0+5x10-6xl) | ±(1,0+5x10-6xL) ±(1,0+5x10-6xL) ±(1,0+5x10-6xl) | ±(1,0+5x10-6xL) ±(1,0+5x10-6xL) ±(1,0+5x10-6xl) | ±(1,0+5x10-6xL) ±(1,0+5x10-6xL) ±(1,0+5x10-6xl) | ±(1,0+5x10-6xL) ±(1,0+5x10-6xL) ±(1,0+5x10-6xl) | |
| Пределы допускаемой абсолютной погрешности измерений конусности, мкм/м***: - для гладких калибров; - для резьбовых калибров | ±0,3 ±1,0 | |||||
| Дискретность отсчета, мкм | 0,1 | |||||
| Измерительное усилие, Н | 0,13±0,01 | |||||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 695x350x900 | 870x350x900 | ||||
| Масса, кг, не более | 150 155 155 160 | 225 | ||||
| Масса измеряемого калибра, кг, не более | 20 | |||||
| Параметры электропитания | Напряжение (230±23) В либо (110±11) В переменного тока частотой (50-60) Гц | |||||
| Средний срок службы, лет | 5 | |||||
| Наработка на отказ, ч | 5000 | |||||
* L - измеряемая величина в мкм.
** максимальный шаг резьбы соответствует максимальной длиной сканирования.
*** диапазон измерений конусности определяется углом при вершине наконечника контактного щупа и соответствует углу конуса ф (0-90)°.
Таблица 3
| Наименование параметра и единицы измерений | Значение параметра | ||
| Угол при вершине, градус | 45 | 22,5 | 40 |
| Рабочая длина, мм | 2,2; 3,0; 3,5; 4,4; 5,0; 6,0; 7,0; 9,0; 11,0; 18,0 | 6,0; 8,0; 10,5; 12,5; 18,0 | 11,0 |
Условия эксплуатации:
о/~'
от 19 до 21; от 55 до 65; от 84 до 106,7.
- диапазон температуры окружающего воздуха, С
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса измерителей в виде наклейки.
Комплектность измерителей представлена в таблице 4.
Таблица 4
| № п/п | Наименование | Количество, шт. |
| 1 | Измеритель | 1 |
| 2 | Вертикальный зажим | 1 |
| 3 | Калибровочный образец | 1 |
| 4 | Образец для установки базовой плоскости | 1 |
| 5 | Фиксаторы для внутренних измерений * | 1 |
| 6 | Фиксаторы для наружных измерений * | 1 |
| 7 | Набор контактных щупов * | 1 |
| 8 | Набор гладких калибров-пробок * | 1 |
| 9 | Набор гладких калибров-колец * | 1 |
| 10 | Устройство для проверки измерительного усилия контактных щупов | 1 |
| 11 | Персональный компьютер | 1 |
| 12 | Программное обеспечение | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Методика поверки МП 2512-0007-2014 | 1 |
* состав наборов формируется по требованию заказчика.
осуществляется по документу МП 2512-0007-2014 «Измерители параметров гладких и резьбовых калибров «MasterScanner». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 ноября 2014 г.
Основными средствами поверки являются калибры для замковой резьбы контрольные и рабочие по ГОСТ 8867-89, эталонные измерительные кольца 3-го разряда по ГОСТ Р 8.763-2011.
Методика измерений приведена в документе «Измерители параметров гладких и резьбовых калибров «MasterScanner». Руководство по эксплуатации», 2013 год.
Нормативные и технические документы, устанавливающие требования к измерителям параметров гладких и резьбовых калибров «MasterScanner»
Техническая документация фирмы «IAC Geometrical Engineers B.V.» (Нидерланды).
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
