| Номер в госреестре | 59961-15 |
| Наименование СИ | Тестер Франклина |
| Обозначение типа СИ | FT510 |
| Изготовитель | "Brockhaus Messtechnik", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестер Франклина FT510 (далее - тестер), зав. № BM1349130733, предназначен для измерения коэффициента сопротивления изоляционного покрытия образцов из анизотропной (ГОСТ Р 53934) и изотропной (ГОСТ Р 54480) электротехнической стали по методике ГОСТ 12119.8 в диапазоне от 0 до 1000 Ом-см2
Принцип действия тестера основан на том, что десять металлических электродов с известной площадью контакта накладывают с определенным давлением на поверхность образца электротехнической стали с изоляционным покрытием. Между электродами и металлической основой образца создают напряжение определенной величины (0,5 В) и измеряют общий ток с десяти электродов с помощью прецизионного резистора, находящегося вне стабилизирующего контура. По измеренному значению тока вычисляют коэффициент сопротивления изоляционного покрытия.

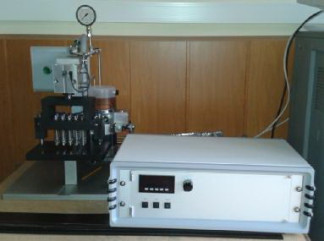

Тестер включает в себя блок электропитания и испытательный прибор, состоящий из измерительной головки с десятью металлическими электродами заданной площади контакта, гидравлического блока для создания давления на электроды и блока управления для подъема и опускания измерительной головки.
Процесс измерения автоматизирован.
Значение тока выводится на дисплей источника питания и на дисплей компьютера. Результат вычисления коэффициента сопротивления изоляционного покрытия выводится на дисплей компьютера в числовом виде.
Место нанесения знака утверждения типа
Место нанесения поверительного клейма или знака поверки в виде наклейки
В составе тестера используется программное обеспечение (ПО), указанное в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения тестера
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Franklin Reader |
| Номер версии (идентификационный номер) ПО | 1.2 |
| Цифровой идентификатор ПО | 7D 6BAB387CF4B37E9 0EA9F 7FED979ACD |
| Другие идентификационные данные (если имеются) | — |
Уровень защиты ПО тестера от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
ПО используется для сбора и обработки полученных данных. Результат вычисления коэффициента сопротивления изоляционного покрытия выводится на дисплей компьютера в числовом виде. Есть возможность вывода данных на принтер.
| Наименование характеристики | Значение характеристики | Единица измерения |
| Диапазон измерения коэффициента сопротивления изоляционного покрытия | от 0 до 1000 | Ом-см2 |
| Пределы допускаемой относительной погрешности измерения коэффициента сопротивления изоляционного покрытия | ± 5,5 | % |
| Диапазон измерения постоянного тока | от 0,003 до 1,0 | А |
| Пределы допускаемой относительной погрешности измерения постоянного тока | ± 1 | % |
| Относительная погрешность задаваемого значения опорного напряжения (Ином = 0,5 В) | ± 0,5 | % |
| Сопротивление резисторов, соединенных с электродами | 5,00 ± 0,05 | Ом |
| Сопротивление шунта | 1,000 ± 0,001 | Ом |
| Общая площадь электродов | 645 ± 6 | 2 мм |
| Давление, создаваемое электродами | 1290,0 ± 64,5 | Н |
| Габаритные размеры, не более: - блок электропитания - испытательный прибор | 530 х 320 х 180 400 х 370 х 580 | мм мм |
| Масса: - блок электропитания - испытательный прибор | 6 60 | кг кг |
| Параметры электрического питания: - напряжение питающей сети - частота питающей сети | 230,0 ± 11,5 50,0 ± 2,5 | В Гц |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха (при t=25 °С), не более | 20 ± 5 80 | °С % |
наносится типографским способом на титульный лист Руководства по эксплуатации в левой верхней части листа и на корпус источника питания тестера в виде наклейки.
| № п/п | Наименование | Кол-во |
| 1 | Блок электропитания | 1 шт. |
| 2 | Испытательный прибор | 1 шт. |
| 3 | Компьютер | 1 шт. |
| 4 | Руководство по эксплуатации | 1 экз. |
| 5 | ГСИ. Тестер Франклина. Методика поверки МП 95-261-2014 | 1 экз. |
| 6 | Описание | 1 экз. |
осуществляется по документу МП 95-261-2014«ГСИ. Тестер Франклина. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 18.12.2014 г.
Эталонные средства измерений, используемые для поверки:
- мост постоянного тока, диапазон от 0 до 10 Ом, класс точности 0,1;
- динамометр сжатия образцовый 3 разряда, диапазон от 0 до 2 кН;
- микрометр, диапазон от 0 до 25 мм, класс точности 2;
- магазин сопротивления, диапазон от 0,01 Ом до 100 кОм, класс точности 0,05/4 х 10-6.
Методика измерений входит в состав Руководства по эксплуатации «Тестер Франклина FT510, автоматический. Версия 1.2».
Нормативные документы, устанавливающие требования к тестеру Франклина
ГОСТ 12119.8-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия».
Техническая документация фирмы «BROCKHAUS MESSTECHNIK» (Германия).
