| Номер в госреестре | 59968-15 |
| Наименование СИ | Тестеры средств радиосвязи |
| Обозначение типа СИ | CMA180 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 17.10.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры средств радиосвязи CMA180 предназначены для измерений амплитудночастотных характеристик сигналов, параметров их модуляции, а также воспроизведения смодулированных и модулированных сигналов.
Принцип действия тестеров средств радиосвязи CMA180 основан на комбинации в одном приборе функционалов анализатора спектра с гетеродинным переносом исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналоговоцифрового преобразователя (АЦП) с блоком цифровой обработки, а также генератора сигналов с системой цифровой фазовой автоподстройки частоты и квадратурным модулятором с источником модулирующих колебаний на основе цифро-аналогового преобразователя (ЦАП). В низкочастотной области предусмотрена возможность прямой работы АЦП и ЦАП для анализа и генерации сигналов звукового диапазона частот. Для измерений больших уровней мощности используется встроенный отключаемый аттенюатор.
Конструктивно тестеры средств радиосвязи CMA180 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную и низкочастотную части и управляющий компьютер.
Тестеры систем радиосвязи CMA180 работают под управлением встроенного компьютера с операционной системой Windows и специализированного программного обеспечения. Тестеры систем радиосвязи позволяют проводить измерения в ручном и автоматическом (по интерфейсам USB, GPIB, LAN) режимах.
Тестеры систем радиосвязи CMA180 имеют следующие опции:
- CMA-B110B - генератор модулирующих сигналов произвольной формы;
- CMA-B690A/B690M - генератор опорной частоты повышенной точности;
- CMA-B612А - интерфейс GPIB;
- CMA-K120 - опция анализатора спектра.

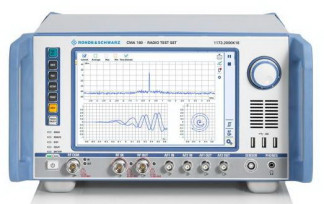

Внешний вид тестеров средств радиосвязи CMA180 и место нанесения наклейки со знаком утверждения типа приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Для управления режимами работы тестеров средств радиосвязи CMA180 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «CMA Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с тестерами CMA180 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Метрологически значимая часть ПО тестеров средств радиосвязи CMA180 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CMA Firmware |
| Номер версии (идентификационный номер) ПО | Версия 1.0.11 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
| Место нанесения | |
| наклейки со знаком | |
| утверждения типа | |
| f |
Таблица 2 - Параметры опорной частоты
| Выход/вход опорной частоты | 10 МГц | |
| Пределы допускаемой относительной погрешности 5f внутренней опорной частоты | Штатно | ± 1 х 10-6 |
| Опция B690А | ± 1 х 10-7 | |
| Опция B690M | ± 3 х 10-8 | |
Таблица 3 - Параметры генератора высокочастотного
| Диапазон частот | от 0,1 МГц до 3 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом на выходе RF OUT | от 0,1 МГц до 30 МГц | (от минус 120 до 8) дБмВт1 |
| от 30 МГц до 2 ГГц | (от минус 120 до 10) дБмВт | |
| от 2 ГГц до 3 ГГц | (от минус 112 до 5) дБмВт | |
| Дискретность установки уровня выходного сигнала | 0,01 дБ | |
| Пределы допускаемой абсолютной погрешности установки уровня | от 0,1 МГц до 1 МГц от 1 МГц до 2 ГГц от 2 ГГц до 2,7 ГГц от 2,7 ГГц до 3 ГГц | ± 2 дБ ± 1 дБ ± 2 дБ ± 2 дБ |
| Предел допускаемого значения КСВН выхода RF OUT | 1,5; волновое сопротивление 50 Ом | |
| Тип выходного разъема | N «розетка» | |
| Уровень гармонических составляющих для уровня выходного сигнала 2 дБмВт, не более: | минус 30 дБн2 | |
| Уровень негармонических составляющих, не более: от 100 кГц до 30 МГц от 30 МГц до 2000 МГц от 2 ГГц до 3 ГГц | минус 60 дБн минус 55 дБн минус 45 дБн | |
| Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, не более | минус 110 дБн/Гц3 | |
| Диапазон установки коэффициента амплитудной модуляции Кам | от 0 до 100 % | |
| Дискретность установки Кам | 0,1 % | |
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (внутренняя модуляция) | ± 1 % | |
| Коэффициент гармоник огибающей в режиме АМ | не более 1 % | |
| Диапазон модулирующих частот для АМ | от 0,1 Гц до 21 кГц | |
| Диапазон установки девиации частоты | от 0 до 100 кГц | |
| Пределы допускаемой погрешности установки девиации | ± (0,01 хFд + 30 Гц) | |
1 дБмВт - дБ относительно 1 мВт
2 дБн - дБ относительно несущей
3 дБн/Г ц - дБ относительно уровня несущей, приведенный к полосе пропускания 1 Гц
| частоты Fд (внутренняя модуляция) | |
| Коэффициент гармоник огибающей в режиме ЧМ | не более 1 % |
| Диапазон модулирующих частот для ЧМ | от 0,1 Гц до 21 кГц |
Таблица 4 - Параметры анализатора высокочастотного
| Диапазон установки опорных уровней мощности | RF IN | (от минус 36 до 20) дБмВт |
| RF COM | (от минус 13 до 50) дБмВт | |
| Динамический диапазон относительно уровня опорной мощности при полосе пропускания 1 кГц, не менее | от 1 МГц до 2 ГГц | 95 дБ |
| от 2 ГГц до 3 ГГц | 90 дБ | |
| Уровень фазовых шумов на несущей частоте 1 ГГц при отстройке от несущей 10 кГц, не более | минус 110 дБн/Гц | |
| Пределы допускаемой абсолютной погрешности измерения уровня | ±1 дБ | |
| Уровень гармонических искажений относительно несущей, не более | минус 30 дБ | |
| Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов относительно несущей, не менее | от 0,1 МГц до 2 ГГц | минус 55 дБ |
| от 2 ГГц до 3 ГГц | минус 45 дБ | |
| Уровень остаточных сигналов комбинационных частот, не более | минус 90 дБмВт | |
| Диапазон измерения коэффициента амплитудной модуляции Кам | от 0 до 100 % | |
| Диапазон модулирующих частот для АМ | от 10 Гц до 21 кГц | |
| Пределы допускаемой абсолютной погрешности измерения коэффициента амплитудной модуляции | ± 1 % | |
| Диапазон измерения девиации частоты | от 0 до 96 кГц | |
| Диапазон модулирующих частот для ЧМ | от 10 Гц до 21 кГц | |
| Пределы допускаемой погрешности измерения девиации частоты Fд | ± (0,01 xFд + 30 Гц) | |
| Диапазон модулирующих частот при измерении коэффициента гармоник огибающей | от 100 Гц до 10,5 кГц | |
| Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник огибающей | ± 0,5 % | |
| Предел допускаемого значения КСВН входа RF IN | 1,5; волновое сопротивление 50 Ом | |
| Тип выходного разъема | N «розетка» | |
Таблица 5 - Параметры генератора низкочастотного
| Диапазон частот | от 20 Гц до 21 кГц |
| Разрешение по частоте | 1 Гц |
| Диапазон установки значений уровня выходного сигнала | от 10 мВ до 5 В |
| Дискретность установки уровня выходного сигнала | 0,1 % |
| Пределы допускаемой относительной погрешности установки уровня | ± 1,5 % |
| Коэффициент гармоник выходного сигнала, не более | 0,025 % |
| Тип выходного разъема | BNC «розетка», выходное сопротивление не более 4 Ом |
Таблица 6 - Параметры анализатора низкочастотного
| Диапазон частот вольтметра | от 50 Гц до 20 кГц |
| Диапазон измеряемых значений уровня входного сигнала | от 1 мВ до 30 В |
| Разрешение по уровню | 0,1 % |
| Пределы допускаемой относительной погрешности измерения уровня | ± 1,5 % |
| Диапазон частот измерителя коэффициента гармоник | от 100 Гц до 10 кГц |
| Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник | ± 1 % |
| Тип входного разъема | BNC «розетка», входное сопротивление не менее 100 кОм |
Таблица 7 - Условия эксплуатации и массогабаритные характеристики
| Рабочие условия применения | Температура: (от 5 до 45) 0С Относительная влажность воздуха: (от 30 до 90) % при +25 0С |
| Хранение/транспортирование | Температура: (от минус 25 до 60) 0С Относительная влажность воздуха: не более 70 % при температуре 35 0С |
| Напряжение и частота питающей сети | (230+23) В; (50±0,5) Гц |
| Потребляемая мощность | Не более 100 Вт |
| Масса, не более | 13 кг |
| Геометрические размеры (ширинахвысотахглубина) | 361 мм х 195 мм х 351 мм |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на переднюю панель тестера средств радиосвязи CMA180 в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 8.
| Обозначение | Количество |
| Тестер средств радиосвязи CMA180 | 1 шт. |
| Опции (по отдельному заказу) | Согласно заказу |
| Комплект ЗИП | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
Поверка осуществляется по документу «Тестеры средств радиосвязи CMA180. Методика поверки» МП РТ 2204-2014, утвержденному ФБУ «Ростест-Москва» 15 декабря
2014 г.
Основные средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ±5x10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ±5x10-10 с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Анализатор спектра | от 100 кГц до 3 ГГц (от минус 120 до 15) дБмВт Демодуляция АМ,ЧМ | ±1x10-6 ±(0,3.. .0,4) дБ Уровень фаз. шумов минус 134 дБн/Гц ±0,3 % | Анализатор спектра FSW8 |
| Генератор сигналов | от 100 кГц до 3 ГГц (от минус 100 до 10) дБмВт | Уровень фаз. шумов минус 122 дБн/Гц | Генератор сигналов SMB100A |
| Усилитель мощности (вспомогательный) | от 1 M^ до 1 ГГц до 100 Вт | Усилитель BBA100A | |
| Калибратор АМ/ЧМ | от 4 до 425 МГц Ка: от 0 до 100% Fд: от 5 Гц до 1 МГц | ±0,4 % ±0,3 % | Калибратор SMBV-AM-FM |
| Измеритель мощности | от 0 до 3 ГГц от 2*10-3 до 1х102 мВт | ±0,1 дБ | Преобразователь измерительный NRP-Z51 |
| Аттенюатор | от 0 до 2 ГГц ослабление 30 дБ до 100 Вт | ±0,1 дБ | Аттенюатор фиксированный RBU100 |
| Анализатор спектра низкочастотный | от 10 Гц до 100 кГц от 1 мВ до 5 В | ±0,5 % Кг менее 0,01 % | Анализатор спектра UPV |
| Генератор сигналов низкочастотный | от 10 Гц до 100 кГц от 1 мВ до 10 В | ±0,5 % Кг менее 0,01 % | Анализатор спектра UPV c опцией B1 |
| Анализатор цепей | от 100 кГц до 3 ГГц КСВН: от 1,05 до 10 | ± 5 % | Анализатор цепей векторный ZNC3 |
Сведения о методиках (методах) измерений содержатся в документе “Тестеры средств радиосвязи CMA180. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к тестерам средств радиосвязи CMA180
1. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
2. Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 450 |
| Поверителей | 11 |
| Актуальность данных | 18.09.2024 |
