Государственный реестр средств измерений

Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1, 59970-15

59970-15
Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1 (далее - сканеры) предназначены для измерения трехмерных координат точек земной поверхности, инженерных объектов и сооружений c борта авиационного носителя при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Карточка СИ
Номер в госреестре 59970-15
Наименование СИ Сканеры лазерные авиационные
Обозначение типа СИ LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1
Изготовитель "RIEGL Laser Measurement Systems GmbH", Австрия
Год регистрации 2015
Срок свидетельства 24.02.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1 (далее - сканеры) предназначены для измерения трехмерных координат точек земной поверхности, инженерных объектов и сооружений c борта авиационного носителя при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Принцип действия сканеров основан на реализации в динамике полярного метода измерения координат точек в пространстве.

Конструктивно, сканеры состоят из сканирующего блока, электронного блока и управляющего блока. Сканирующий блок представляет собой лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения, помещенный в алюминиевый корпус с оптическим иллюминатором со встроенной инерциальной системой IMS. Электронный блок управляет работой сканера и состоит из следующих подсистем: GPS/ГЛОНАСС-приемника, стабилизированного источника постоянного тока, контролера лазера, быстродействующего счетчика времени, генератора управляющих сигналов, регистратора данных датчика положения угла сканирования, вычислительного процессора местоположения авиационного носителя (широта, долгота высота) и его ориентации (углы крена, тангажа, курса) и регистратора информации на жестких сменных дисках. Управляющий блок состоит из дисплея и клавиатуры, которые с помощью держателей устанавливаются в горизонтальное или вертикальное положение.

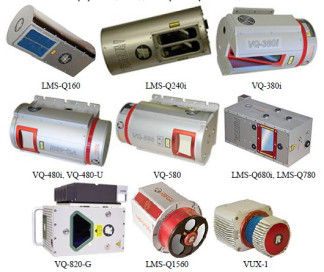

Выпускаемые модели имеют следующие особенности:

-    LMS-Q160 - лёгкий малогабаритный сканер, специально разработанный для сканирования и обнаружения целей с очень малым поперечным сечением, например, проводов, тонких ветвей и т.п.;

-    LMS-Q240i - сканер универсального назначения; применяется для площадного сканирования;

-    LMS-Q680i - сканер универсального назначения; применяется для площадного сканирования и сканирования городских территорий

-    LMS-Q780 - сканер универсального назначения; применяется для площадного сканирования;

-    LMS-Q1560 - сканер универсального назначения; применяется для площадного сканирования, сканирования городских территорий, сканирования по льду и снегу, сканирования границ водных объектов, а также коридорного сканирования.

-    VQ-380i - сканер средней дальности с большим угловым полем сканирования (100°); применяется для коридорного сканирования;

-    VQ-480i - сканер средней дальности, специально разработанный для коридорного сканирования и сканирования городских территорий;

-    VQ-480-U - лёгкий малогабаритный сканер, может размещаться на дельтапланах, гиро-коптерах, сверхлегких самолетах, а также на прочих беспилотных летательных аппаратах; применяется для сканирования железных и автомобильных дорог, трубопроводов, линий электропередач, открытых карьеров;

-    VQ-580 - высокоскоростной сканер, специально разработанный для проведения сканирования по льду и снегу;

-    VQ-820-G - сканер, специально разработанный для проведения сканирования дна морей, рек и озер и прочих водных объектов, также подходит для комбинированной гидрографической съёмки и съемки суши;

Лист № 2 Всего листов 7

- VUX-1 - лёгкий малогабаритный сканер, специально разработанный для применения на беспилотных дистанционно управляемых летательных аппаратах; применяется для сканирования железных и автомобильных дорог, трубопроводов, линий электропередач, рек, береговых линий, городских территорий, открытых карьеров, а также для мониторинга строительных площадок.

4.0

Программное обеспечение

Сканеры лазерные авиационные имеют программное обеспечение «RiPROCESS», используемое для управления процессом сканирования, обеспечивающее взаимодействие частей прибора, обработку, сохранение и экспорт измеренных величин.

Идентификационные данные прог

раммного обеспечения:

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения, не ниже

Цифровой

идентификатор

программного

обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

RiPROCESS

RiPROCESS^

1.6

7F4168D5

CRC32

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.

Наименование характеристики

Значение характеристики

Модель

LMS-Q160

LMS-Q240i-60

LMS-Q240i-80

Диапазон измерений координат точек земной поверхности, м:

(2 - 200)1)

(2 - 320)2j (2 - 650)3)

Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм:

20

Угловое поле сканирования, ..,°, не менее:

±40 / ±304)

Напряжение питания источника постоянного тока, В:

18 - 32

Класс лазера

1

Диапазон рабочих температур, °C:

от минус 10 до плюс 50

Габаритные размеры (Диаметр х В), не более:

170х350

180х374

Масса, кг, не более:

4,6

7,0

- измерения на поверхность с коэффициентом отражения от 0,1 и выше (в соответствии с ГОСТ

8.557-2007)

2)    - измерения на поверхность с коэффициентом отражения от 0,2 до 0,8 (в соответствии с ГОСТ 38).557-2007)

3)    - измерения на поверхность с коэффициентом отражения от 0,8 и выше (в соответствии с ГОСТ

8.557-2007)

4)    - только для LMS-Q240i-60

Наименование характеристики

Значение характеристики

Модель

LMS-Q680i

LMS-Q780

LMS-Q1560

Диапазон измерений координат то-

чек земной поверхности, м:

для отражающих поверхностей с

коэффициентом отражения от 0,2 до

0,6 (в соответствии с ГОСТ 8.557-

2007)

- при частоте сканирования 80 кГц

30 - 2000

-

-

- при частоте сканирования 100 кГц

-

50 - 4100

-

- при частоте сканирования 200 кГц

30 - 1350

50 - 3500

50 - 4100

- при частоте сканирования 300 кГц

30 - 1150

50 - 3000

-

- при частоте сканирования 400 кГц

30 - 1000

50 - 2700

50 - 3500

- при частоте сканирования 600 кГц

-

-

50 - 3000

- при частоте сканирования 800 кГц

-

-

50 - 2700

для отражающих поверхностей с

коэффициентом отражения от 0,6 и

выше (в соответствии с

ГОСТ 8.557-2007)

- при частоте сканирования 80 кГц

30 - 3000

-

-

- при частоте сканирования 100 кГц

-

50 - 5800

-

- при частоте сканирования 200 кГц

30 - 2200

50 - 5100

50 - 5800

- при частоте сканирования 300 кГц

30 - 1850

50 - 4500

-

- при частоте сканирования 400 кГц

30 - 1650

50 - 4100

50 - 5100

- при частоте сканирования 600 кГц

-

-

50 - 4500

- при частоте сканирования 800 кГц

-

-

50 - 4100

Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм:

20

Угловое поле сканирования, ...°, не менее:

±30

Напряжение питания источника постоянного тока, В:

18 - 32

Класс лазера:

3R

3B

Диапазон рабочих температур, °C:

от 0 до плюс 40

от минус 5 до плюс 40

от 0 до плюс 40

Г абаритные размеры (Д х Ш х В), не более:

480 х 212 х 229

480 х 212 х 279

444 х 444 х 718

Масса, кг, не более:

17,5

20,0

67,0

Наименование характеристики

Значение характеристики

Модель

VQ-380i

VQ-480i

VQ-480-U

Диапазон измерений координат то-

чек земной поверхности, м:

для отражающих поверхностей с

коэффициентом отражения от 0,2

до 0,6 (в соответствии с ГОСТ

8.557-2007)

- при частоте сканирования 50 кГц

-

10 - 1300

10 - 950

- при частоте сканирования 70 кГц

10 - 850

-

-

- при частоте сканирования 100 кГц

10 - 700

10 - 950

10 - 650

- при частоте сканирования 200 кГц

10 - 500

10 - 650

10 - 500

- при частоте сканирования 300 кГц

10 - 450

10 - 550

10 - 400

- при частоте сканирования 400 кГц

10 - 350

10 - 500

10 - 350

- при частоте сканирования 550 кГц

10 - 300

10 - 400

10 - 300

для отражающих поверхностей с

коэффициентом отражения от 0,6 и

выше (в соответствии с ГОСТ

8.557-2007)

- при частоте сканирования 50 кГц

-

10 - 2100

10 - 1500

- при частоте сканирования 70 кГц

10 - 1400

-

-

- при частоте сканирования 100 кГц

10 - 1200

10 - 1550

10 - 1100

- при частоте сканирования 200 кГц

10 - 850

10 - 1100

10 - 800

- при частоте сканирования 300 кГц

10 - 700

10 - 950

10 - 650

- при частоте сканирования 400 кГц

10 - 650

10 - 800

10 - 600

- при частоте сканирования 550 кГц

10 - 550

10 - 700

10 - 500

Допускаемая средняя квадратиче-

ская погрешность измерений коор

25

20

25

динат точек земной поверхности,

мм:

Угловое поле сканирования, ...°, не

от минус 40 до

±30

менее:

плюс 60

Напряжение питания источника по-

18 -

32

12 - 32

,В:

а,

к

о

т

о

г

о

н

н

я

о

т

с

Класс лазера:

1

Диапазон рабочих температур, °C:

от минус 10 до плюс 40

от 0 до

плюс 40

Г абаритные размеры (Д х Ш х В) или (Диаметр х В), не более:

294,5 х 198 х 185

360,5 х 206 х 219

183 х348

Масса, кг, не более:

7,1

11,5

7,5

Наименование характеристики

Значение характеристики

Модель

VQ-820-G

Диапазон измерений координат точек земной поверхности, м:

(10 - 1500)lj (10 - 2500)2)

Допускаемая средняя квадратическая погрешность измерений координат точек земной поверхности, мм:

25

Угловое поле сканирования, .°, не менее:

±30

Напряжение питания источника постоянного тока, В:

18 - 32

Класс лазера:

3B

Диапазон рабочих температур, °C:

от плюс 10 до плюс 50

Габаритные размеры (Д х Ш х В), не более:

-    сканирующей головки

-    блока лазеров

360 х 232 х 279 323 х 270 х 94

Масса, кг, не более:

-    сканирующей головки

-    блока лазеров

16,0

9,5

1) - измерения на поверхность с коэффициентом отражения от 0,2 до 0,8 (в соответствии с

ГОСТ 8.557-2007)

2) - измерения на поверхность с коэффициентом отражения от 0,8 и выше (в соответствии с ГОСТ 8.557-2007)

Наименование характеристики

Значение характеристики

Модель

VQ-580

VUX-1

Диапазон измерений координат точек земной поверхности, м:

для отражающих поверхностей с коэффициентом отражения от 0,2 до 0,6 (в соответствии с ГОСТ 8.557-2007)

- при частоте сканирования 50 кГц

10 - 1500

5 - 550

- при частоте сканирования 100 кГц

10 - 1100

-

- при частоте сканирования 150 кГц

10 - 900

5 - 400

- при частоте сканирования 200 кГц

10 - 800

5 - 280

- при частоте сканирования 300 кГц

10 - 650

5 - 230

- при частоте сканирования 380 кГц

10 - 600

5 - 200

- при частоте сканирования 550 кГц

-

5 - 170

для отражающих поверхностей с коэффициентом отражения от 0,6 и выше (в соответствии с ГОСТ 8.557-2007)

- при частоте сканирования 50 кГц

10 - 2350

5 - 920

- при частоте сканирования 100 кГц

10 - 1750

-

- при частоте сканирования 150 кГц

10 - 1500

5 - 660

- при частоте сканирования 200 кГц

10 - 1300

5 - 480

- при частоте сканирования 300 кГц

10 - 1100

5 - 400

- при частоте сканирования 380 кГц

10 - 1000

5 - 350

- при частоте сканирования 550 кГц

-

5 - 300

Допускаемая средняя квадратическая погрешность

25

10

измерений координат точек земной поверхности, мм:

Угловое поле сканирования, .°, не менее:

±30

±165

Напряжение питания источника постоянного тока, В:

18 - 32

11 - 32

Класс лазера:

3B

1

Диапазон рабочих температур, °C:

от минус 10 до плюс 40

от 0 до плюс 40

Г абаритные размеры (Д х Ш х В), не более:

360,5 х 206 х 219

227 х 209 х 129

Масса, кг, не более:

13,0

3,85

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус систем лазерных авиационных.

Комплектность

Наименование

Количество, ед.

Сканирующий блок

1

Записывающий блок

1

Управляющий блок

1

Комплект соединительных кабелей

1

GPS антенна

1

Комплект программного обеспечения

1

Руководство по эксплуатации на русском языке

1

Методика поверки

1

Инерциальная система*

1

Фотокамера*

1

* - опционально

Поверка

осуществляется по МП АПМ 06-14 «Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1. Методика поверки», утвержденной ГЦИ СИ ООО «Автопрогресс-М» в ноябре 2014 года.

Перечень основного оборудования необходимого для поверки:

-    аппаратура геодезическая спутниковая GPS / ГЛОНАСС с погрешностью (СКП) измерения координат точек земной поверхности не более 10 мм.

Сведения о методах измерений

Методика измерений приведена в документе: «Сканеры лазерные авиационные LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к сканерам лазерным авиационным LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1

1. Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия.

Рекомендации к применению

-    осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.4; 3.5; 3.6; 3.8; 5.2; 5.3).
