Датчики давления TPS20, 59971-15

Датчики давления (преобразователи давления измерительные) TPS20 (далее - датчики) предназначены для непрерывного измерения и преобразования избыточного давления, в том числе разрежения и давления-разрежения, а также абсолютного давления в унифицированный аналоговый выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	59971-15
Наименование СИ	Датчики давления
Обозначение типа СИ	TPS20
Изготовитель	"Autonics Corporation", Корея
Год регистрации	2015
Срок свидетельства	24.02.2020
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Датчики состоят из первичного пьезорезистивного преобразователя и электронного устройства. Преобразователь снабжен мембраной из нержавеющей стали, что позволяет измерять давление многих коррозионных газов и жидкостей. Мембрана деформируется под воздействием измеряемого давления, в результате чего на выходе датчика появляется разность потенциалов (напряжение низкого уровня), пропорциональное измеряемому давлению. Электронное устройство обеспечивает электрическое питание датчика и преобразование изменения напряжения в унифицированный выходной сигнал 4-20 мА. Электрическое питание датчика осуществляется от внешнего источника постоянного тока, вывод выходного сигнала в зависимости от исполнения осуществляется через специальный разъем. Датчики выпускаются в трех корпусах: Head (1), DIN connector (2) и connector cable (3).

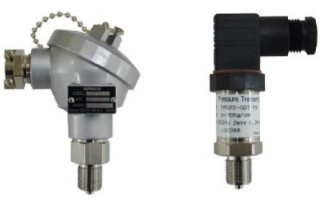

Фотографии общего вида датчиков представлены на рисунках 1, 2, 3.

Технические характеристики

Таблица 1

Диапазоны измерений:

- абсолютное давление, кгс/см2

- избыточное давление, кгс/см2

от (0 - 1) до (0 - 35) от (-1 - 1) до (-1 - 350)

Диапазон выходного аналогового сигнала постоянного тока, мА:

от 4 до 20

Электрическое питание датчиков осуществляется от источника постоянного тока напряжением, В:

от 15 до 35

Пределы допускаемой основной погрешности, выраженные в процентах от верхнего предела измерений или диапазона измерений, не более,%:	± 0,6
Диапазон рабочих температур, °С	от минус 10 до плюс 70
Пределы допускаемой дополнительной погрешности, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, %/ 10оС:	±0,1 (в диапазоне от -10 до плюс 50оС); ±0,25 (в диапазоне от 50 до плюс 70оС);
Масса в зависимости от модели, кг, не более:	0, 3 20
Габаритные размеры (без разъема), мм, не более:	106x84 (Д*Ш) 106x46,5 (ДхШ) 22x132 (Диаметр x Длина)

Знак утверждения типа

Наносится на эксплуатационную документацию офсетной печатью и на этикетку датчика типографским способом.

Комплектность

В комплект поставки датчика входит:

- датчик - 1 шт.;

- кабельная часть разъема;

- паспорт - 1 экз.;

- упаковка.

Поверка

осуществляется в соответствии с МИ 1997-89 «Датчики давления с аналоговыми выходными сигналами. Методика поверки».

Основные средства поверки:

Манометр абсолютного давления МПА- 15, КТ 0,01.

Манометры грузопоршневые: ВП, МП-60, МП-600 I разряда.

Барометр БСР-1М-3, КТ 0,02;

Мера сопротивления Р3030, КТ 0,02;

Вольтметр универсальный В7-73/1. КТ 0,02.

Сведения о методах измерений

Методы измерений приведены в паспорте.

Нормативные документы, устанавливающие требования к датчикам давления TPS20

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ Р 8.802 - 2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ Р 8.840-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -110 в шестой степени Па».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
