| Номер в госреестре | 59973-15 |
| Наименование СИ | Газоанализаторы метана инфракрасные стационарные |
| Обозначение типа СИ | PIRDUCT |
| Изготовитель | "Detector Electronics Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.02.2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы метана инфракрасные стационарные модели PIRDUCT предназначены для измерений довзрывоопасных концентраций метана в воздуховодах вентиляционных систем и аналогичных закрытых пространствах и передачи измерительной информации внешним устройствам.
Газоанализаторы метана инфракрасные стационарные модели PIRDUCT (далее -газоанализаторы) являются одноканальными автоматическими приборами непрерывного действия.
Принцип действия - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде. Способ отбора пробы - диффузионный.
Г азоанализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение содержания метана в окружающем пространстве (внутри кожухов газовых турбин, в воздуховодах вентиляционных систем и т.п.);
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА.
Газоанализаторы могут укомплектовываться соединительной коробкой PIRTB, облегчающей его установку и позволяющей проводить калибровку во взрывоопасных условиях. Газоанализаторы могут также подключаться к контроллеру UD10-DCU, что позволяет их использование в системе обеспечения пожарной и газовой безопасности EQP.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты: 1ExdIIBT6/H2 X (- 55 < Токр. < 50 оС), 1ExdIIBT5/H2 (- 55 < T^. < 60 оС), 1ExdIIBT4/X (- 55 < T^. < 75 оС).
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP66 по ГОСТ 14254-96.

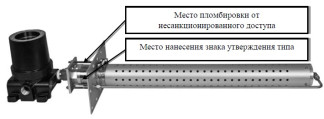

Внешний вид газоанализатора приведен на рисунке 1.
Ч
■ai д
Г азоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций метана в воздухе.
ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходного аналогового сигнала (4 - 20) мА;
- самодиагностику газоанализатора;
- настройку нулевых показаний и чувствительности;
- хранение измеренных данных.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений довзрывоопасной концентрации метана по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
3) непрерывную самодиагностику аппаратной части газоанализатора. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наимено вание программ ного обеспече ния | Идентификационное наименование программного обеспечения | Номер версии программ ного обеспечния | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления программного обеспечения |
| PIRDUCT | 005998-005 | F-3.21 | 940Fh | CRC 16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Защита ПО от несанкционированного допуска не требуется, поскольку EPROM не может быть перепрограммирован, соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики газоанализаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений содержания метана в воздухе, % НКПР | от 0 до 15 (0 - 6600 млн-1) |
| Пределы допускаемой основной абсолютной погрешности, % НКПР | ± 0,5 (в диапазоне от 0 до 7,5 % НКПР) ± 0,75 (в диапазоне св.7,5 до 15 % НКПР) |
| Предел допускаемого времени установления показаний, с, не более | 8 (Т0,5Д) 15 (Т0.9Д) |
| Пределы допускаемой дополнительной погрешности, в долях от предела допускаемой основной погрешности: |
| Наименование характеристики | Значение характеристики |
| - при изменении температуры в диапазоне от минус 40 оС до 75 оС, на каждые 10 оС; - при изменении относительной влажности в диапазоне 5 - 95 %; - при изменении атмосферного давления в диапазоне 70 - 130 кПа, на каждые 3,3 кПа | ± 0,3 ± 0,3 ± 0,3 |
| Напряжение питания постоянного тока, В: - номинальное значение; - диапазон изменения | 24 18 - 32 |
| Диапазон изменения выходного сигнала, мА | 4 - 20 |
| Максимальная потребляемая мощность, Вт: - при напряжении питания 18 В - при напряжении питания 24 В - при напряжении питания 32 В | 4.0 5,5 7.0 |
| Г абаритные размеры (высота, длина, ширина), мм, не более | 119 х 856 х 167 |
| Масса, кг, не более: - с соединительной коробкой PIRTB - без соединительной коробки | 6.7 4.8 |
| Условия эксплуатации газоанализаторов - диапазон рабочих температур, оС - диапазон изменения атмосферного давления. кПа - диапазон изменения относительной влажности воздуха, % | от минус 40 до 75 от 70 до 130 от 5 до 95 (без конденсации) |
| Полный срок службы газоанализаторов, лет, не менее | 15 |
| Средняя наработка на отказ, ч (при доверительной вероятности Р = 0,95) | 62000 |
наносится на боковую поверхность газоанализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Комплектность газоанализатора приведена в таблице 3. Таблица 3
| Наименование | Количенство |
| Г азоанализатор метана инфракрасный стационарный модели PIRDUCT | 1 шт. |
| Соединительная коробка PIRTB (4 - 20 мА) | 1 шт. |
| Контроллер UD10-DCU | 1 шт. |
| Комплект ЗИП | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2014-2 | 1 экз. |
осуществляется в соответствии с документом МП 2014-2 «Инструкция. Газоанализаторы метана инфракрасные стационарные модели PIRDUCT. Методика поверки»,
утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 22 августа 2014 г.
Основные средства поверки:
- ГСО-ПГС состава CH4/N2 по Госреестру 9748-2011 в баллонах под давлением;
- азот газообразный особой чистоты по ГОСТ 9293-74 или поверочный нулевой газ-воздух по ТУ 6-21-5-85.
Методика измерений приведена в Руководстве по эксплуатации «Газоанализатор метана инфракрасный стационарный модели PIRDUCT».
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели PIRDUCT
ГОСТ 8.578-2008 - ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р 52350.29.1-2010 - Взрывоопасные среды. Часть 29-1 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 - Приборы контроля и регулирования технологических процессов, Общие технические условия.
ГОСТ 13320-81 - Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация фирмы-изготовителя «Detector Electronics Corporation», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
