| Номер в госреестре | 59974-15 |
| Наименование СИ | Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО "Танеко" |
| Изготовитель | "Mess-und Fordertechnik Gwinner GmbH & Co", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

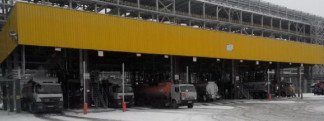

Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко» предназначена для автоматизированного измерения количества в единицах массы светлых нефтепродуктов, линейных алкилбензолов, технических масел при наливе в автоцистерны.
Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко» (далее - система) осуществляет измерение массы и массового расхода светлых нефтепродуктов, линейных алкилбензолов, технических масел прямым методом динамических измерений с помощью счетчиков-расходомеров массовых кориолисовых ROTAMASS модели RCCT39.
Принцип действия системы заключается в измерении, преобразовании и обработке вычислителем измерительным MFX-4 входных импульсных сигналов, поступающих по измерительным каналам от первичных преобразователей массового расхода.
Система включает в себя семнадцать узлов учета, которые обеспечивают одновременный налив по восьми стоякам, панели управления (терминал MFX-4), операторские станции, сервер базы данных, принтеры, шкафы контроллерные.
Каждый узел учета состоит из следующих средств измерений: Счетчик-расходомер массовый кориолисовый ROTAMASS модели RCCT39 (Госреестр №27054-09), вычислитель измерительный MFX-4 (Госреестр №18035-09).
На каждом узле учета установлены фильтр газоотделитель типа APS-25-2, регулирующий клапан (тип 3241-7) нормально закрытого исполнения с пневмоприводом (тип 3277) и электропневматическим позиционером (тип 3767).
Управление процессом налива осуществляется дистанционно оператором с помощью операторской станции из помещения операторной.
Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного импортного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
Система обеспечивает выполнение следующих основных функций:
- автоматизированное измерение массы отгруженных светлых нефтепродуктов, линейных алкилбензолов, технических масел, а так же индикацию, регистрацию, обработку и хранение измеренной информации;
- управление процессом налива;
- автоматический контроль количества налитого продукта;
- архивирование и хранение данных по операциям отгрузки;
- формирование отчётов;
- защита системной информации от несанкционированного доступа к программным средствам и от изменения установленных параметров.
ПО операторской станции и вычислителей измерительных MFX-4 защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.
Проверку подлинности и целостности ПО вычислителей измерительных MFX-4 проводят путем верификации скриптового файла конфигурационных параметров. Аппаратная защита вычислителей измерительных MFX-4 обеспечивается
опломбированием калибровочных переключателей и корпуса.
Таблица 1 Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | Значение |
| наименование ПО | ПО вычислителей измерительных | ПО операторской станции |
| Идентификационное наименование ПО | MFX-4 Explorer | COTAS |
| Номер версии (идентификационный номер) ПО | V.1.51.0 (и выше) | V.4.5.15 R6 (и выше) |
| Другие идентификационные данные | Скриптовые файлы | - |
| Примечание - Наименование и основные идентификационные данные скриптовых файлов приведены в Паспорте системы. Все изменения скриптовых файлов проводятся по письменному распоряжению директора по технической поддержке и качеству ОАО «Танеко» и фиксируются в паспорте. | ||
ПО системы имеет уровень защиты «высокий» по Р 50.2.077-2014.
Таблица 2 Метрологические и технические характеристики
| Наименование | Характеристики |
| Измеряемая среда | светлые нефтепродукты, линейные алкилбензолы, технические масла |
| Диапазон измерения массового расхода, т/ч | от 10 до 80 |
| Диапазон температуры измеряемой среды, °С | от минус 35 до 40 |
| Максимальное избыточное давление измеряемой среды, МПа | 1 |
| Минимальная доза отгрузки, л | 200 |
| Пределы допускаемой относительной погрешности системы при измерении массы, % | ± 0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от минус 40 до 40 до 95% без конденсации от 84 до 106,7 кПа |
| Напряжение источника переменного тока, В | 220 В (+10%/-15%) |
| Частота источника переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность узла учета, В-А, не более | 400 |
| Габаритные размеры, мм, не более: - площадка налива, включающая 17 узлов учета - шкаф контроллерный | 50000x20000x9000 2200x800x600 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 Комплектность средства измерений
| Наименование | Количество |
| Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко», зав.№8727 В комплект поставки входят узлы учета (Зав.№№ 8100390/1, 8100390/2, 8100390/3, 8100390/4, 8100390/5, 8100390/6, 8100390/7, 8100390/8, 8100390/9, 8100390/10, 8100390/11, 8100390/12, 8100390/13, 8100390/14, 8100390/15, 8100390/16,8100390/17), каждый из которых включает: - расходомер массовый кориолисовый ROTAMASS модели RCCT39; - вычислитель измерительный MFX-4; - фильтр газоотделитель, регулирующий клапан с пневмоприводом, трубная обвязка, кабельные линии связи, сетевое оборудование. панели управления (терминал MFX-4); операторские станции, сервер базы данных, принтеры, шкафы контроллерные. | 1 экз. 17 шт. 17 шт. 14 шт. |
| Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко». Паспорт | 1 экз. |
| Инструкция. ГСИ. Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко». Методика поверки. МП 129-30151-2014 | 1 экз. |
осуществляется по документу МП 129-30151-2014 «Инструкция. ГСИ. Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко». Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 03 декабря 2014 года.
Перечень основных средств поверки (эталонов):
- установка поверочная средства измерений объема или массы УПМ2000, номинальная вместимость при 20°С - 2000 дм , пределы относительной погрешности при измерении объема ±0,05%, пределы относительной погрешности при измерении массы ±0,04%.
«Инструкция. ГСИ. Масса нефтепродуктов. Методика измерений системой измерительной установки налива нефтепродуктов в автоцистерны на ОАО «Танеко», аттестованная ГЦИ СИ ООО «Метрологический центр СТП», свидетельство об аттестации методики (метода) измерений №230-445/14 от 17.12.2014 г.
Нормативные и технические документы, устанавливающие требования к Системе измерительной установки налива нефтепродуктов в автоцистерны на ОАО «Танеко»
1. ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
2. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
3. Техническая документация изготовителя
Калибровочный переключатель, место нанесения знака поверки или пломбы в виде наклейки.
Программное обеспечение (далее - ПО) системы включает встроенное ПО вычислителей измерительных MFX-4, а также внешнее ПО операторской станции. ПО обеспечивает реализацию функций системы. Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Осуществление торговли.
| Зарегистрировано поверок | 9 |
| Поверителей | 5 |
| Актуальность данных | 18.09.2024 |
