Синхроскопы аналоговые SY, 59975-15

59975-15
Синхроскопы аналоговые SY (далее - синхроскопы) предназначены для измерения и синхронизации разности фаз двух напряжений в одно- и трехфазных электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 59975-15
Наименование СИ Синхроскопы аналоговые
Обозначение типа СИ SY
Изготовитель "Weigel Messgerate GmbH", Германия
Год регистрации 2015
Срок свидетельства 17.10.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Синхроскопы аналоговые SY (далее - синхроскопы) предназначены для измерения и синхронизации разности фаз двух напряжений в одно- и трехфазных электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия синхроскопов основан на измерении и сравнении частоты шины генератора и сети.

Шкала синхроскопов имеет нулевую верхнюю отметку, красную стрелку, отмеченную знаком «+» и черную стрелку, отмеченную знаком «-» и указатель разности частот. Указатель вращается по часовой или против часовой стрелки в зависимости от разницы частот, которые отличаются не менее чем на ±1,0 Гц в однофазных цепях и на ±1,5 Гц в трехфазных. При разнице частот менее указанных указатель отклоняется от нулевого нижнего положения, но не вращается. Указатель не производит движения и находится на нулевой верхней отметке когда частоты равные, а также напряжения фаз совпадают.

Полный круг вращения указателя синхроскопа возможен на 360° в обоих направлениях.

При отключении синхроскопа указатель не виден на шкале (находится в нулевой нижней отметке).

Синхроскопы имеют две модификации, отличающиеся габаритными размерами и

массой.

Рабочее положение - вертикальное.

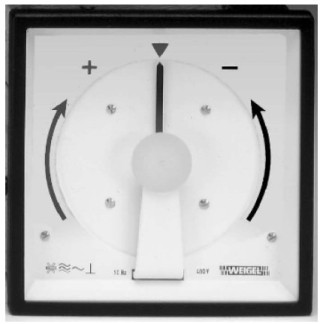

Фотография синхроскопа представлена на рисунке 1, на рисунке 2 - место пломбирования наклейкой.

Технические характеристики

Таблица 1

Наименование параметра

Нормируемое значение

Диапазоны измеряемых частот, Гц:

-    в однофазной сети;

-    в трехфазной сети

,5

55 ^ оо"

4

Диапазоны номинального напряжения переменного тока, В

0 - 60; 0 - 100; 0 - 110; 0 - 230; 0 - 400; 0 - 415; 0 - 440; 0 - 500

Основная абсолютная погрешность в нулевой верхней отметке, °

± 3,6

Время успокоения, не более, с

6

Средняя наработка на отказ, ч

65 000

Средний срок службы не менее, лет

20

Таблица 2

Модификации синхроскопов

SY96S

SY144S

Г абаритные размеры, мм

96 х 96 х 100

144 х 144 х 103

Масса, кг

1,0

1,1

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

температуры окружающего в пределах рабочих диапазона температур, %............................±1,0

(градусы ± 3,6).

Температура окружающего воздуха при нормальных условиях применения, °С..................23±2

Диапазон рабочих температур, °С...............................................................от минус 25 до плюс 45

Диапазон температур транспортирования и хранения, °С.................от минус 25 до плюс 65

Знак утверждения типа

до 75

Относительная влажность воздуха, % Степень защиты по ГОСТ 14254-96:

IP50 или IP52 ................IP20.

-    для корпуса

-    для клемм...

Знак утверждения типа наносится на лицевую панель синхроскопа и титульные листы эксплуатационной документации.

Комплектность

В комплект поставки счетчика входят:

-    синхроскоп аналоговый SY,

-    инструкция по эксплуатации,

-    упаковочная коробка.

Методика поверки «Синхроскопы аналоговые. Методика поверки» высылается по требованию организаций производящих поверку.

Поверка

Осуществляется по документу МП 59975-15 «Синхроскопы аналоговые. Методика поверки», утверждённому ФГУП «ВНИИМС» в мае 2014 года.

Основное оборудование, необходимое для поверки:

1.    Калибратор показателей качества электрической энергии РЕСУРС-К2:

-    диапазоны выходного фазного напряжения от 2,2 до 317 В и от 0,57 от 0,57 до 83 В;

-    диапазон углов сдвига фаз от -180° до 180°;

-    диапазон частот от 45 до 65 Гц, абсолютная погрешность ± 0,005 Гц.

2.    Генератор напряжений многофункциональный «Парма ГС8.031»:

-    диапазон выходного фазного напряжения от 0 до 1,44 U^, ^^=220 В;

-    диапазон частот от 45 до 55 Гц, абсолютная погрешность ± 0,005 Гц.

3.    Транспортир геодезический ТГ-А (Г.р.5126-75), цена деления 1°, шкала 360°.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к синхроскопам аналоговым

SY

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».

ГОСТ 8039-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 5. Особые требования к фазометрам, измерителям коэффициента мощности и синхроскопам».

Документация фирмы-изготовителя.

Рекомендации к применению

- вне сферы.
