Весы электронные Штрих МПБ, 59977-15

Назначение

Весы электронные Штрих МПБ (далее - весы) предназначены для статического измерения массы товаров.

Описание

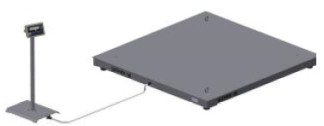

Весы (Рисунок 1) состоят из весоизмерительного устройства, включающего в себя четыре весоизмерительных тензорезисторных датчика типа S (регистрационный № 57673-14, изготовитель фирма "Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd.", Китай), грузоприемного устройства (далее - ГПУ) и весового терминала (далее - терминал), установленного на выносной стойке и связанного с весоизмерительным устройством посредством кабеля.

Весы выпускаются в двенадцати модификациях, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (е) и имеют дополнительные обозначения: 600-100.200, 600-200, 1000-200.500, 1000-500, 1500-200.500, 1500-500, 2000-500.1000, 2000-1000, 3000-500.1000, 3000-1000, 5000-1000.2000 и 5000-2000. Модификации с дополнительными обозначениями 600-200, 1000-500, 1500-500, 2000-1000, 3000-1000 и 5000-2000 представляют собой однодиапазонные весы (маркировка: Max 600 кг, е = 200 г; Max 1000 кг, е = 500 г; Max 1500 кг, е = 500 г; Max 2000 кг, е = 1000 г; Max 3000 кг, е = 1000 г и Max 5000 кг, е = 2000 г соответственно), модификации с дополнительными обозначениями 600-100.200, 1000-200.500, 1500-200.500, 2000-500.1000, 3000-500.1000 и 5000-1000.2000 - двухинтервальные весы (маркировка: Max 300/600 кг, е = 100/200 г; Max 600/1000 кг, е = 200/500 г; Max 600/1500 кг, е = 200/500 г; Max 1500/2000 кг, е = 500/1000 г; Max 1500/3000 кг, е = 500/1000 г и Max 3000/5000 кг, е = 1000/2000 г соответственно).

Весы могут поставляться с интерфейсом RS232 (индекс И1), RS485 (индекс И2), RS232 и RS485 (индекс (И12) или USB (индекс И3).

Электропитание весов осуществляется от сети переменного тока и от встроенной аккумуляторной батареи с зарядным устройством (индекс А) или от сети переменного тока и без аккумуляторной батареи (индекс отсутствует).

В весах предусмотрены следующие устройства:

-устройство первоначальной установки нуля автоматически и оператором в диапазоне ±10 % Max ;

-    устройство слежения за нулем в диапазоне ±2 % Max;

-    устройство выборки массы тары в диапазоне от 0 до 50% Max;

На весоизмерительном устройстве и на терминале прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    значение Max...;

-    значение Min .;

-    значение e = .;

-    значение Т = - ..

-    знак утверждения типа средства измерений;

-    значение идентификатора программного обеспечения;

-    год изготовления.

Программное обеспечение

Программное обеспечение (далее ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Идентификация и защита метрологически значимой части ПО осуществляется с помощью последовательно отображаемых на дисплее терминала, при включении весов, идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода), а также пломбирования весоизмерительного устройства и терминала.

Места пломбирования весов показаны на Рисунках 3 и 4:

-    пломбировочная чашка устанавливается на боковой поверхности корпуса весоизмерительного устройства (в соответствии с Рисунком 3);

Сведения об идентификационных данных программного обеспечения приведены в таблице 1. Таблица 1

Цифровой идентификатор (контрольная сумма исполняемого кода) и пломбирование терминала в достаточной мере защищают метрологически значимую часть ПО от преднамеренных и непреднамеренных изменений и соответствуют уровню "высокий" по Р 50.2.077-2014.

Технические характеристики

- пломбировочная чашка устанавливается на задней крышке корпуса терминала весов (в соответствии с Рисунком 3).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (d), пределов допускаемой погрешности при поверке в соответствующих диапазонах взвешивания, числа поверочных интервалов (n) и диапазона выборки массы тары, в зависимости от модификации весов, приведены в таблице 2.

Таблица 2

-    пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

-    класс точности по ГОСТ OIML R 76-1-2011...................................................средний (III)

-    температурный диапазон, оС............................................................от минус 10 до плюс 40

-    электрическое питание:

-    от сети переменного тока:

+ 22

-    напряжением, В..................................................................................................220- 33

-    частотой, Гц...........................................................................................................50 ±1

-    от встроенной аккумуляторной батареи напряжением, В.........................от 5,5 до 7,5

-    значения размеров ГПУ, габаритных размеров весоизмерительного устройства и массы весов в зависимости от максимальной нагрузки (Max), представлены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, прикрепленные к весоизмерительному устройству и терминалу весов.

Комплектность

Весы...........................................

1 комплект 1 экз.

1 экз.

Руководство по эксплуатации Руководство оператора ...........

Поверка

осуществляется по Приложению ДА (Методика поверки весов) ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Основное поверочное средство - гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Методы измерений приведены в разделе 9 документа "Весы электронные Штрих МПБ. Руководство по эксплуатации SM 9121 РЭ".

Нормативные документы, устанавливающие требования к весам электронным Штрих МПБ

ГОСТ OIML R 76-1-2011"Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке

товаров.
