Трансформаторы напряжения емкостные ЕТН-110 УХЛ 1, ЕТН-220 УХЛ 1, ЕТН-330 УХЛ 1, ЕТН-500 УХЛ 1, 59981-16

59981-16
Трансформаторы напряжения емкостные ЕТН-110 УХЛ 1, ЕТН-220 УХЛ 1, ЕТН 330 УХЛ 1, ЕТН-500 УХЛ 1 (далее трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигнала измерительной информации для измерительных приборов, цепей защиты и сигнализации, а также для обеспечения высокоточной связи по ЛЭП. Применяются в электрических сетях напряжением от 110 кВ до 500 кВ переменного тока частоты 50 Гц.
Документы
Карточка СИ
Номер в госреестре 59981-16
Наименование СИ Трансформаторы напряжения емкостные
Обозначение типа СИ ЕТН-110 УХЛ 1, ЕТН-220 УХЛ 1, ЕТН-330 УХЛ 1, ЕТН-500 УХЛ 1
Изготовитель ТОО "Усть-Каменогорский конденсаторный завод", Казахстан, г.Усть-Каменогорск
Год регистрации 2016
Срок свидетельства 24.02.2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы напряжения емкостные ЕТН-110 УХЛ 1, ЕТН-220 УХЛ 1, ЕТН 330 УХЛ 1, ЕТН-500 УХЛ 1 (далее трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигнала измерительной информации для измерительных приборов, цепей защиты и сигнализации, а также для обеспечения высокоточной связи по ЛЭП. Применяются в электрических сетях напряжением от 110 кВ до 500 кВ переменного тока частоты 50 Гц.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.

В основе принципа действия емкостного трансформатора напряжения лежит двухступенчатое понижение напряжения. В качестве первой ступени используется емкостной делитель напряжения. Вторая ступень представляет собой промежуточный трансформатор электромагнитного устройства.

Емкостной делитель состоит из одного или двух емкостных модулей (конденсаторов), смонтированных на баке электромагнитного устройства и соединенных по последовательной схеме. Электромагнитное устройство состоит из реактора, промежуточного трансформатора, противорезонансного демпфера и резистора, размещенных в герметичном металлическом баке, заполненном трансформаторным маслом. Промежуточный трансформатор понижает напряжение, полученное от емкостного делителя, до безопасного уровня и подает его в коробку вторичных выводов, предназначенную для подключения измерительного оборудования.

Типоразмерный ряд представлен трансформаторами ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1. В номенклатурном ряду трансформаторы отличаются по: номинальному напряжению первичной обмотки; количеству конденсаторов (от одного до трех) и емкости конденсаторов; габаритным размерам.

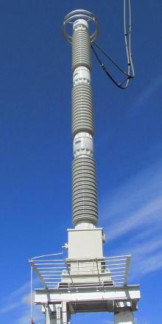

Общий вид трансформаторов представлен на рисунке 1.

Рисунок 1

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики трансформаторов

напряжения емкостных ЕТН-110 УХЛ 1, ЕТН

[-220 УХЛ 1,

ЕТН-330 УХЛ 1, ЕТН-500 УХЛ 1

Наименование параметра

ЕТН-110

УХЛ1

ЕТН-220

УХЛ1

ЕТН-330

УХЛ1

ЕТН-500

УХЛ1

Номинальное напряжение первичной обмотки, UHOM, кВ

110V3

220V3

330V3

500V3

Наибольшее рабочее напряжение, кВ

126

252

363

525

Номинальное напряжение основных вторичных обмоток, В

100 V3

Номинальное напряжение дополнительной вторичной обмотки, В

100

Промежуточное напряжение, кВ

12,064

Номинальная частота, Гц

50

Класс точности / нагрузка основных вторичных обмоток для измерений, В-А

0,2/50; 0,5/100

Класс точности / нагрузка дополнительной вторичной обмотки для защиты, В-А

3Р/800

Предельная мощность, В • А

2000

Емкость делителя, нФ

18

9

7

4,5

Путь утечки внешней изоляции, см/кВ, не менее

2,5

Г абаритные размеры, мм, не более

2600х

640x680

4270x

640x680

4115x

640x680

5700x

640x680

Наименование параметра

ЕТН-110

УХЛ1

ЕТН-220

УХЛ1

ЕТН-330

УХЛ1

ЕТН-500

УХЛ1

Масса, кг, не более

550

750

970

1150

Рабочие условия эксплуатации:

-    температура воздуха, °С

-    относительная влажность воздуха, %

от минус 70 до 45 до 100

Условия транспортирования и хранения:

-    температура воздуха, °С

-    относительная влажность воздуха при температуре 25 °С, %

от минус 50 до 50 до 100

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографическим способом и на маркировочную табличку методом гравирования.

Комплектность

Таблица 2 - Комплектность

Комплект поставки

ЕТН-

110

УХЛ1

ЕТН-

220

УХЛ1

ЕТН-

330

УХЛ1

ЕТН-

500

УХЛ1

Емкостной трансформатор напряжения

1 шт.

1 шт.

1 шт.

1 шт.

ЖИУК.671250.001 РЭ «Емкостные трансформаторы напряжения ЕТН-110 УХЛ1, ЕТН-220 УХЛ1. Руководство по эксплуатации»

1 экз.

-

ЖИУК.671250.002 РЭ «Емкостные трансформаторы напряжения ЕТН-330 УХЛ1, ЕТН-500 УХЛ1. Руководство по эксплуатации»

-

1 экз.

ЖИУК.671250.003 ПС «Емкостной трансформатор напряжения ЕТН-110 УХЛ1. Паспорт»

1 экз.

-

ЖИУК.671250.003 ПС «Емкостной трансформатор напряжения ЕТН-220 УХЛ1. Паспорт»

-

1 экз.

-

ЖИУК.671250.004 ПС «Емкостной трансформатор напряжения ЕТН-330 УХЛ1. Паспорт»

-

1 экз.

-

ЖИУК.671250.004 ПС «Емкостной трансформатор напряжения ЕТН-500 УХЛ1. Паспорт»

-

1 экз.

ЖИУК.673850.006 РЭ «Делители напряжения емкостные ДОСИ. Руководство по эксплуатации»

1 экз.

ЖИУК.673850.007 ПС «Делители напряжения емкостные ДОСИ. Паспорт»

1 экз.

ЖИУК.673430.038 РЭ «Конденсаторы СМАИ (В) и СМАОИ (В). Руководство по эксплуатации»

1 экз.

ЖИУК.673430.039 ПС ««Конденсаторы СМАИ (В) и СМАОИ (В). Паспорт»

1 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Наименование

Г осреестр №

Трансформатор напряжения НКФ-500

3159-72

Преобразователи напряжения измерительные высоковольтные емкостные масштабные ПВЕ-110, ПВЕ-220

32575-11

Прибор сравнения КНТ-03

24719-03

Аппарат К507

3236-72

Сведения о методах измерений

приведены в руководствах по эксплуатации: ЖИУК.671250.001 РЭ; ЖИУК.671250.002 РЭ.

Нормативные документы

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»

СТ 2347-1917-01-ТОО-4-046-2013 «Емкостной трансформатор напряжения ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1. Технические условия»

59981-16
Номер в ГРСИ РФ:
59981-16
Производитель / заявитель:
ТОО "Усть-Каменогорский конденсаторный завод", Казахстан, г.Усть-Каменогорск
Год регистрации:
2016
Cрок действия реестра:
24.02.2020
