| Номер в госреестре | 59981-18 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1 |
| Изготовитель | ТОО "Усть-Каменогорский конденсаторный завод", Казахстан, г.Усть-Каменогорск |
| Год регистрации | 2018 |
| Срок свидетельства | 13.12.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1 предназначены для передачи сигнала измерительной информации для измерительных приборов, цепей защиты и сигнализации, а также для обеспечения высокоточной связи в электрических системах напряжением от 110 кВ до 500 кВ.
В основе принципа действия трансформатора напряжения емкостного лежит двухступенчатое понижение напряжения. В качестве первой ступени используется емкостной делитель напряжения. Вторая ступень представляет собой промежуточный трансформатор электромагнитного устройства.
Емкостной делитель состоит из одного, двух или трех емкостных модулей (конденсаторов), смонтированных на баке электромагнитного устройства и соединенных по последовательной схеме. Электромагнитное устройство состоит из реактора, промежуточного трансформатора, противорезонансного демпфера и резистора, размещенных в герметичном металлическом баке, заполненном трансформаторным маслом. Промежуточный трансформатор понижает напряжение, полученное от емкостного делителя, до безопасного уровня и подает его в коробку вторичных выводов, предназначенную для подключения измерительного оборудования.
Типоразмерный ряд представлен трансформаторами ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1.
Основные отличия трансформаторов в номенклатурном ряду:
ЕТН-110 УХЛ1 - первичное напряжение 110V3 кВ, высота не более 2620 мм, масса (550 ± 5) кг, емкостной делитель состоит из одного конденсатора;
ЕТН-220 УХЛ1 - первичное напряжение 220V3 кВ, высота не более 4280 мм, масса (750 ± 5) кг, емкостной делитель состоит из двух конденсаторов;
ЕТН-330 УХЛ1 - первичное напряжение 330V3 кВ, высота не более 4130 мм, масса (970 ± 5) кг, емкостной делитель состоит из двух конденсаторов;
ЕТН-500 УХЛ1 - первичное напряжение 500V3 кВ, высота не более 5745 мм, масса (1150 ± 10) кг, емкостной делитель состоит из трех конденсаторов.
Область применения: данные трансформаторы применяются в электрических системах с напряжением от 110 кВ до 500 кВ переменного тока частоты 50 Г ц.
Пломбирование трансформаторов не предусмотрено.

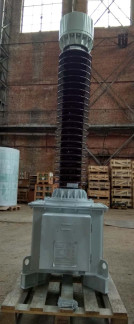

Фотографии общего вида трансформаторов приведены на рисунках 1-4.
отсутствует.
Метрологические характеристики приведены в таблице 1.
Таблица 1
| Наименование параметра | Значение | |||
| ЕТН-110 УХЛ1 | ЕТН-220 УХЛ1 | ЕТН-330 УХЛ1 | ЕТН-500 УХЛ1 | |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 220/V3 | 330/V3 | 500/V3 |
| Наибольшее делительное напряжение, кВ | 126/V3 | 252/V3 | 363/V3 | 525/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100V3 | |||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | |||
| Промежуточное напряжение, кВ | от 12 до 17 | |||
| Номинальная частота, Гц | 50 | |||
| Класс точности/мощность вторичных обмоток, ВА | 0,1 / от 5 до 300; 0,2 / от 5до 300; 0,5 / от 5до 600; 1,0 / от 5 до 600; 3,0 / от 5до 1200; 3Р / от 5до1200; 6Р / от 5до 1200 | |||
| Предельная мощность, ВА, не более | 2000 | |||
| Емкость делителя, нФ | от 6,4 до18,0 | от 3,2 до 9,0 | от 4,0 до 7,0 | от 2,8до 4,65 |
| Путь утечки внешней изоляции, см/кВ, не менее | 2,5 | |||
Основные технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение | |||
| ЕТН-110 УХЛ1 | ЕТН-220 УХЛ1 | ЕТН-330 УХЛ1 | ЕТН-500 УХЛ1 | |
| Габаритные размеры (высотахширинах длина), мм, не более | 2620х 660x830 | 4280x 660x830 | 4130x 785x885 | 5745x 785x885 |
| Масса, кг | от 545 до 555 | от 745 до 755 | от 965 до 975 | от 1140 до 1160 |
| Рабочие условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, %, не более | от -70 до +45 100 | |||
| Условия транспортирования и хранения: - температура воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от -50 до +50 100 | |||
наносится на титульный лист паспорта и руководства по эксплуатации типографическим способом и на маркировочную табличку путем гравирования.
Комплектность трансформаторов приведена в таблице 3.
Таблица 3
| Наименование, тип | Обозначение | Количество | |||
| ЕТН- 110 УХЛ1 | ЕТН- 220 УХЛ1 | ЕТН- 330 УХЛ1 | ЕТН- 500 УХЛ1 | ||
| Трансформатор напряжения емкостной | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| «Емкостные трансформаторы напряжения ЕТН-110 УХЛ1, ЕТН-220 УХЛ1. Руководство по эксплуатации» | ЖИУК.671250.001 РЭ | 1 экз. | 1 экз. | - | - |
| «Емкостные трансформаторы напряжения ЕТН-330 УХЛ1, ЕТН-500 УХЛ1. Руководство по эксплуатации» | ЖИУК.671250.002 РЭ | - | - | 1 экз. | 1 экз. |
| «Емкостной трансформатор напряжения ЕТН-110 УХЛ1. Паспорт» | ЖИУК.671250.003 ПС | 1 экз. | - | - | - |
| Емкостной трансформатор напряжения ЕТН-220 УХЛ1. Паспорт | ЖИУК.671250.003 ПС | - | 1 экз. | - | - |
| Емкостной трансформатор напряжения ЕТН-330 УХЛ1. Паспорт | ЖИУК.671250.004 ПС | - | - | 1 экз. | - |
| Емкостной трансформатор напряжения ЕТН-500 УХЛ1. Паспорт | ЖИУК.671250.004 ПС | - | - | - | 1 экз. |
| Делители напряжения емкостные. Руководство по эксплуатации | ЖИУК.673850.006 РЭ | 1 экз. | |||
| Делители напряжения емкостные. Паспорт | ЖИУК.673850.007 ПС | 1 экз. | |||
| Конденсаторы СМАИ(В) и СМАОИ(В). Руководство по эксплуатации | ЖИУК.673430.038 РЭ | 1 экз. | |||
| Конденсаторы СМАИ(В) и СМАОИ(В). Паспорт | ЖИУК.673430.039 ПС | 1 экз. | 2 экз. | 2 экз. | 3 экз. |
осуществляется по документу ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
преобразователь напряжения измерительный высоковольтный емкостный ПВЕ-110-220 (регистрационный номер в Федеральном информационном фонде 32575-11);
прибор сравнения Энергомонитор 3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
высоковольтный мост переменного тока СА-7100-2 (регистрационный номер в Федеральном информационном фонде 21884-13);
установка поверочная трансформаторов напряжения СА7400 (регистрационный номер в Федеральном информационном фонде 57688-14);
высоковольтный измерительный конденсатор MCF-75/350P (регистрационный номер в Федеральном информационном фонде 56313-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма (лейбла) в паспорт измерительного трансформатора или в свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным ЕТН-110 УХЛ1, ЕТН-220 УХЛ1, ЕТН-330 УХЛ1, ЕТН-500 УХЛ1
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
