Весы неавтоматического действия CWM, 59999-15

Назначение

Весы неавтоматического действия CWM (далее - весы) предназначены для измерений массы товаров в статическом режиме.

Описание

Конструктивно весы состоят из взвешивающего модуля, включающего в себя грузоприемное устройство (далее - ГПУ), опирающегося на весоизмерительный тензорезисторный датчик (далее - датчик), конструктивно выполненный в едином корпусе с аналого-цифровым преобразователем, и терминала, оснащенного клавиатурой и сенсорным дисплеем, а так же цифровыми интерфейсами (RS 232C, Ethernet для CWM-4000 и CWM-AI; USB, Ethernet для CWM-NANO) для связи с внешними устройствами (например, ПК).

Электрическое соединение функциональных узлов осуществляется сигнальными кабелями.

Взвешивающий модуль весов встраивается в технологическую машину (далее - машина), выполняющую функцию упаковки взвешенного товара с возможностью печатания этикетки с указанием наименования, массы, цены и стоимости взвешенного товара. Машины оснащены гребенками, которые снимают взвешенный товар с ГПУ весов и помещают его на конвейер, встроенный в машину, или непосредственно в устройство упаковки. По окончании процедуры упаковки, на взвешенный и упакованный товар наклеивается этикетка с указанием массы, цены и стоимости взвешенного товара автоматически или вручную в зависимости от модификации машины.

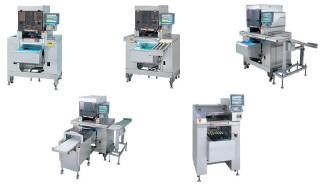

Общий вид весов приведен на рисунках 1-3.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей терминала.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    возможность вычисления стоимости и печати этикетки со значением массы, цены за единицу товара и стоимости упакованного товара (Т.1.2.9);

-    устройство установки по уровню (Т.2.7.1).

На маркировочной табличке весов указывают:

-    обозначение модели весов;

-    класс точности (III);

-    значения Max, Min, e;

-    торговую марку изготовителя и представителя или его полное наименование;

-    серийный номер;

-    знак утверждения типа.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов CWM имеет вид CWM-Xi Х2Х3Х4-Х5Х6Х7Х8 Х9, где:

Xi - тип системы: 4000 - базовая модель или AI - модификация без центрирующего устройства;

Х2 - A - система с автоматической маркировкой (этикетка приклеивается к упакованному товару с помощью электропневматического устройства) или DF - модификация системы без автоматической маркировки (этикетка приклеивается к упакованному товару вручную);

Х3 (если присутствует) - S - один принтер или T - два принтера;

Х4 (если присутствует) - 1 или 2 - возможность установки одной или двух (соответственно) плёнок;

Х5 (если присутствует) - J - дополнительный выходной транспортёр для транспортировки товара после его упаковки в зону хранения или B - дополнительный удлинённый выходной транспортёр для транспортировки товара после его упаковки в зону хранения;

Х6 (если присутствует) - R - дополнительный выходной транспортёр расположен справа (если отсутствует - слева);

Х7 (если присутствует) - W - дополнительный принтер, расположенный в нижней части;

Х8 (если присутствует) - K - возможность присоединения приставного подающего конвейера;

Х9 (если присутствует) - PS-EMZ - приставной подающий конвейер.

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 4.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается в меню весов при нажатии определённой комбинации клавиш.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Метрологические характеристики представлены в таблицах 2, 3. Таблица 2

Таблица 3

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Электрическое питание от сети переменного тока

ООЛ +10% . о о /л +10% 220 -15%; 380 -15%

.................... 50 ± 1

напряжение, В ............................................

частота, Гц..................................................

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на терминале и/или на корпусе ГПУ весов.

Комплектность

Весы ..................................................................................................................................... 1 шт.

Руководство по эксплуатации ........................................................................................... 1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в Приложении 1 документа «Весы неавтоматического действия CWM-4000», в Разделе 4 документа «Весы неавтоматического действия CWM-NANO» и в Разделе 4 документа «Весы неавтоматического действия CWM-AI».

Основные средства поверки: гири, соответствующие классам точности F2, М1 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

приведены в документах «Весы неавтоматического действия CWM-4000», «Весы неавтоматического действия CWM-NANO» и «Весы неавтоматического действия CWM-AI».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия CWM

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «CAS Corporation», Республика Корея.

Рекомендации к применению

Осуществление торговли.
