| Номер в госреестре | 60004-15 |
| Наименование СИ | Генераторы оптические |
| Обозначение типа СИ | ОГ-2-3/35 |
| Изготовитель | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы оптические ОГ-2-3/35 (далее по тексту - генераторы) предназначены для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.
Принцип действия генераторов основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе генератора. Генераторы работают в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления.
Управление работой генераторов осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля. Поверяемый рефлектометр соединяется с генератором при помощи оптического соединительного кабеля, входящего в комплект поставки генератора.
Для ограничения доступа внутрь корпуса генератора произведено его пломбирование.

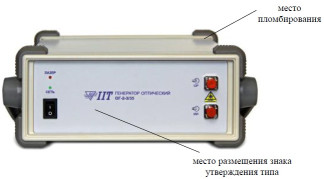

Конструктивно генераторы выполнены в прямоугольном металлическом корпусе настольно-переносного типа.
место пломбирования
место размещения знака утверждения типа
Программное обеспечение (далее по тексту - ПО) разделено на две части. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | og 2 3 |
| Номер версии (идентификационный номер) ПО | 6.10.5.11 |
| Цифровой идентификатор ПО | F4F0DA3B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части генератора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Рабочие длины волн оптического излучения, нм | 1310±20; 1550±20 |
| Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне, км | 0,06 - 600 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне А, м | А= ± ( 0,15 + 5 10-6 L) , где L - воспроизводимая длина, м |
| Диапазон воспроизведения ослабления оптического излучения, дБ | 1 - 50 |
| Диапазон измерений ослабления оптического излучения, дБ | 1 - 20 |
| Пределы допускаемой абсолютной погрешности при измерении ослабления оптического излучения, дБ | ± 0,015-А, где А - измеряемое ослабление, дБ |
| Длительность зондирующих импульсов, нс: - при проверке шкалы длин - при проверке шкалы ослаблений | 300, 1000, 3000, 10000, 30000 2000, 6000, 10000, 20000, 50000 |
| Пределы допускаемой относительной погрешности длительности зондирующих импульсов, % | ± 10 |
| Электропитание осуществляется от сети переменного тока через блок питания с: напряжением, В частотой, Гц | 220 ± 22 50 ± 0,5 |
| Г абаритные размеры (ДхШхВ), мм, не более | 292 х 320 х 118 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 15 - 25 |
| - относительная влажность воздуха при 20 °С, %, не более | 80 |
| - атмосферное давление, кПа | 84 - 106,7 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса генератора методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Генератор оптический ОГ-2-3/35 | 1 |
| Соединительный оптический кабель ОКС-1 | 1 |
| Блок питания | 1 |
| Кабель для соединения с ПЭВМ | 1 |
| Диск с программным обеспечением | 1 |
| Блок для проверки мертвой зоны оптических рефлектометров БПМЗ | 1 |
| Катушка с одномодовым оптическим волокном длиной 2 - 4 км | 1 |
| Сумка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 012.Ф3-14 | 1 |
осуществляется по документу МП 012.Ф3-14 «Государственная система обеспечения единства измерений. Генераторы оптические ОГ-2-3/35. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 сентября 2014 г.
Основные средства поверки:
1 Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011.
Основные метрологические характеристики:
- диапазон длин волн: от 0,6 до 1,7 мкм;
5 2
- для единицы длины распространения сигнала: L = 10 - 610 м, 0L = 6,5-10" - 0,45 м,
Sl = 1,510-2 м;
7 3
- для единицы времени распространения сигнала: T = 110 - 610 с,
0т = 0,65 • 10-9 - 4,5 10-9 с, Sт = 1,5 10-10 с.
Комплекс средств измерений для воспроизведения единиц длины и времени распространения сигнала в ВОСП из состава ГЭТ 170- 2011:
1 Генератор испытательных импульсов И1-15, ГР СИ № 7513-79.
Основные метрологические характеристики:
- временной сдвиг (задержка) основного импульса: 0,03 - 1 мкс;
- погрешность установки временного сдвига: (0,1D + 0,01), мкс, где D - значение временного сдвига, мкс.
2 Осциллограф цифровой запоминающий TDS 3052B, ГР СИ № 30560-05
Основные метрологические характеристики:
- диапазон измерений: 0 - 500 МГц;
- погрешность измерений: ± 1,5 %
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
10 2
- диапазон измеряемых значений средней мощности: (10" - 10" ) Вт;
- диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм
- пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
«Генератор оптический ОГ-2-3/35. Руководство по эксплуатации», раздел 7.
Нормативные документы, устанавливающие требования к генераторам оптическим ОГ-
2-3/35
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
