| Номер в госреестре | 60005-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОМ-110 III |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
| Год регистрации | 2015 |
| Срок свидетельства | 23.01.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОМ-110 III (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления.
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции, в верхней части которой расположен металлический корпус с первичной и вторичными обмотками. Металлический корпус закреплен на опорном изоляторе. Изолятор в свою очередь установлен на металлической плите, которая имеет отверстия для крепления трансформатора на месте установки и клеммную коробку, в которой размещены выводы вторичных обмоток. Конструкция первичной обмотки позволяет получать различные коэффициенты трансформации. Вторичные обмотки намотаны на тороидальные магнитопроводы и помещены в металлический кожух, установленный на подставке. Изоляция кожуха и подставки бумажномасляная, рымовидного типа.
Маркировка выводов первичной обмотки рельефная, выполненная на корпусе трансформатора. Маркировка выводов вторичных обмоток выполнена липкой аппликацией, находящейся в клеммной коробке трансформатора.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток. Структура обозначения трансформаторов приведена в таблице 1. Обозначение модификации составляют по конкретным значениям квалификационных признаков, приписанных данной модификации и выбранных из набора признаков, приведенных в таблице 1.

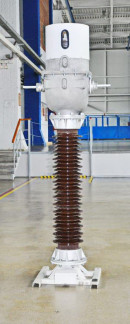

Общий вид трансформаторов тока ТОМ-110 III представлен на рисунке 1.
Таблица 1. Структура обозначения трансформаторов тока ТОМ-110 III ТО М - 110 III - Х- Х-Х Х/Х/Х/Х / Х/ Х- Х/ Х Х 1
Категория размещения по ГОСТ 15150 Климатическое исполнение по
ГОСТ 15150_
Номинальный вторичный ток, А_
Номинальный первичный ток, А_
Класс точности обм. № 6_
Класс точности обм. № 5_
Класс точности обм. № 4_
Класс точности обм. № 3_
Класс точности обм. № 2_
Класс точности обм. № 1_
Конструктивный вариант исполнения модификации, обозначается арабскими или римскими цифрами или буквами через точку
или тире_
Тип внешней изоляции:
Ф - фарфоровая
П - полимерная_
Категория в зависимости от длины пути утечки
внешней изоляции по ГОСТ 9920_
Номинальное напряжение, кВ С масляной изоляцией_
Опорный_
Трансформатор тока
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение, кВ | 110 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 10 5Р; 10Р |
| Номинальный первичный ток, А | от 5 до 4000 |
| Номинальный вторичный ток, А | 1; 2; 5 |
| Частота, Гц | 50; 60 |
| Номинальная вторичная нагрузка, В-А | от 3 до 100 |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S, | 1 |
| Коэффициента безопасности приборов вторичных обмоток для измерений | от 2 до 50 |
| Номинальная предельная кратность вторичной обмотки для защиты | от 2 до 50 |
| Масса, не более, кг | 500 |
| Габаритные размеры, не более, мм: длина ширина высота | 1100 750 2500 |
| Температура воздуха при эксплуатации, °С | от минус 60 до плюс 60 |
| Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока. | |
Средний срок службы трансформаторов - 30 лет. Средняя наработка до отказа - 40 • 105 ч.
Знак утверждения типа наносят на табличку технических данных методом термотрансферной печати, на титульный лист паспорта типографским способом.
трансформатор, шт. - 1;
крышка, шт. - 1;
паспорт - 1;
руководство по эксплуатации (РЭ) - 1;
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Эталоны:
Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ № 19457- 00; Трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ № 29922-05; Прибор сравнения КНТ-03. Госреестр СИ № 24719-03.
Руководство по эксплуатации. Трансформаторы тока ТОМ-110 III. 1ГГ.671 214.003 РЭ.
Лист 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОМ-110 III
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
3. Технические условия ТУ 16 - 2013 ОГГ.671 214.003 ТУ «Трансформаторы тока ТОМ-110 III ».
4. ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
5. ГОСТ ГЕС 60044-1-2013 «Трансформаторы измерительные. Часть 1. Трансформаторы тока».
Выполнение государственных учетных операций и учета количества энергетических ресурсов.
