Преобразователи термоэлектрические TC104175, 60007-15

Назначение

Преобразователи термоэлектрические модели ТС104175 (далее по тексту -термопреобразователи или ТП) предназначены для измерения температуры металла подшипников на ОАО «Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип работы преобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи представляют собой измерительную вставку, которая состоит из трех чувствительных элементов - термопар с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов и с заземленными рабочими спаями, кабеля с удлинительными проводами и монтажных элементов.

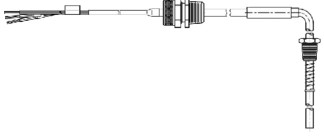

Чертеж общего вида преобразователя представлен на рисунке 1.

jL

Еэ

D

Рис. 1. Чертеж преобразователя термоэлектрического модели Т004175.

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП в температурном эквиваленте приведены в таблице:

Диаметр монтажной части измерительной вставки ТП, мм    6,35

Длина монтажной части ТП, мм    150

Электрическое сопротивление изоляции ТП при температуре    (плюс 25±10) °С и

относительной влажности воздуха от 30 до 80%, МОм (при 500 В), не менее    100 Рабочие условия эксплуатации ТП:

-    температура окружающей среды, °С    от минус 40 до плюс 125

-    относительная влажность воздуха, %, не более    95

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Преобразователь термоэлектрический модели ТС104175 Паспорт

2 шт. 2 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5 R+5 10-4), где R - измеряемое сопротивление, Ом.

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на преобразователь термоэлектрический модели ТС104175.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим модели ТС104175

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «MINCO Products, Inc.», США.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
