Номер в госреестре | 60011-15 |
Наименование СИ | Преобразователи давления |
Обозначение типа СИ | МПД, МПУ, МП-РС, МПДД |
Изготовитель | Общество с ограниченной ответственностью «МераПрибор» (ООО «МераПрибор»), г. Санкт-Петербург; Компания "Merapribor Manufacturing Co., Ltd.", Китай; Компания "MeraPribor AG", Швейцария (срок свидетельства: 23.12.2029 г.) |
Год регистрации | 2015 |
Срок свидетельства | 27.12.2029 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи давления МПД, МПУ, МП-РС, МПДД (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давлений и разности давлений жидкостей и газов, а также гидростатического давления (уровня) жидкостей в нормированный выходной сигнал постоянного тока или напряжения, и/или в цифровой сигнал.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией пьезорезистивного чувствительного элемента.
В качестве чувствительного элемента в преобразователях применяется кварцевый микрочип с измерительной мембраной, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление воздействует на мембрану и вызывает ее деформацию, которая приводит к изменению сопротивления пьезорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал или в цифровой сигнал.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования.
Преобразователи имеют 60 модификации, отличающихся видом измеряемого давления, диапазонами измерений, погрешностью, значениями выходных сигналов и напряжения питания постоянного тока, конструкцией и габаритными размерами.
Модификации с обозначением НД предназначены для измерений низкого давления, ВД - высокого, ВТ - для измерения давления высокотемпературных сред.
Преобразователи МПДД-04, МПДД-05, МПДД-06 предназначены для измерений разности давлений, остальные преобразователи - для измерений избыточных и/или абсолютных давлений. Преобразователи серии МПУ предназначены для измерения гидростатического (избыточного и/или абсолютного) давления и могут поставляться в комплекте с регистрационными и регистрационно-передающими блоками серий МП-РПС, МП-РС. В состав преобразователей МП-РС 01, МПД-330, МПУ-330 входят регистрационные блоки с встроенной памятью и интерфейсами RS232C, RS485 или SDI-12.
По дополнительному заказу в комплект поставки преобразователей может быть включен коммуникатор SC, предназначенный для настройки нулевого значения и диапазона преобразователей.

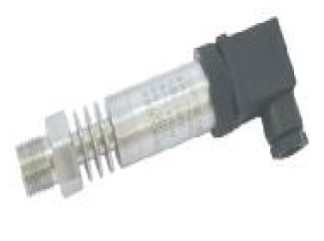

Внешний вид преобразователей приведен на рисунке 1.
Метрологические и технические характеристики преобразователей приведены в таблице 1.
МПД-01НД, МПД-13, МПД-14.ХХ, МПД-15
МПД-01, МПД-02 МПД-01ВД, МПД-300Д
МПД-02ВД, МПД-04, МПД-05, МПД-310, МПД-320, МПД-330, МПД-350,
Ж
НЕ* ' *
МПД-350К, МПД-300, МПД-380, МПД-08, МПД-500,МПД-510, МПД-520, МПД-530, МПД-02НД
МПД-430, МПД-440, МПД-450, МПД-460, МПД-470, МПД-490
МПД-400, МПД-410, МПД-420, МПД-480, МПД-540
МП-РС 01 МПДД-04, МПДД-06 МПДД-05
Рисунок 1 - Внешний вид преобразователей давления МПД, МПУ, МП-РС, МПДД
Наименование характеристики | Значения характеристик | |||
МПД-01 | МПД-01 ВД | МПД-01 ВТ | МПД-01 НД | |
Вид измеряемого давления | абсолютное, избыточное | избыточное | абсолютное, избыточное | избыточное |
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 100 (от 0,1 до 1000) | от 75 до 600 (от 750 до 6000) | от 0,035 до 100 (от 0,35 до 1000) | от 0,001 до 10 (от 0,01 до 100) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | от -0,1 до 0 (от -1 до 0) | от -0,001 до -0,1 (от -0,01 до 1) |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,25; ±0,5 | ±0,05**; ±0,1; ±0,3; ±0,5 | ±0,1; ±0,3; ±0,5 | ±0,05; ±0,1; ±0,2 |
Класс точности | 0,1; 0,25; 0,5 | 0,05**; 0,1; 0,3; 0,5 | 0,1; 0,3; 0,5 | 0,05; 0,1; 0,2 |
Выходной сигнал, • мА • В • цифровой | от 4 до 20 от 0,5 до 4,5; от 1 до 5; от 0 до 5 | от 0,01 до 0,015 | от 4 до 20 от 1 до 5; от 0 до 5 | от 4 до 20 RS485(Modbus), Hart |
Напряжение питания постоянного тока, В | 24; 5 | 10 | 24; 12 | 24 |
Потребляемая мощность, Вт, не более | 0,48 | 0,66 | 0,48 | 0,48 |
Максимальное допускаемое давление | от 150 до 200 %* ВПИ | 150 % ВПИ | 150 % ВПИ | 16 МПа- |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,60)* | ±0,2 | (от ±0,15 до ±0,60)* | (от ±0,15 до ±0,80)* |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | |||
Масса, кг, не более | 0,18 | 0,10 | 0,20 | 0,50 |
Г абаритные размеры, мм, не более • длина • высота /диаметр корпуса | 75 026,5 | от 75 до 93 026,5 | 85 026,5 | 140 0112 |
Наименование характеристики | Значения характеристик | |||
МПД-02 | МПД-02ВД | МПД-02ВТ | МПД-02НД | |
Вид измеряемого давления | абсолютное, избыточное | абсолютное, избыточное | абсолютное, избыточное | абсолютное, избыточное |
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 10 (от 0,1 до 100) | от 75 до 600 (от 750 до 6000) | от 0,1 до 150 (от 1 до 1500) | от 0,001 до 4 (от 0,01 до 40) |
Нижние пределы измерений, МПа (бар) | 0 | от -0,1 до 0 (от -1 до 0) | 0 | от -0,1 до 0 (от -1 до 0) |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,25;±0,5 | ±0,05**; ±0,1; ±0,3; ±0,5 | ±0,3; ±0,5 | ±0,5 |
Класс точности | 0,1; 0,25; 0,5 | 0,05**; 0,1; 0,3; 0,5 | 0,3; 0,5 | 0,5 |
Выходной сигнал, • мА • В • цифровой | от 4 до 20 от 0,5 до 4,5; от 1 до 5; от 0 до 5 | от 4 до 20; от 0,5 до 4,5; от 0 до 5; от 0 до 10; Hart, RS485 | от 4 до 20 от 0 до 5; от 0 до 10 | от 4 до 20; от 0 до 20 от 0 до 5; от 0 до 10; от 0 до 6; от 0,5 до 4,5 CANopen 2.0 |
Напряжение питания постоянного тока, В | 24; 5 | от 9 до 30; от 15 до 30 | от 9 до 30; от 15 до 30 | от 9 до 32 |
Потребляемая мощность, Вт, не более | 0,48 | 0,60 | 0,60 | 0,64 |
Максимальное допускаемое давление | от 200 до 300%* ВПИ | 150 % ВПИ | 150 % ВПИ | 10 МПа |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,60)* | ±0,20 | ±0,20 | ±0,24 |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | от минус 40 до 85 | ||
Масса, кг, не более | 0,18 | 0,10 | 0,20 | 0,12 |
Г абаритные размеры, мм, не более • длина • высота /диаметр корпуса | 75 0 26,5 | от 85 до 124 0 от 22 до 27 | 78 022 | 84 022 |
Наименование характеристики | Значения характеристик | ||
МПД-03 | МПД-04 | МПДД-04 | |
Вид измеряемого давления | абсолютное, избыточное | разность давлений | |
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,2 до 40 (от 2 до 400) | от 0,01 до 100 (от 0,1 до 1000) | от 0,035 до 2,5 (от 0,35 до 25) |
Нижние пределы измерений, МПа (бар) | 0 | от -0,1 до 0 (от -1 до 0) | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,25; ±0,5 | ±0,1; ±0,25;±0,3; ±0,5 | ±0,1; ±0,25; ±0,5 |
Класс точности | 0,25; 0,5 | 0,1; 0,25;0,3; 0,5 | 0,1; 0,25; 0,5 |
Выходной сигнал, | |||
• мА | от 4 до 20; | от 4 до 20, | от 4 до 20 |
• В | от 1 до 5; от 0 до 5 | от 1 до 5; от 0 до 5 | от 0,5 до 4,5; от 0 до 5; от 1 до 5 |
Напряжение питания постоянного тока, В | 24; 12 | 24; 12; 5 | 24; 5 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 |
Максимальное допускаемое давление | от 150 до 200 %* ВПИ | 150 % ВПИ | от 200 до 210 %* ВПИ |
Пределы дополнительной погрешности, вызванной | |||
изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,60) | * | |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | ||
Масса, кг, не более | 0,18 | 0,47 | |
Г абаритные размеры, мм, не более • длина | 38,5 | 75 | 75 |
• высота /диаметр корпуса | 0 21,5 | 0 26.5 | 026,5 |
Наименование характеристики | Значения характеристик | |||
МПД-05 | МПДД-05 | МПД-06 | МПДД-06 | |
Вид измеряемого давления | избыточное, абсолютное | разность давлений | избыточное, абсолютное | разность давлений |
Верхние пределы измерений (ВПИ), МПа (бар) | 100 (1000) | от 0,001 до 0,6 (от 0,01 до 6) | от 0,01 до 100 (от 0,1 до 1000) | от 0,02 до 2,5 (от 0,2 до 25) |
Нижние пределы измерений, МПа (бар) | от -0,1 до 0 (от -1 до 0) | 0 | от -0,1 до 0 (от -1 до 0) | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,5 | ±0,1; ±0,3; ±0.5; ±1; ±3 | ±0.1; ±0,25; ±0,5; ±1 | ±0,1; ±0,3; ±0.5 |
Класс точности | 0,5 | 0,1; 0,3; 0.5; 1; 3 | 0.1; 0,25; 0,5; 1 | 0,1; 0,3; 0.5 |
Выходной сигнал | ||||
• мА | - | от 4 до 20; от 0 до 10; от 0 до 20 | от 4 до 20 | от 4 до 20 |
• В | от 0,06 до 0,12 | от 1 до 5; от 0 до 5; от 0 до 1 | - | от 1 до 5; от 0 до 5; |
• цифровой | - | RS485 | - | - |
Напряжение питания постоянного тока, В | 10; 2,5 | 24; 12 | 24 | 24; 12; 5 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 | 0,48 |
Максимальное допускаемое давление | от 200 до 300%* ВПИ | 300 % ВПИ | от 200 до 300%* ВПИ | 150 % ВПИ |
Пределы дополнительной погрешности, вызванной | ||||
изменением температуры окружающего воздуха в | ±0,60 | (от ±0,15 до ±0,80)* | (от ±0,15 до ±0,80)* | (от ±0,15 до ±0,60)* |
диапазоне рабочих температур на каждые 10 °С, % | ||||
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | от минус 20 до 85 | от минус 40 до 85 | |
Масса, кг, не более | 0,18 | 0,30 | 0,20 | 0,30 |
Габаритные размеры, мм, не более | ||||
• длина | 52 | 65 | 75 | 127 |
• высота /диаметр корпуса | 021,8 | 60 | 036 | 030 |
Наименование характеристики | Значения характеристик | |||
МПД-07 | МПД-08 | МПД-09 | МПД-10 | |
Вид измеряемого давления | избыточное, абсолютное | |||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,02 до 60 (от 0,2 до 600) | от 1,6 до 500 (от 16 до 5000) | от 0,02 до 25 (от 0,2 до 250) | от 0,6 до 100 (от 6 до 1000) |
Нижние пределы измерений, МПа (бар) | от -0,1 до 0 (от -1 до 0) | 0 | 0 | от -0,1 до 0 (от -1 до 0) |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,25; ±0,5; | ±0,25; ±0,5 | ±1 | ±0,5 |
Класс точности | 0,1; 0,25; 0,5; | 0,25; 0,5 | 1 | 0,5 |
Выходной сигнал • мА • В | от 4 до 20; от 0,5 до 4,5 от 1 до 5; от 0 до 5 | от 4 до 20 от 1 до 5; от 0 до 5; от 0 до 10 | от 4 до 20 от 0,5 до 4,5; от 1 до 5; от 0 до 5 | от 4 до 20 от 0,5 до 4,5; от 1 до 5; от 0 до 5 |
Напряжение питания постоянного тока, В | 24; 12; 5 | 24; 12 | 24; 12; 5 | 24; 12; 5 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 | 0,48 |
Максимальное допускаемое давление | от 200 до 300 %* ВПИ | 150 % ВПИ | от 200 до 300%* ВПИ | 150 % ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,80)* | ±0,50 | (от ±0,15 до ±0,80)* | (от ±0,15 до ±0,60)* |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | от минус 20 до 85 от минус 40 до 120 | от минус 20 до 85 | |
Масса, кг, не более | 0,18 | 0,18 | 0,20 | 0,18 |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | 52 021,8 | 119.5 026.5 | 156 030,5 | 60,5 023,5 |
Наименование характеристики | Значения характеристик | ||
МПД-11 | МПД-11 К | МПД-12 | |
Вид измеряемого давления | абсолютное, избыточное | ||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,035 до 10 (от 0,35 до 100) | от 0,1 до 10 (от 1 до 100) | от 1 до 25 (от 10 до 250) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ± 0.3; ±0,5 | ±0,1; ± 0.3; ±0,5 | ±0,1; ±0,25; ±0,5 |
Выходной сигнал | |||
• мА | от 4 до 20 | от 4 до 20 | от 4 до 20 |
• В | от 0,5 до 4,5; от 1 до 5; от 0 до 5 | от 1 до 5; от 0 до 5 | от 0.5 до 4.5, от 1 до 5; от 0 до 5 |
Напряжение питания постоянного тока, В | 24; 12; 5 | 24; 12 | 24; 12; 5 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 |
Максимальное допускаемое давление | от 200 до 300 %* ВПИ | 150 % ВПИ | 200 % ВПИ |
Пределы дополнительной погрешности, вызванной | |||
изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,60)* | ||
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | от минус 40 до 85 от минус 40 до 150 | от минус 20 до 85 |
Масса, кг, не более | 0,28 | 0,40 | 1,00 |
Габаритные размеры, мм, не более • длина | 75 | 107 | 94,5 |
• высота /диаметр корпуса | 026,5 | 026,5 | 026,5 |
Наименование характеристики | Значения характеристик | |||
МПД-13 | МПД-14 | МПД-14ТФ | МПД-15 | |
Вид измеряемого давления | абсолютное, избыточное | |||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,02 до 100 (от 0,2 до 1000) | от 0,035 до 25 (от 0,35 до 250) | от 0,02 до 10 (от 0,2 до 100) | от 0,035 до 100 (от 0,35 до 1000) |
Нижние пределы измерений, МПа (бар) | от -0,1 до 0 (от -1 до 0) | 0 | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ± 0.3; ±0,5 | ±0,1; ±0,25; ±0,5 | ±0,1; ± 0.3; ±0,5 | ±0,5 |
Класс точности | 0,1; 0.3; 0,5 | 0,1; 0,25; 0,5 | 0,1; 0.3; 0,5 | 0,5 |
Выходной сигнал, • мА • В | от 4 до 20 | от 4 до 20 | от 4 до 20 от 1 до 5; от 0 до 5 | от 4 до 20 |
• цифровой | Hart, RS485 | Hart | - | Hart |
Напряжение питания постоянного тока, В | 24; 12 | 24 | 24; 12 | 24 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 | 0,48 |
Максимальное допускаемое давление | 150 % ВПИ | от 200 до 300 %* ВПИ | 150 % ВПИ | от 150 до 200 %* ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,60)* | |||
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | от минус 40 до 85 | от минус 20 до 85 | от минус 40 до 85 |
Масса, кг, не более | 0,90 | 0,90 | 0,90 | 1,50 |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | 144 0103 | 160,5 068 | 173,5 072 | 143,5 068 |
Наименование характеристики | Значение характеристик | |||
МПУ-01 | МПУ-02 | МПУ-03 | МПУ-04 | |
Вид измеряемого давления | избыточное (гидростатическое) | абсолютное, избыточное (гидростатическое) | ||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 2 (от 0,1 до 20) | от 0,005 до 2 (от 0,05 до 20) | от 0,01 до 0,2 (от 0,1 до 2) | от 0,01 до 0,1 (от 0,1 до 1) |
Нижние пределы измерений, МПа (бар) | 0 | |||
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,5 | ±0,1; ±0,3; ±0,5 | ±0,1; ±0,3; ±0,5 | ±0,1; ±0,3; ±0,5 |
Класс точности | 0,5 | 0,1; 0,3; 0,5 | 0,1; 0,3; 0,5 | 0,1; 0,3; 0,5 |
Выходной сигнал, • мА • В • цифровой | от 4 до 20 от 0,5 до 4,5; от 1 до 5; от 0 до 5 Hart, SDI-12 | от 4 до 20 от 1 до 5; от 0 до 5 Hart, RS485, SDI-12 | от 4 до 20, от 0 до 20; от 0 до 10; от 1 до 5; от 0 до 5 RS485, SDI-12 | От 4 до 20, от 0 до 10; от 0 до 20 От 1 до 5 RS485, SDI-12 |
Напряжение питания постоянного тока, | 24; 12; 5 | 24; 12 | 24; 12 | 24; 12 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 | 0,48 |
Максимальное допускаемое давление | 200 % ВПИ | 150 % ВПИ | 150 % ВПИ | 150 % ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,15 до ±0,60)* | |||
Диапазон рабочих температур окруж. воздуха, °С | от 0 до 60 | от 0 до 100 | от минус 20 до 150 | от 0 до 85 |
Масса, кг, не более | 0,25 | 0,30 | 0,80 | 0,80 |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | 107 0 19 (26,5) | от 105 до 196 026,5 | от 105 до 196 032 | 77 053,5 |
Наименование характеристики | Значение характеристик | |||
МПУ-05 | МП-PC 01 | МПД-310 | МПУ-310 | |
Вид измеряемого давления | абсолютное, избыточное (гидростатическое) | абсолютное, избыточное | абсолютное (гидростатическое) | |
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 2 (от 0,1 до 20) | от 0,01 до 2,5 (от 0,1 до 25) | от 0,005 до 100 (от 0,05 до 1000) | от 0,005 до 2,5 (от 0,05 до 25) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | -0,1.0 (-1.0) | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,3; ±0,5 | ±0,05; ±0,1; ±0,25 | ±0,05; ±0,1; ±0,25; ±0,5 | ±0,1; ±0,25; ±0,5; ±1; ±2 |
Класс точности | 0,1; 0,3; 0,5 | 0,05; 0,1; 0,25 | 0,05; 0,1; 0,25; 0,5 | 0,1; 0,25; 0,5; 1; 2 |
Выходной сигнал, | ||||
• мА | от 4 до 20 | - | от 4 до 20 | от 0 до 20, от 4 до 20 |
• В | от 1 до 5; от 0 до 5 | - | от 0 до 5; от 0 до 10 | от 0 до 5; от 0 до 10 |
• цифровой | SDI-12 | RS485, SDI-12 | - | SDI-12 |
Напряжение питания постоянного тока, В | 24; 12 | 2 х 1,5 V (бат.) 1 х 3,6 V (бат.) | от 15 до 30; от 9 до 33; от 10 до 33; от 8 до 33; от 10 до 30 | от 15 до 30; от 9 до 33; от 10 до 33 |
Потребляемая мощность, Вт, не более | 0,48 | 8,1 | 0,66 | 0,66 |
Максимальное допускаемое давление | 150 % ВПИ | 300 % ВПИ | 300 % ВПИ | 300 % ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | (от ±0,20 до ±0,60)* | (от ±0,05 до ±0,80)* | (от ±0,05 до ±0,90)* | (от ±0,05 до ±0,80)* |
Диапазон рабочих температур окруж. воздуха, °С | от 0 до 100 | от минус 5 до 80 | от минус 25 до 85 | от минус 25 до 85 |
Масса, кг, не более | 0,40 | 1,60 | от 0,20 до 0,30 | от 0,18 до 0,46 |
Габаритные размеры, мм, не более • длина | 156 | 411,5 | от 104 до 240 | от 109 до 240 |
• высота /диаметр корпуса | 019 | 060 | 024 | от 19 до 28 |
Наименование характеристики | Значения характеристик | |||
МПУ-320 | МПД-320 | МПУ-330 | МПД-330 | |
Вид измеряемого давления | избыточное, абсолютное (гидростатическое) | избыточное, абсолютное | абсолютное (гидростатическое) | избыточное, абсолютное |
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 2,5 (от 0,1 до 25) | от 0,005 до 100 (от 0,05 до 1000) | от 0,005 до 100 (от 0,05 до 1000) | от 0,01 до 100 (от 0,01 до 1000) |
Нижние пределы измерений, МПа (бар) | 0 | -0,1.0 (-1.0) | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,25; ±0,5 | ±0,1; ±0,25; ±0,5 | ±0,1; ±0,25 | ±0,05; ±0,1; ±0,25 |
Класс точности | 0,25; 0,5 | 0,1; 0,25; 0,5 | 0,1; 0,25 | 0,05; 0,1; 0,25 |
Выходной сигнал, • В • мВ • цифровой | от 0 до 10; от 0 до 25; от 0 до 35; от 0 до 50; от 0 до 100 SDI-12 | от 0 до 15; от 0 до 100 | RS232C, RS485, SDI-12 | RS232C, RS485, |
Напряжение питания постоянного тока, В | 10 | 10 | от 5 до 30 | от 5 до 30 |
Потребляемая мощность, Вт, не более | 0,00225 | 0,00225 | 0,21 | 0,21 |
Максимальное допускаемое давление | 300 % ВПИ | 300 % ВПИ | от 150 до 300 %* ВПИ | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±(0,15.0,80)* | |||
Диапазон рабочих температур окруж. воздуха, °С | от минус 25 до 85 | |||
Масса, кг, не более | от 0,20 до 0,45 | 0,30 | от 0,20 до 0,50 | 0,30 |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | от 104 до 240 024 | 140 024 | от 150 до 200 024 | 240 024 |
Наименование характеристики | Значения характеристик | |||
МПУ-340 | МПУ-350 | МПД-350 | МПД-350К | |
Вид измеряемого давления | абсолютное (гидростатическое) | избыточное, абсолютное | ||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,1 до 1 (от 1 до 10) | от 0,01 до 2,5 (от 0,1 до 25) | от 0,005 до 100 (от 0,05 до 1000) | от 0,1 до 10 (от 1 до 100) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | минус 0,1.0 (минус 1.0) | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,25; ±0,5 | ±0,1; ±0,25 | ±0,1; ±0,25 | ±0,1; ±0,3; ±0,5 |
Класс точности | 0,1; 0,25; 0,5 | 0,1; 0,25 | 0,1; 0,25 | 0,1; 0,3; 0,5 |
Выходной сигнал, • мА • В • мВ • цифровой | от 0 до 20, от 4 до 20 от 0 до 5; от 0 до 10 от 0 до 50; от 0 до 100 RS485, RS432, SDI-12 | от 4 до 20 | от 4 до 20 RS485,SDI-12 | от 4 до 20 от 1 до 5; от 0 до 5 |
Напряжение питания постоянного тока, В | от 10 до 15 | от 9 до 33 | от 9 до 30 | 24; 12 |
Потребляемая мощность, Вт, не более | 0,30 | 0,66 | 0,60 | 0,48 |
Максимальное допускаемое давление | от 120 до 300 %* ВПИ | 3,75 МПа | от 150 до 300%* ВПИ | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±(0,15.0,60)* | ±(0,15.0,80)* | ±(0,10.0,80)* | ±0,12 |
Диапазон рабочих температур окруж. воздуха, °С | от минус 5 до 50 | от минус 25 до 85 | от минус 25 до 85 | от минус 40 до 85 от минус 40 до 150 |
Масса, кг, не более | от 0,10 до 0,50 | от 0,20 до 0,40 | 0,35 | 0,40 |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | от 84 до 297 010; 24 | от 114 до 205 024 | от 220 до 240 024 | 107 026,5 |
Наименование характеристики | Значения характеристик | |||
МПД-300 | МПД-300Д | МПД-380 | МПД-400 | |
Вид измеряемого давления | абсолютное, избыточное | |||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 100 (от 0,1 до 1000) | от 0,2 до 40 (от 2 до 400) | от 0,01 до 100 (от 0,1 до 1000) | от 0,007 до 2 (от 0,07 до 20) |
Нижние пределы измерений, МПа (бар) | от -0,1 до 0 (от -1 до 0) | 0 | от -0,1 до 0 (от -1 до 0) | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,3; ±0,5 | ±0,5 | ±0,1; ±0,3; ±0,5 | ±0,1; ±0,25 |
Класс точности | 0,1; 0,3; 0,5 | 0,5 | 0,1; 0,3; 0,5 | 0,1; 0,25 |
Выходной сигнал, • мА • В • цифровой | от 4 до 20 от 0 до 5; от 1 до 5 | от 4 до 20 от 0 до 5; от 1 до 5 | от 4 до 20 Hart, RS485-Modbus | от 4 до 20 от 0 до 5 |
Напряжение питания постоянного тока, В | 24; 12; | 24; 12; | 24; 12; | от 1 до 15 от 10 до 35 |
Потребляемая мощность, Вт, не более | 0,48 | 0,48 | 0,48 | 0,70 |
Максимальное допускаемое давление | от 150 до 300 %* ВПИ | 150 % ВПИ | 150 % ВПИ | 300 % ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±0,15 | ±0,19 | ±0,04 | ±0,10 |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 85 | от минус 20 до 80 | ||
Масса, кг, не более | 0,18 | 0,20 | от 0,12 до 0,18 | |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | от 46 до 85 026,5 | 74,5 026,.5 | 104.5 026.5 | от 115 до 178 018 |
Наименование характеристики | Значения характеристик | |||
МПД-410 | МПД-420 | МПД-430 | МПД- 440 | |
Вид измеряемого давления | избыточное, абсолютное | |||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,003 до 3,4 (от 0,03 до 34) | от 0,005 до 4,8 (от 0,05 до 48) | от 0,0025 до 2 (от 0,025 до 20) | от 0,0025 до 2 (от 0,025 до 20) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,25 | ±0,25 | ±0,25 | ±0,25 |
Класс точности | 0,1; 0,25 | 0,25 | 0,25 | 0,25 |
Выходной сигнал, | ||||
• мА | от 4 до 20 | - | от 4 до 20 | от 4 до 20 |
• В | от 0 до 5; от 0 до 10 | - | - | - |
• цифровой | - | SDI-12 | - | - |
Напряжение питания постоянного тока, В | от 9 до 33; от 15 до 30 | от 6 до 40 | от 10 до 35 | от 10 до 35 |
Потребляемая мощность, Вт, не более | 0,66 | 0,64 | 0,70 | 0,70 |
Максимальное допускаемое давление | 5,1 МПа | 14 МПа | 200 % ВПИ | 200 % ВПИ |
Пределы дополнительной погрешности, вызванной | ||||
изменением температуры окружающего воздуха в | ±0,30 | ±0,10 | ±0,50 | ±0,50 |
диапазоне рабочих температур на каждые 10 °С, % | ||||
Диапазон рабочих температур окруж. воздуха, °С | от минус 4 до 50 | от минус 20 до 60 | от минус 20 до 80 | |
Масса, кг, не более | 0,31 | 0,31 | 0,18 | 0,20 |
Габаритные размеры, мм, не более | ||||
• длина | 86 | 195 | 90 | 170 |
• высота /диаметр корпуса | 09,9 | 025 | 038 | 070 |
Наименование характеристики | Значения характеристик | |||
МПД-450 | МПД-460 | МПД-470 | МПД-480 | |
Вид измеряемого давления | избыточное, абсолютное | |||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,0025 до 2 (от 0,025 до 20) | от 0,005 до 0,1 (от 0,05 до 1) | 0,001 до 2 (от 0,01 до 20) | от 0,025 до 20 (от 0,25 до 200) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,25 | ±0,5 | ±0,25 | ±0,25 |
Класс точности | 0,25 | 0,5 | 0,25 | 0,25 |
Выходной сигнал, мА | от 4 до 20 | от 4 до 20 | от 4 до 20 | от 4 до 20 |
Напряжение питания постоянного тока, В | 24 | от 15 до 40 | от 10 до 35 | от 10 до 35 |
Потребляемая мощность, Вт, не более | 0,48 | 0,70 | 0,70 | 0,70 |
Максимальное допускаемое давление | 200 % ВПИ | 300 % ВПИ | 8 МПа | 80 МПа |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±0,40 | ±0,50 | ±0,60 | ±0,50 |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 80 | от минус 40 до 80 | от минус 20 до 80 | |
Масса, кг, не более | от 0,28 | 0,12 | 1,00 | 0,97 |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | 97 033 | 132 063,5 | 166 040 | 152 054 |
* - в зависимости от диапазона измерений
Наименование характеристики | Значения характеристик | |||
МПД-490 | МПД- 500 | МПД 510 | МПД-520 | |
Вид измеряемого давления | Избыточное, абсолютное | |||
Верхние пределы измерений (ВПИ), МПа (бар) | от 0,06 до 60 (от 0,6 до 600) | от 0,001 до 2 (от 0,01 до 20) | от 0,01 до 2 (от 0,1 до 20) | от 0,01 до 2 (от 0,1 до 20) |
Нижние пределы измерений, МПа (бар) | 0 | 0 | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
Класс точности | 0,25 | 0,25 | 0,25 | 0,25 |
Выходной сигнал, • мА • цифровой | от 4 до 20 | от 4 до 20 | от 4 до 20 HART | от 4 до 20 HART |
Напряжение питания постоянного тока, В | от 9 до 32 | от 10 до 35 | от 10 до 32 | от 10 до 32 |
Потребляемая мощность, Вт, не более | 0,64 | 0,70 | 0,64 | 0,64 |
Максимальное допускаемое давление | 200 % ВПИ | 200 % ВПИ | 8 МПа | 200 % ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±0,50 | ±0,60 | ±0,60 | ±0,50 |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 80 | от минус 40 до 80 | от минус 40 до 80 | от минус 20 до 80 |
Масса, кг, не более | 0,99 | 1,00 | ||
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | 81 026 | 90 040 | 137 054 | 170 043 |
Наименование характеристики | Значения характеристик | |
МПД-530 | МПД-540 | |
Вид измеряемого давления | Избыточное, абсолютное | |
Верхние пределы измерений (ВПИ), МПа (бар) | от 0, 025 до 2 (от 0,25 до 20) | от 0,01 до 2 (от 0,1 до 20) |
Нижние пределы измерений, МПа (бар) | 0 | 0 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,25 | ±0,25 |
Класс точности | 0,25 | 0,25 |
Выходной сигнал, • мА • В • мВ • цифровой | от 4 до 20 HART | от 4 до 20 HART |
Напряжение питания постоянного тока, В | от 10 до 32 | от 10 до 32 |
Потребляемая мощность, Вт, не более | 0,64 | 0,64 |
Максимальное допускаемое давление | 200 % ВПИ | 200 % ВПИ |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±0,50 | ±0,50 |
Диапазон рабочих температур окруж. воздуха, °С | от минус 20 до 80 | от минус 20 до 80 |
Масса, кг, не более | 1,00 | |
Габаритные размеры, мм, не более • длина • высота /диаметр корпуса | 168 040 | 138 053 |
Средний срок службы 10 лет.
Средняя наработка на отказ 100000 ч
Условия эксплуатации:
- относительная влажность воздуха до 95 % при температуре не более 35 °С
- атмосферное давление от 84 до 106,7 кПа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклеивания, либо рельефным или печатным методом на корпус преобразователя.
Преобразователь давления - 1 шт.
Коммуникатор SC, по дополнительному заказу - 1 шт.
Регистрационный блок МП-РС и/или регистрационно-передающий блок МП-РПС (для преобразователей МПУ), по дополнительному заказу - состав и количество в соответствии с требованием заказчика
Руководство по эксплуатации - 1 экз. на партию не более 25 преобразователей, поставляемых в один адрес.
осуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основными средствами поверки являются:
- манометры и вакуумметры грузопоршневые и деформационные, калибраторы давления, манометры цифровые, преобразователи давления деформационные измерительные 1-го, 2-го и 3-го разрядов;
- барометр БОП-1М, пределы допускаемой погрешности ±10 Па;
- задатчики давления «Воздух», кл. точности 0,02; 0,05;
- вольтметры цифровые, кл. точности 0,01 и более.
Сведения о методе измерений приведены в документе «Преобразователи давления МПД, МПУ, МП-РС, МПДД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям давления МПД, МПУ, МП-РС, МПДД
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
2 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
3 ГОСТ 8.094-73 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений давлений с верхними пределами от 10000-105-Па до 40000- 105-Па».
4 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-10-1-1-106 Па»
5 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
6 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
7 Технические условия ТУ 4212-001-31924790-2014.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством РФ о техническом регулировании.
Зарегистрировано поверок | 4652 |
Поверителей | 59 |
Актуальность данных | 06.11.2024 |
