| Номер в госреестре | 60014-15 |
| Наименование СИ | Шунты измерительные |
| Обозначение типа СИ | B2, B3, B4, B5, B6 |
| Изготовитель | "LUMEL S.A.", Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 24.02.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Шунты измерительные В2, ВЗ, В4, В5, В6 (далее - шунты) предназначены для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.
Принцип действия шунтов измерительных основан на преобразовании постоянного тока в напряжение. При нагревании током сопротивление шунтов должно оставаться стабильным, поэтому шунты выполнены из манганина, соединенных твердым припоем с наконечниками из латуни и меди. Наконечники имеют резьбовые соединения для потенциальных зажимов - винтов и отверстия для токовых зажимов - болтов. Рабочее положение - горизонтальное.

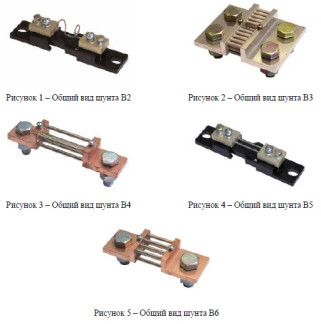

Шунты выпускаются нескольких модификаций (см. рисунки 1-5) и отличаются своими техническими характеристиками (Таблица 1).
Таблица 1 - Основные технические характеристики
| Тип шунта (номинальное падение напряжения) | Номинальный ток, А | Номинальное электрическое сопротивление | Г абаритные размеры, мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 | 5 |
| 1; 1,5; 2,5; 4; 6; 10; 15; 25 | 60; 40; 24; 15; 10; 6; 4; 2,4 мОм | 90x20x8 | 0,13 | |
| 40; 60; 100; 150 | 1500; 1000; 600; 400 мкОм | 100x20x8 | 0,13 | |
| 250 | 240 мкОм | 145x30x30 | 0,60 | |
| 400 | 150 мкОм | 145x40x30 | 0,85 | |
| В2 (60 мВ) | 600 | 100 мкОм | 145x30x30 | 0,85 |
| 1000 | 60 мкОм | 165x40x30 | 1,45 | |
| 1500 | 40 мкОм | 165x90x30 | 2,00 | |
| 2500 | 24 мкОм | 165x120x30 | 2,90 | |
| 4000 | 15 мкОм | 165x120x60 | 4,30 | |
| 6000 | 10 мкОм | 175x154x130 | 10,50 | |
| 15000 | 4 мкОм | 185x310x170 | 32,00 | |
| 1; 1,5; 2,5; 4; 6; 10; 15; 25 | 150; 100; 60; 37,5; 25; 15; 10; 6 мОм | 90x20x8 | 0,14 | |
| 40,60, 100, 150 | 3750; 2500; 1500; 1000 мкОм | 225x25x8 | 0,23 | |
| 250 | 600 мкОм | 270x15x50 | 0,68 | |
| 400 | 375 мкОм | 270x20x50 | 1,05 | |
| B3 (150 мВ) | 600 | 250 мкОм | 270x20x50 | 1,16 |
| 1000 | 150 мкОм | 290x35x60 | 2,15 | |
| 1500 | 100 мкОм | 290x21x60 | 3,10 | |
| 2500 | 60 мкОм | 290x30x60 | 5,20 | |
| 4000 | 37,5 мкОм | 300x30x130 | 8,30 | |
| 6000 | 25 мкОм | 300x25x130 | 15,00 | |
| 10000 | 15 мкОм | 310x25x170 | 28,00 | |
| 15000 | 10 мкОм | 310x25x170 | 35,00 | |
| 1; 1,5; 2,5; 4; 6; 10; 15; 25 | 50; 33; 20; 12,5; 8,33; 5; 3,33; 2 мОм | 90x20x8 | 0,13 | |
| 40; 60; 100; 150 | 1250; 833,33; 500; 333,33 мкОм | 93x20x8 | 0,13 | |
| 250 | 200 мкОм | 138x30x30 | 0,60 | |
| 400 | 125 мкОм | 138x40x30 | 0,85 | |
| В4 (50 мВ) | 600 | 83,33 мкОм | 138x40x30 | 0,85 |
| 1000 | 50 мкОм | 158x60x30 | 1,45 | |
| 1500 | 33,33 мкОм | 158x90x30 | 2,00 | |
| 2500 | 20 мкОм | 158x120x30 | 2,90 | |
| 4000 | 12,5 мкОм | 158x120x60 | 4,30 | |
| 6000 | 8,33 мкОм | 168x154x130 | 10,50 | |
| 10000 | 5 мкОм | 178x206x170 | 21,00 | |
| 15000 | 3,33 мкОм | 178x310x170 | 32,00 |
| 1 | 2 | 3 | 4 | 5 |
| 1; 1,5; 2,5; 4; 6; 10; 15; 25 | 75; 50; 30; 18,75; 12,5; 7,5; 5; 3 мОм | 90x20x8 | 0,14 | |
| 40; 60; 100; 150 | 1875; 1250; 750; 500 мкОм | 115x25x8 | 0,17 | |
| 250 | 300 мкОм | 160x30x30 | 0,63 | |
| 400 | 187,5 мкОм | 160x40x30 | 0,92 | |
| 600 | 125 мкОм | 160x40x30 | 1,00 | |
| B5 (75 мВ) | 1000 | 75 мкОм | 180x60x30 | 1,75 |
| 1500 | 50 мкОм | 180x120x30 | 2,30 | |
| 2500 | 30 мкОм | 180x120x60 | 3,10 | |
| 4000 | 18,75 мкОм | 190x120x130 | 5,20 | |
| 6000 | 12,5 мкОм | 190x154x130 | 11,20 | |
| 10000 | 7,5 мкОм | 200x206x170 | 22,00 | |
| 15000 | 5 мкОм | 200x310x170 | 33,00 | |
| 1; 1,5; 2,5; 4; | 100; 66,66; 40; 25; 16,66; | 90x20x8 | 0,14 | |
| 6; 10; 15; 25 | 10; 6,66; 4 мОм | |||
| 40; 60; 100; 150 | 2500; 1666,66; 1000; 666,66 мкОм | 145x25x8 | 0,20 | |
| 250 | 400 мкОм | 190x30x30 | 0,65 | |
| 400 | 250 мкОм | 190x40x30 | 1,00 | |
| В6 | 600 | 166,66 мкОм | 190x40x30 | 1,11 |
| (100 мВ) | 1000 | 100 мкОм | 210x60x30 | 2,00 |
| 1500 | 66,66 мкОм | 210x120x30 | 2,50 | |
| 2500 | 40 мкОм | 210x120x60 | 3,20 | |
| 4000 | 25 мкОм | 220x120x130 | 5,80 | |
| 6000 | 16,66 мкОм | 220x154x130 | 12,00 | |
| 10000 | 10 мкОм | 230x206x170 | 23,00 | |
| 15000 | 6,66 мкОм | 230x310x170 | 34,00 |
Класс точности по ГОСТ 30012.1-2002
Пределы допускаемой дополнительной температурной погрешности Температура окружающей среды в нормальных условиях Температура окружающей среды в рабочих условиях (специальное исполнение)
Относительная влажность воздуха
Время непрерывной работы Средний срок службы 0,5;
± 0,1 % на каждые 10 °С; 20±5°C;
от минус 25 до 55 °С;
(от минус 55 до 55 °С); до 85 % (до 95 % для специального исполнения); 200 ч;
15 лет
Знак утверждения типа наносится на поверхность токового наконечника и на титульный лист руководства по эксплуатации типографским способом.
Шунт с токовыми и потенциальными зажимами, руководство по эксплуатации.
осуществляется в соответствии с МИ 1991-89 «Рекомендация. ГСИ. Преобразователи измерительные электрических величин. Шунты постоянного тока измерительные. Методика поверки». Основные средства поверки:
1. Одинарно-двойной мост Р39 (Госреестр № 2493-69). Диапазон измерений сопротивления 1 мкОм - 150 мОм, класс точности от 0,2 до 0,02.
2. Катушки эталонные Р310 (Г осреестр № 1162-58) с номинальным сопротивлением
0,001; 0,01; 0,1 Ом, класс точности 0,01.
3. Источник питания постоянного тока, номинальный ток до 15 кА.
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к шунтам измерительным В2, ВЗ, В4, В5, В6
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»
МИ 1991-89 «Рекомендация. ГСИ. Преобразователи измерительные электрических
величин. Шунты постоянного тока измерительные. Методика поверки»
- выполнение работ по оценке соответствия промышленной продукции и продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
- выполнение государственных учетных операций и учет количества энергетических ресурсов.
Заявитель
Общество с ограниченной ответственностью «ЭФО» (ООО «ЭФО»)
Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А Тел. +7 (812) 327-86-54, факс +7 (812) 320-18-19,
E-mail: zav@efo.ru
