| Номер в госреестре | 60015-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | WU, N, E, 89 |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 06.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи давления измерительные WU, N, E, 89 Назначение средства измерений
Преобразователи давления измерительные WU, N, E, 89 (далее по тексту -преобразователи) предназначены для измерения и непрерывного преобразования избыточного или абсолютного давления или разности давлений газообразных и жидких сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Принцип действия преобразователей основан на упругой деформации чувствительного элемента (мембраны). Измеряемое давление вызывает прогиб мембраны преобразователя, что приводит к изменению электрического сопротивления тензорезистивного или пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления чувствительного элемента в унифицированный аналоговый выходной сигнал.
Преобразователи давления состоят из чувствительного элемента и электронного модуля, помещенных в корпус, снабженный устройством присоединения к процессу.
Преобразователи WU , модификации WU-10, WU-15, WU-16, WUC-10, WUC-15, WUC-16, WUD-20, WUD-25, WUD-26, WU-20, WU-25, WU-26 имеют компактную конструкцию и предназначены для измерения избыточного или абсолютного давления сверхчистых сред. Конструктивно данные модификации отличаются способом присоединения к точке измерения давления: модификации WU-10, WUC-10, WUD-20, WU-20 имеют резьбовой штуцер, модификации WU-15, WUC-15, WUD-25, WU-25 могут быть установлены в трубопровод, а модификации WU-16, WUC-16, WUD-26, WU-26 имеют устройство присоединения поверхностного типа. Модификации WU-20, WU-25, WU-26 имеют взрывозащищенное исполнение с видом взрывозащиты «Ex n», а модификации WU-10, WU-15, WU-16 - с видом «Ex п» или «Ex i».
Преобразователи N и Е модификации N-10, N-11, E-10, E-11 предназначены для измерения избыточного или абсолютного давления сред в различных областях промышленности. Модификации N-11, E-11 имеют внешнюю мембрану, что позволяет использовать их для измерения давления сильно загрязненных или вязких сред. Преобразователи E модификации E-10, E-11 имеют взрывозащищенное исполнение с видом взрывозащиты «Ex d».
Преобразователи 89 модификации 890.09.2190, 891.34.1998, 892.34.1998 предназначены для измерения разности давлений газообразных или не слишком вязких жидких сред, в том числе агрессивных. Преобразователи состоят из корпуса, устройства резьбового присоединения к точкам измерения разности давления и разъема для электрических подключений. Модификация
892.34.1998 имеет взрывозащищенное исполнение с видом взрывозащиты «Ex i».

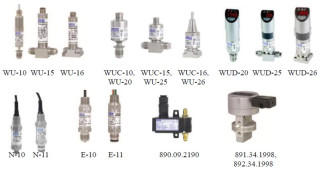

Внешний вид преобразователей представлен на рисунке 1.
л,**
WUC-10, WUC-15, WUC-16, WUD-20 WUD-25 WUD-26 WU-20 WU-25 WU-26
WU-10 WU-15 WU-16
\
и* и
E-10 E-11
N-10 N-11
890.09.2190
891.34.1998,
892.34.1998
Рисунок 1. Внешний вид преобразователей давления измерительных WU, N, E, 89. Метрологические и технические характеристики
Метрологические и технические характеристики преобразователей WU-10, WU-15, WU-16, WUC-10, WUC-15, WUC-16, WUD-20, WUD-25, WUD-26 приведены в таблице 1.
Таблица 1
| -и - №п | Наименование характеристики | Значение характеристики для модификации | ||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Диапазоны измерений | WU-10, WU-15, WU-16 | WUC-10, WUC-15, WUC-16 | WUD-20,WUD- 25, WUD-26 |
| - положительного избыточного давления, МПа | от 0 - 0,2 до 0 - 40 1 | от 0 - 0,2 до 0 - 40 6) | От 0 - 0,1 до 0 - 36 10) | |
| - отрицательного избыточного давления, МПа | от минус 0,1 до 0 | |||
| - мановакуумметрического давления, МПа | от минус 0,1 - 0,1 до минус 0,1 - 252) | от минус 0,1-0,1 7) до минус 0,1-25 ’ | от минус 0,1-0,1 до минус 0,1-2511) | |
| - абсолютного давления, МПа | от 0 - 0,2 до 0 - 40 3) | от 0 - 0,2 до 0 - 6 8) | от 0 - 0,2 до 0 - 6 12) | |
| - разности давлений, МПа | - | |||
| 2 | Пределы допускаемой основной приведенной погрешности, % диапазона измерений | ±0,5; ±1,0 4) | ±0,5; ±1,0 9) | ±0,3; ±0,6 13) |
| 3 | Выходной сигнал, мА В | 4 - 20 0,1-10,1; 0,1 - 5,1; 1 - 5; 0 - 10; 0 - 5 | 4 - 20 0,1-10,1; 0,1 - 5,1; 1 - 5; 0 - 10; 0 - 5 | 4 - 20 0 - 10; 0 - 5 |
| 4 | Напряжение питания, В | 10 - 30; 14 - 30 | 10 - 30; 14 - 30 | 10 - 30; 14 - 30 |
| 5 | Потребляемая мощность, Вт, не более | 0,6 | 1 | 1 |
| 6 | Диапазоны температуры 0/'~' окружающего воздуха, С | от минус 20 до плюс 85 | от минус 20 до плюс 85 | от минус 10 до плюс 60 |
| 7 | Пределы допускаемой | |||
| дополнительной погрешности, | ||||
| вызванной изменением | ± 0,15 | ± 0,15 | ± 0,15 | |
| температуры окружающего | ||||
| воздуха, | ||||
| % диапазона измерений/10 К | ||||
| 8 | Г абаритные размеры, мм, не | |||
| более | ||||
| Длина | - | - | - | |
| Ширина | 77,4 | 77,4 | 77,4 | |
| Высота | 88 | 71 | 122 | |
| Диаметр | 20 | 27 | 27 | |
| 9 | Масса, кг, не более | ,2 0 0, | 0,1 | 0,2 |
| 10 | Средний срок службы, лет | 10 | 10 | 10 |
Примечание:
1) для модификации WU-16 до 0 - 4,0 МПа
2) для модификации WU-16 до минус 0,1 - 4,0 МПа
3) для модификации WU-16 до 0 - 4,0 МПа
4) для диапазонов до 0,4 МПа включительно
5) для модиф икации WU-10
6) для модификации WUC-16 до 0 - 1,6 МПа
7) для модификации WUC-16 до минус 0,1 - 1,5 МПа
8) для модификации WUC-16 до 0 - 1,6 МПа
9) для диапазонов до 0,2 МПа включительно
10) для модификации WUD-26 до 0 - 1,1 МПа
11) для модификации WUD-26 до минус 0,1 - 1,0 МПа
12) для модификации WUD-26 до 0 - 1,6 МПа
13) для диапазонов до 0,2 МПа включительно
Метрологические и технические характеристики преобразователей WU-20, WU-25, WU-26, N-10, N-11, E-10, E-11 приведены в таблице 2.
Таблица 2
| № п/п | Наименование характеристики | Значение характеристики для модификации | ||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Диапазоны измерений | WU-20, WU-25, WU-26 | N-10, N-11 | E-10,E-11 |
| - положительного избыточного давления, МПа | от 0 - 0,1 до 0 - 40 1) | от 0 - 0,01 до 0 - 100 5) | от 0 - 0,04 до 0 - 100 6) | |
| - отрицательного избыточного давления, МПа | от минус 0,1 - 0 | от минус 0,01 - 0 до минус 0,1 - 0 | от минус 0,04 - 0 до минус 0,1 - 0 | |
| - мановакуумметрического давления, МПа | от минус 0,1 - 0,1 до минус 0,1 - 252) | от минус 0,1- 0,06 до минус 0,1- 3,0 | от минус 0,1-0,06 до минус 0,1 - 2,5 | |
| - абсолютного давления, МПа | от 0 - 0,2 до 0 - 6 3) | от 0 - 0,025 до 0 - 2,5 | от 0 - 0,04 до 0 - 1,6 | |
| - разности давлений, МПа | - | - | - | |
| 2 | Пределы допускаемой основной приведенной погрешности, % диапазона измерений | ±0,6; ±1,2 4) | ±0,5 | ±0,5 |
| 3 | Выходной сигнал, мА В | 4 - 20 0,1-10,1; 0,1 - 5,1; 1 - 5; 0 - 10; 0 - 5 | 4 - 20 1 - 5 | 4 - 20 0 -10; 0 - 5; 1 - 5; 0,5 - 4,5 |
| 4 | Напряжение питания, В | 10 - 31; 14 - 31 | 10 - 30; 6 - 30 | 10 - 30; 6 - 30 |
| 5 | Потребляемая мощность, Вт, не более | 1 | 0,6 | 0,6 |
| 6 | Диапазоны температуры 0/'~' окружающего воздуха, С | от минус 20 до плюс 85 | от минус 30 до плюс 100 | от минус 30 до плюс 100; от минус 40 до плюс 105 |
| 7 | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % диапазона измерений/10 К | ± 0,15 | ± 0,2 | ± 0,2 |
| 8 | Г абаритные размеры, мм, не более Длина Ширина Высота Диаметр | 77,4 75,7 27 | 116 27 | 105 27 |
| 9 | Масса, кг, не более | 0,1 | 0,2 | 0,2 |
| 10 | Средний срок службы, лет | 10 | 10 | 10 |
Примечание:
1) для модификации WU-26 до 0 - 1,6 МПа
2) для модификации WU-26 до минус 0,1 - 1,5 МПа
3) для модификации WU-26 до 0 - 1,6 МПа
4) для диапазонов до 0,2 МПа включительно
5) для модификации N-11 до 0 - 60 МПа
Метрологические и технические характеристики преобразователей 890.09.2190, 891.34.1998,
892.34.1998 приведены в таблице 3.
Таблица 3
| № п/п | Наименование характеристики | Значение характеристики для модификации | ||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Диапазоны измерений разности давлений, - кПа - МПа | 890.09.2190 | 891.34.1998 | 892.34.1998 |
| от 0 - 0,1 до 0 - 1 | от 0 - 0,6 до 0 - 6 от 0 - 0,01 до 0 - 2,5 | |||
| 2 | Пределы допускаемой основной приведенной погрешности, % диапазона измерений | ±1 | ±0,8; ±1,2; ±2 | |
| 3 | Выходной сигнал, мА В | 4 - 20 | 4 - 20; 0 - 20 0 - 10 | 4 - 20 |
| 4 | Напряжение питания, В | 18 - 31 | 10 - 30 | 12,5 - 28 |
| 5 | Потребляемая мощность, Вт, не более | 1,1 | 1 | |
| 6 | Статическое давление, МПа | 2,1 | От 0,25 до 4 | |
| 7 | Пределы допускаемой дополнительной погрешности от влияния рабочего (статического) давления, %/МПа | ±0,09 | ±0,13 | |
| 8 | Диапазоны температуры 0/'~' окружающего воздуха, С | от минус 10 до плюс 50 | от минус 20 до плюс 60; от минус 25 до плюс 70 | |
| 9 | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % диапазона измерений/10 К | ± 0,2 | ± 0,3 | |
| 10 | Габаритные размеры, мм, не более Длина Ширина Высота Диаметр | 85 45 65 | 159 155 99 | |
| 11 | Масса, кг, не более | 0,3 | 1,9; 3,8 | 2,2; 4,0 |
| 12 | Средний срок службы, лет | 10 | 10 | |
Знак утверждения типа наносится типографским способом на титульный лист паспорта и на шильдик преобразователя.
В комплект поставки входят:
1. Преобразователь
2. Паспорт (на партию идентичных преобразователей, поставляемую в один адрес)
осуществляется по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки». Основные средства поверки:
■ Манометр абсолютного давления МПА-15;
■ Манометры грузопоршневые МП-2,5; МП-6; МП-60; классов точности 0,02 и 0,05, по ГОСТ 8291-83;
■ Мановакуумметр грузопоршневой МВП-2,5 по ГОСТ 8291-83;
■ Установка УПВД МП 1000, класс точности 0,1 и 0,2;
■ Преобразователи давления измерительные электрические ИПД;
всего листов 7
■ Автоматизированные задатчики избыточного давления «Воздух-250», «Воздух-1,6», «Воздух-2,5», «Воздух-6,3»;
■ вольтметр цифровой универсальный В7-34А, диапазон измерений от 1 до 300 В, погрешность ± 0,02 %;
■ калибратор тока программируемый П-321 1 разряда. Диапазоны измерений (0-10) мА, (0-100) мА; погрешность ±(0,000151+100нА)в диапазоне (0-10) мА, ±(0,000251+1мкА) в диапазоне (0 - 100) мА.
■ Барометры БОП-1М, БРС-1М;
■ Термометр ртутный стеклянный лабораторный по ГОСТ 215-73.
приведены в паспорте преобразователей давления WU, N, E, 89
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным WU, N, E, 89
1. ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами. Общие технические условия»;
2. ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для
2 2
средств измерений абсолютного давления в диапазоне 2,710 ^ 4000 • 10 Па»
4. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
