| Номер в госреестре | 60020-15 |
| Наименование СИ | Анализаторы текстуры |
| Обозначение типа СИ | TA |
| Изготовитель | "Stable Micro Systems Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 18.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы текстуры ТА (далее по тексту - приборы) предназначены для измерения силы и перемещения при сжатии и растяжении образцов различных материалов при определении их структурно-механических характеристик.
Прибор имеет два встроенных канала: канал измерений силы (силоизмеритель) и канал измерений перемещения подвижной траверсы (измеритель перемещения).
Принцип действия канала измерений силы заключается в преобразовании деформации упругого элемента тензорезисторного датчика силы, вызванной приложенной нагрузкой, в электрический сигнал, который передается в электронный блок управления и обработки данных.
Измерение перемещения подвижной траверсы с зондом, непосредственно воздействующим на испытываемый образец материала, осуществляется путем подсчета управляющих импульсов, поступающих из электронного блока на шаговый двигатель привода траверсы. Количество управляющих импульсов пропорционально перемещению траверсы, а количество импульсов в единицу времени - ее скорости.
Конструктивно анализаторы текстуры представляют собой лабораторные приборы, состоящие из силовой рамы, шагового двигателя, вспомогательных устройств для фиксации или захвата испытываемых образцов и электронного блока управления. Силовая рама состоит из основания, с закрепленными на ней одной или двумя (модификация TA.HDp/ws) стойками и подвижной траверсы с силоизмерительным датчиком и зондом. При проведении измерений перемещение траверсы вызывает воздействие зонда на образец и его деформацию вплоть до разрушения.
Микропроцессорная система электронного блок управления и обработки данных запоминает сигналы силоизмерительного датчика и количество управляющих импульсов, обрабатывает их и измеренные значения силы, и вызванные ею перемещения (деформации) образца отображаются на мониторе ПК в виде графика или таблицы. Эти значения могут использоваться для вычисления структурно-механических характеристик образцов материалов (пределов прочности и текучести, хрупкости, упругости, твердости, жесткости, адгезии и других характеристик).
Управление работой анализатора осуществляется при помощи встроенной кнопочной панели прибора и с внешнего компьютера. Приборы выпускаются в 5-ти модификациях: TA.XTp/ws; TA.XTp/ws Extended Height; TA.HDp/ws; TA.XTExpress Standart; TA.XTExpress Enhanced. Модификации приборов отличаются пределами измерений датчиков силы, входящими в комплект поставки, и диапазонами измерений перемещения траверсы. Приборы комплектуются взаимозаменяемыми силоизмерительными датчиками, имеющими устройство защиты от перегрузок. Информация о датчике силы (наибольший предел измерения, данные калибровки, серийный номер) автоматически считывается прибором при установке.
Программное обеспечение (ПО) предназначено для управления работой прибора, настройки и выбора режима работы, обработки результатов измерения, вывода на дисплей
всего листов 6
графиков и связанных с ними величин, статистической обработки и архивирования результатов испытаний. ПО устанавливается на компьютер с установочного диска. Доступ пользователя к ПО исключен установкой пароля на уровень доступа, обеспечивающим возможность изменения метрологически значимых данных.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Exponent | 6.1.7.0 и выше | aa9c570ed8cb7a0f8f4 12789fdbbc002 | MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по документу Р 50.2.077-2014.

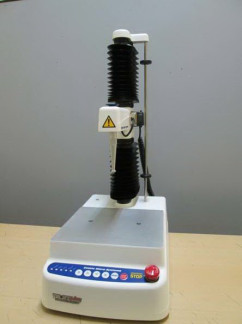

Рис.1 Общий вид анализатора текстуры TA.XTplus
Рис.4 Общий вид анализаторов текстуры TA.XTExpress Standart и
TA.XTExpress Enhanced
Таблица 2
| Наименование характеристики | Значение характеристики | ||||
| TA.XT plus | TA.XT plus Extended Height | TA.HD p/us | TA.XT Express Standart | TA.XT Express Enhanced | |
| Верхний предел измерений силоиз-мерителя, кН | 0,005; 0,05; 0,3; 0,5 | 0,005; 0,05; 0,3; 0,5; 1,0; 2,5; 5,0; 7,5 | 0,05; 0,1 | ||
| Пределы допускаемой относительной погрешности силоизмерителя, % | ± 1,0 | ||||
| Дискретность цифрового отсчетного устройства силоизмерителя, Н | 0,001 | ||||
| Наибольший предел измерений перемещения траверсы, мм | 285 | 485 | 485 | 130 | |
| Пределы допускаемой относительной погрешности измерителя перемещения траверсы, % | ± 0,1 | ||||
| Дискретность цифрового отсчетного устройства измерителя перемещения траверсы, мм | 0,001 | ||||
| Рабочий диапазон регулирования скорости перемещения траверсы, мм/с | 0 4 О | 0,01.20 0,01.13 (при нагрузке от 5,0 до 7,5 кН) | 0,1.10 | |
| Пределы допускаемой относительной погрешности системы регулирования скорости перемещения траверсы, % | ± 0,2 | |||
| Электропитание от сети переменного тока: - напряжение, В - частота, Гц | 220 ± 10 50 ± 1 | |||
| Габаритные размеры, мм, не более | 650х280 х540 | 900х280 х540 | 980х560 х445 | 540х280х490 |
| Масса, кг, не более | 14,9 | 16,5 | 35 | 13 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +10 до + 35 90 (без конденсата) | |||
Знак утверждения типа СИ наносится типографским способом на титульный лист руководства по эксплуатации и на корпус прибора методом этикетирования.
В комплект поставки входит:
_Таблица 3
| Наименование | Коли чество | Примечание |
| Анализатор текстуры ТА | 1 | Модификация по заказу |
| Комплект силоизмерительных датчиков | 1 | По заказу |
| Кабель для подключения ПК | 1 | |
| Комплект устройств и приспособлений для испытания образцов | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Программное обеспечение Exponent на диске | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП ТИнТ 163 - 2014 «Анализаторы текстуры ТА. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 05.12.2014 г.
Основными средствами поверки являются:
- набор гирь (1.10) кг класса М1 по ГОСТ OIML R-111-1-2009;
- динамометр переносной 2 разряда по ГОСТ Р 8.663-2009, ПГ ± 0,24 % и диапазоном измерений в зависимости от верхнего предела измерений силоизмерителя анализатора;
- штангенциркуль 1111111 - II ГОСТ 166-89 и диапазоном измерений в зависимости от верхнего предела измерений перемещения траверсы анализатора.
Измерения проводятся в соответствии с руководством по эксплуатации «Анализаторы текстуры ТА».
Нормативные и технические документы, устанавливающие требования к анализаторам текстуры ТА
- техническая документация изготовителя «Stable Micro Sу stems Ltd», Великобритания.
- применяются вне сферы государственного регулирования обеспечения единства измерений.
