Мобильная лаборатория испытаний сложных комплексированных навигационных систем , 60023-15

Назначение

Мобильная лаборатория испытаний сложных комплексированных навигационных систем (далее - лаборатория) предназначена для определения точностных характеристик испытываемых образцов сложных комплексированных навигационных систем (координаты местоположения, скорость, углы пространственной ориентации) при движении по заданным наземным маршрутам.

Описание

Конструктивно лаборатория состоит из интегрированной инерциально - спутниковой аппаратуры (ПИСА) и двух рабочих мест операторов, размещенных в кузовном отсеке автомобиля ГАЗЕЛЬ.

ИИСА конструктивно состоит из блока навигационного угломерного, мобильной станции NovAtel PROPAK-V3-L1L2-G, инерциальной навигационной аппаратуры LANDIS (IXSEA), блоков антенных, блока антенного NovAtel 72GNSSA-XT-1, блока антенного GSM NovAtel, адаптера сетевого и блока индикации и управления.

Принцип действия лаборатории основан на измерении:

- псевдодальностей и доплеровских смещений частот по сигналам стандартной точности (СТ-код) и высокой точности (ВТ-код) космической навигационной системы ГЛОНАСС в частотных диапазонах LI, L2 и GPS (С/А-код) на частоте L1;

- линейных ускорений триадой акселерометров;

- угловых скоростей триадой гироскопов и определении на их основе координат, скорости, углов крена, тангажа и угла между северным направлением меридиана и направлением проекции продольной оси объекта на горизонтальную плоскость (истинного курса) в режиме постобработки.

Внешний вид лаборатории и её составных частей приведены на рисунках 1.. .5.

Места пломбировки от несанкционированного доступа приведены на рисунке 6.

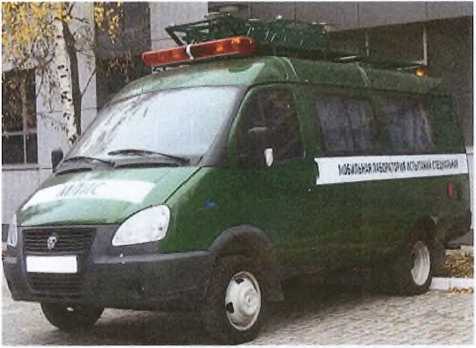

Рисунок 1 - Внешний вид лаборатории

* - место наклеек

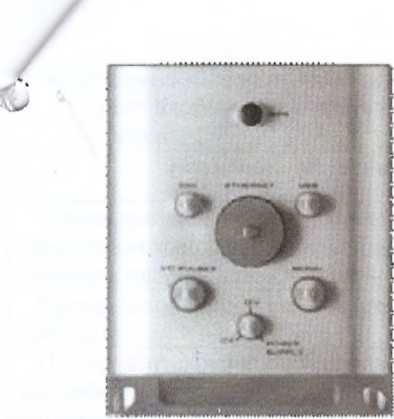

Рисунок 2 - Внешний вид а) блока навигационного угломерного, б) адаптера сетевого, в) блока индикации и управления

Рисунок 3 - Внешний вид инерциальной навигационной аппаратуры LANDIS (IXSEA)

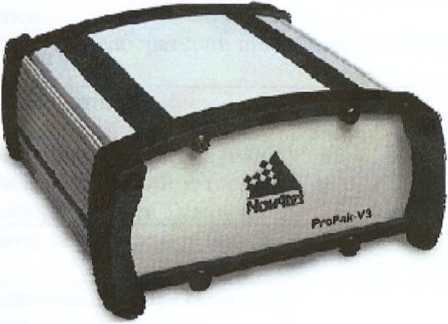

Рисунок 4 - Внешний вид мобильной станции NovAtel PROPAK-V3-L1L2-G

1 - блоки антенные;

2 - блок антенный GSM NovAtel;

3 - блок антенный NovAtel 72GNSSA-XT-1

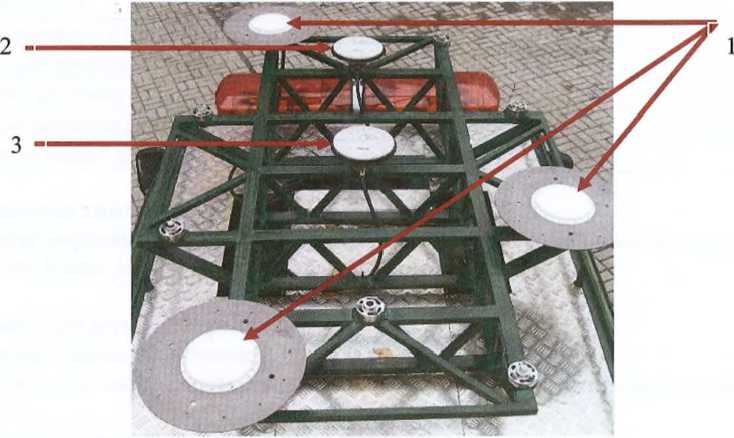

Рисунок 5 - Внешний вид блоков антенных *

* - Места пломбировки

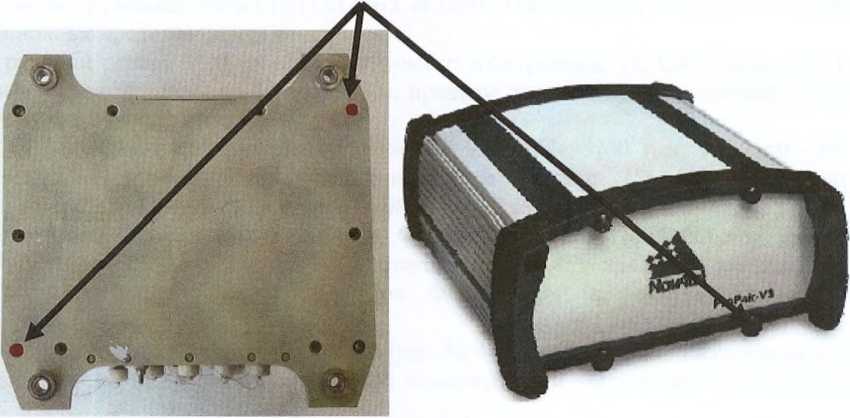

Рисунок 6 - Места пломбировки от несанкционированного доступа

Детрологические и технические характеристики

Технические характеристики

Таблица 1

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель блока индикации и управления методом наклейки.

Комплектность

Комплект поставки включает:

- мобильная лаборатория испытаний сложных комплексированных навигационных систем - 1 шт.;

- комплект эксплуатационной документации - 1 к-т;

- методика поверки - 1 шт.

Поверка

осуществляется по документу ТДЦК.461513.098 МП «Инструкция. Мобильная лаборатория испытаний сложных комплексированных навигационных систем. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27.10.2014 г.

Основные средства поверки:

- рабочий эталон 1-го разряда - тахеометр электронный ТСА2003 (per. № 31709-06): диапазон измерений длины от 20 до 3500 м, пределы допускаемой абсолютной погрешности измерений длин базисных линий ± 0,3 мм;

- GPS-приёмник спутниковый геодезический Trimble 5700 (per. № 21607-06): предел допускаемой СКП измерений приращений координат в плане (5+1-10'6 D) мм, по высоте (10+1 • IO-6 -D) мм, где D - значение длины базиса (мм) (2 шт.);

- комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России» (per. №42877-09): пределы допускаемой абсолютной погрешности хранения значений координат пунктов комплекса относительно пунктов Федеральной астрономо-геодезической сети ± 20 мм;

- частотомер универсальный CNT-90 (per. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности измерений частоты ±2-10’7;

лист № 4 всего листов 4 - военный эталон единиц времени и частоты ВЭ-31-97: пределы допускаемой ^исключенной систематической погрешности воспроизведения единицы частоты ±5-10 , пределы допускаемой абсолютной погрешности передачи размера единицы времени ± 1 нс.

Сведения о методах измерений

ТДЦК.461513.098РЭ. «Мобильная лаборатория испытаний сложных комплексированных навигационных систем. Руководство по эксплуатации».

Нормативные устанавливающие требования к лаборатории мобильной испытаний сложных комплексированных навигационных систем

1. ГОСТ РВ 20.39.304-98.

2. ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

3. ТДЦК.461513.098ТУ «Мобильная лаборатория испытаний сложных комплексированных навигационных систем. Технические условия».

Рекомендации к применению

Осуществление деятельности в области обороны и безопасности государства.
