| Номер в госреестре | 60025-15 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | NET05AXII, NET1AXII |
| Изготовитель | "TOPCON CORPORATION", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 18.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные NET05AXII, NET1AXII (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Тахеометры являются геодезическими приборами, объединяющими в своей конструкции цифровой теодолит и фазовый лазерный дальномер. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отраженного модулированного лазерного излучения. Измерение расстояний может проводится с использованием призменных или пленочных отражателей или в безотражательном режиме (по диффузному отражению поверхности объекта).
Конструктивно элементы тахеометра размещены в пыле- влагозащищенном корпусе, установленном на съемный трегер. На лицевой панели корпуса расположены сенсорный графический дисплей и кнопки управления функциями тахеометра. На правой стенке корпуса размещены ручки управления сервоприводами наведения в горизонтальном и вертикальном направлениях. В нижней части корпуса находятся аккумуляторный и интерфейсный отсеки.
Тахеометры оснащены компенсатором углов наклона, а также, оптическим отвесом.
Тахеометры имеют моторизированный привод и автоматические функции наведения на центр призмы, слежения за центром призмы и нахождения призмы.
Тахеометры оснащены интерфейсами обмена данными Bluetooth Class 1 и USB 2.0.
Модификации NET05AXII и NET1AXII различаются метрологическими характеристиками.

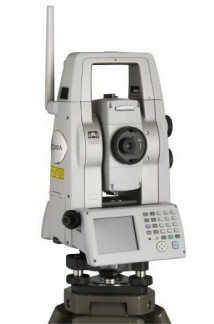

На рисунке 1 представлен общий вид тахеометра.
В тахеометрах используется встроенное программное обеспечение MAGNET, осуществляющее взаимодействие узлов тахеометра, обработку измерительной информации, отображение результатов измерений на дисплее и их экспорт по интерфейсным каналам.
Программное обеспечение является неизменным, средства для изменения метрологически значимых функций отсутствуют. Программное обеспечение может быть установлено или переустановлено только на заводе-изготовителе или в авторизованном сервисном центре с использованием специальных аппаратно-программных средств.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | MAGNET |
| Номер версии (идентификационный номер) программного обеспечения | 2.7.1 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 7B41C07 (рассчитан по алгоритму CRC32) |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Наименование характеристики | Значение | |
| NET05AXII | NET1AXII | |
| Диапазон измерений горизонтальных углов | от 0 до 360° | |
| Диапазон измерений вертикальных углов | от минус 41 до 90° | |
| Пределы допускаемой абсолютной погрешности измерений углов | ±0,5” | ±1,0” |
| Диапазон измерений расстояний, м - стандартная призма - 360° призма - пленочный отражатель - без отражателя (белая поверхность) | от 1,3 до 3500 от 1,3 до 600 от 1,3 до 200 от 0,5 до 100 | от 1,3 до 3500 от 1,3 до 600 от 1,3 до 200 от 0,5 до 400 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (режим точных измерений), мм - стандартная призма и 360° призма - пленочный отражатель - без отражателя (белая поверхность) | ±(0,8 + 110'6 D) ±(0,5 + 110-6 d) ±(1 + 110-6 D) | ±(1 + 110-6 D) ±(1 + 110-6 D) ±(2 + 110-6 D) |
| D - измеряемое расстояние, мм | ||
| Диапазон работы компенсатора углов наклона | ±6' | |
| Параметры лазерного излучения | В режиме измерения расстояний - лазерный диод видимого диапазона (X = 690 нм), класс 1; в режиме автонаведения и автослежения - лазерный диод ИК диапазона (X = 980 нм), класс 1. | |
| Уровень пыле- влагозащищенности | IP65 | |
| Электропитание | Литий-ионный аккумулятор BDC70 (напряжение 7,2 В; емкость 5240 мА-ч) | |
| Диапазон рабочих температур | от минус 20 до 50°С | |
| Г абаритные размеры (Д х В х Ш), мм, не более: | 230 х 196 х 393 | |
| Масса, кг, не более | 6,8 | |
| Средний срок службы, лет | 6 | |
| Средняя наработка на отказ, ч | 5000 | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочной шильде на боковой стенке корпуса прибора.
| Наименование | Количество, шт. |
| Тахеометр электронный | 1 |
| Трегер | 1 |
| Перо для сенсорного дисплея | 1 |
| Аккумулятор BDC70 | 2 |
| Зарядное устройство CDC68/68А | 1 |
| Кабель передачи данных | 2 |
| Комплект инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Руководство по эксплуатации (на русском языке) | 1 |
| Методика поверки МП 2511/008-14 | 1 |
осуществляется по методике поверки МП 2511/008-14 «Тахеометры электронные NET05AXII, NET1AXII. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2014 г.
Основные средства поверки:
- Правильная многогранная призма, погр. углов не более ±0,2".
- Автоколлиматор цифровой, погр. измерений не более ±0,2".
- Координатно-измерительная машина, диапазон измерений 0 - 50 м, погр. не более
±0,1 мм.
приведены в документе «Тахеометры электронные NET05AXII, NET1AXII. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным NET05AXII, NET1AXII
1. ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне 0,2.. .50 мкм».
2. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
3. Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 110 |
| Поверителей | 13 |
| Актуальность данных | 22.11.2024 |
