Анализаторы содержания кислорода переносные КС 50.430-000, 60029-15

Назначение

Анализаторы содержания кислорода переносные КС 50.430-000 предназначены для измерения объемной доли кислорода в газовых средах, в том числе в природном газе.

Описание

Анализаторы содержания кислорода переносные КС 50.430-000 (далее - анализаторы) являются переносными одноканальными приборами непрерывного действия.

Принцип действия - электрохимический, основанный на измерении электрического тока, возникающего в электрохимическом чувствительном элементе при взаимодействии с молекулами определяемого компонента.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора

пробы.

Анализаторы выполнены одноблочными в пластиковом литом корпусе с ручкой для переноски.

Внутри корпуса анализатора расположены:

-    плата управления с индикатором и элементами управления;

-    регулятор расхода газа;

-    газовый кран (ручной 4-портовый 1/8 фитинг);

-    аккумуляторная батарея;

-    блок аналитический в составе:

-    корпус;

-    плата измерительная электрохимического датчика;

-    электрохимический датчик;

-    элементы нагрева детектора (ТСП и нагреватель) и элементы защиты (датчик температуры и термопредохранитель).

На лицевой панели анализатора расположены входной и выходной штуцеры для подключения газовых линий, OLED дисплей и органы управления, интерфейсы питания и связи. Анализатор имеет выходные сигналы:

-    показания встроенного OLED дисплея;

-    цифровой выход, интерфейс RS 232/485.

Анализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемого компонента;

-    формирование выходного цифрового сигнала, интерфейс RS 232/485;

-    самодиагностику аппаратной и программной части анализаторов и сигнализации об отказах.

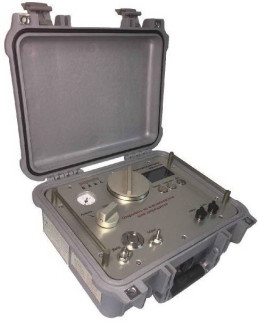

Анализаторы выполнены во взрывозащищённом исполнении с маркировкой 1Ex mb [ib] ПС T6 Gb Х в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Типы взрывозащиты - герметизация компаундом (m) соответствует ГОСТ 30852.17-2002 и искробезопасная электрическая цепь (i) ГОСТ Р МЭК 60079-11-2010. Степень защиты от воздействия окружающей среды IP65 по ГОСТ 14254-96 Внешний вид анализаторов представлен на рисунке 1.

Программное обеспечение

Анализаторы содержания кислорода переносные КС 50.430-000 имеют следующие виды программного обеспечения (ПО):

-    встроенное;

-    автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания объемной доли кислорода и обеспечивает следующие основные функции:

-    обработку измерительной информации от ЭХД;

-    хранение результатов измерения в энергонезависимой памяти анализатора;

-    диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО;

-    выполнение команд оператора;

-    отображение на экране прибора результатов измерений и диагностической информации

-    формирование цифрового выходного сигнала.

Автономное ПО для персонального компьютера под управлением ОС семейства Microsoft Windows XP/Vista/7/8, программа оператора «X-метр», предназначена для настройки и контроля работы анализатора.

Автономное ПО выполняет следующие функции:

На уровне пользователя:

-    идентификация встроенного ПО анализатора и его расчетного модуля;

-    просмотр результатов последних анализов;

-    просмотр результатов архивных анализов;

-    просмотр событий журнала вмешательств.

На уровне администратора:

-    управление правами пользователей;

-    коррекция нуля;

-    градуировка анализатора (внесение данных о концентрации кислорода);

-    диагностика состояния датчика кислорода по изменению градуировочных коэффициентов;

-    настройка работы анализатора;

-    синхронизация времени по времени компьютера;

-    обновление ПО;

-    обеспечивает защиту и контроль настроек анализатора;

-    фиксирует в Журнале вмешательств изменения, вносимые в настройки

Номера версии и контрольные суммы автономного и встроенного программного обеспечения определяются при помощи ПО «X-метр» после установления связи с анализатором. Кроме того, номер версии и контрольная сумма встроенного ПО анализатора отображается на дисплее анализатора при его включении.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

1) Диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С, в долях от    пределов допускаемой основной погрешности    0,1

4)    Пределы допускаемой дополнительной погрешности при изменении    давления окружающего воздуха на каждые 3,3 кПа, в долях от пределов допускаемой    основной погрешности    0,5

5)    Время прогрева, мин, не более    2

6)    Интервал времени работы от одной полной зарядки аккумуляторной батареи, ч    12

7)    Изменение показаний анализаторов за 8 ч непрерывной работы, в долях

от пределов допускаемой основной погрешности, не более    0,5

8)    Электрическое питание анализаторов осуществляется от встроенного аккумулятора с выходным напряжением постоянного тока 12 В, электрической емкостью 9 Ач

9)    Габаритные размеры анализатора, мм, не более:

-    высота    170

-    ширина    350

-    длина    300

10)    Масса анализатора, кг, не более    8,34

11)    Средняя наработка на отказ, ч    20000

12)    Средний полный срок службы анализатора, лет    10

Условия эксплуатации

1) Параметры окружающей среды

-    диапазон температуры окружающей среды, °С    от минус 40 до 50

-    диапазон атмосферного давления, кПа    от 84 до 106,7

-    относительная влажность без конденсации влаги (при температуре 35°С), %    до 98

2) Параметры анализируемой среды

-    давление анализируемой среды на входе в анализатор МПа    до 24

-    содержание механических примесей, мг/м , не более    10

-    содержание сероводорода в анализируемом газе, млн-1, не более    10

-    диапазон расхода анализируемого газа см /мин    от 200 до 2000

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на табличку на боковую панель анализатора.

Комплектность

Комплект поставки анализатора указан в таблице 3.

Таблица 3 - Комплектность анализаторов

Поверка

осуществляется по документу МП-242-1744-2014 "Анализаторы содержания кислорода переносные КС 50.430-000. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 23 апреля 2014 г.

Основные средства поверки:

-    генератор кислорода ГК-500 по ИЯБЛ. 418319.033 в комплекте стандартным образцом состава газовой смесью водород - азот (ГСО 10259-2013);

-    стандартные образцы состава газовые смеси кислород - азот (ГСО 10253-2013) в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе: «Анализаторы содержания кислорода переносные КС 50.430-000. Руководство по эксплуатации КС 50.430-000 РЭ»

Нормативные и технические документы, устанавливающие требования к анализаторам содержания кислорода переносным КС 50.430-000

1    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ТУ 4215-032-21189467-2014 «Анализаторы содержания кислорода переносные КС 50.430

000. Технические условия».

Рекомендации к применению

выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
