| Номер в госреестре | 60035-15 |
| Наименование СИ | Приборы для измерения электрической емкости и тангенса угла потерь конденсаторов |
| Обозначение типа СИ | МЦЕ-24АМ |
| Изготовитель | ОАО "НИИ "Гириконд", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 27.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ (далее - приборы) предназначены для автоматического измерения на частоте 50 Гц и 100 Гц электрической ёмкости (С) и тангенса угла потерь (tg5) электролитических и других конденсаторов, а также для измерения и контроля тока утечки при подаче на конденсатор напряжения поляризации от внешнего или от внутреннего источника.
В приборе применен принцип прямого измерения реактивной (емкостной) и активной составляющих сигнала на выходе измерительной мостовой схемы.
Подключение конденсатора четырёхзажимное, схема замещения последовательная. Подключение измеряемого конденсатора осуществляется с помощью измерительного жгута УБМ4.854.343. Пуск прибора ручной, автоматический с интервалом между измерениями от
0,3 до 5 с и внешний.
Прибор изготовляется в двух модификациях: МЦЕ-24АМ1 и МЦЕ-24АМ2. Прибор МЦЕ-24АМ1 в отличии от МЦЕ-24АМ2 имеет внутренний источник поляризующих напряжений до 69,9 В и может измерять ток утечки и разбраковку конденсаторов по току утечки относительно установленной границы на группы «ГОДЕН» и «БРАК» при подаче на конденсатор поляризующего напряжения до 69,9 В.
Измерение параметров конденсаторов при поляризующих напряжениях до 630 В возможно при использовании внешнего источника поляризующих напряжений ИТУК-БНП, совмещённого с измерителем тока утечки.
Информация о результатах измерений и разбраковки выводится также на выходные разъёмы прибора.

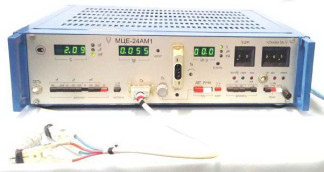

Внешний вид прибора показан на рисунках 1а (МЦЕ-24АМ1) и 2а (МЦЕ-24АМ2). Места для опломбирования указаны на рисунках 1б и 2б.
Таблица 1
| Наименование параметра | Значение |
| Частота напряжения переменного тока, Гц | (50,0±0,5) (100±1) |
| Эффективное значение напряжения переменного тока на измеряемом конденсаторе, В, не более | 0,2 |
| Диапазон измерения электрической ёмкости | 0,4 нФ - 2 Ф |
| Количество поддиапазонов измерения электрической ёмкости | 8 |
| Диапазон измерения тангенса угла потерь | 0,001 - 5 |
| Пределы допускаемой основной абсолютной погрешности измерения электрической ёмкости, ДС и тангенса угла потерь, Atg5 | см. табл. 2 |
| Пределы допускаемой абсолютной погрешности измерения электрической ёмкости тангенса угла потерь в рабочих условиях применения в диапазоне температур 10 - 15 °С и 25 - 35 °С | 1.5-ДС 1.5-AtgS |
| Диапазон установки и измерения напряжения поляризации от внутреннего источника, В | 0,1 - 69,9 |
| Пределы допускаемой абсолютной погрешности установки напряжения поляризации от внутреннего источника, В | ±(0,02-Цп + 0,1 В) |
| Пределы допускаемой абсолютной погрешности измерения напряжения поляризации от внутреннего источника, В | ±(0,01 •Ип + 0,1 В) |
| Диапазон установки напряжения поляризации от внешнего источника, В | 0,1 - 630 |
| Диапазон измерения и контроля тока утечки | 0,01 мкА - 20 мА |
| Пределы допускаемой абсолютной погрешности разбраковки по току утечки, в единицах поддиапазона измерения | ±[1у доп-(0,04 + И0/Ип) + + 0,01 мкА] |
| Пределы допускаемой абсолютной погрешности измерения тока утечки, в единицах поддиапазона измерения | ±(0,05Ту + 0,05 мкА + 2А) |
| Диапазон установки времени выдержки конденсатора под напряжением в режиме разбраковки по току утечки, с | 5 - 60 |
| Пределы допускаемой относительной погрешности установки времени выдержки конденсатора под напряжением в режиме разбраковки по току утечки, % | ±10 |
| где: 1у доп - установленное значение допустимого тока утечки в единицах установленного поддиапазона; ио = 0,05 В; Цп - установленное значение напряжения поляризации, В; 1у - измеренное значение тока утечки в единицах установленного поддиапазона; А - единица дискретности. | |
| Номер под- диапа зона | Обозна чение поддиапа зона | Поддиапазон измерения ёмкости | Пределы допускаемой основной абсолютной погрешности измерения ёмкости ДС в ед. поддиапазона измерения | Пределы допускаемой основной абсолютной погрешности измерения тангенса угла потерьДtg8 |
| 1 | 200 nF | 00,4 - 199,9 nF | ±[(0,005+0,01 -tg5)- C+3 A] | ±[0,03 -tg5-(1+tg8)+3 • 10-3] |
| 2 | 2000 nF | 100 - 1999 nF | ±[(0,005+0,01-tg5)C+A] | ±[0,02-tg5-(1+tg5)+3-10-3] |
| 3 | 20 |iF | 1,00 - 19,99 |iF | ||
| 4 | 200 |iF | 10,0 - 199,9 |iF | ||
| 5 | 2000 |iF | 100 - 1999 |iF | ||
| 6 | 20 mF | 1,00 - 19,99 mF | ||
| 7 | 200 mF | 10,0 - 199,9 mF | ±[(0,01+0,01-tg5)C+A] | ±[0,03-tg5(1+ tg5) +5-10-3] |
| 8 | 2000 mF | 100 - 1999 mF | ±[(0,01 +0,01 -tg5)- C+A] • •(1+9С/Ск) | ±[0,03-tg5(1+tg5)+5-10-3]- •(1+9С/Ск) |
где: А - единица дискретности;
С - измеренное значение ёмкости в единицах поддиапазона измерения; Ск - верхний предел поддиапазона измерения ёмкости;
tg5 - измеренное значение тангенса угла потерь.
Время непрерывной работы, ч, не менее 16
Потребляемая мощность, В-А, не более 50 Питание прибора:
- напряжение переменного тока, В 220±22
- частота, Гц 50±1 Габаритные размеры прибора, мм, не более 484*480*130 Масса, кг, не более 14 Рабочие условия применения:
- температура окружающего воздуха, °С от 10 до 35
- относительная влажность при 25 °С, % 80
- атмосферное давление, мм рт.ст. 630 - 800 Наработка на отказ, ч, не менее 4000 Средний срок службы до списания, лет, не менее 8
наносят на лицевую панель прибора методом сеткографии, на титульный лист Руководства по эксплуатации типографским способом.
В комплект поставки входят:
| прибор МЦЕ-24АМ1 УБМ2.675.054-02 или | |
| МЦЕ-24АМ2 УБМ2.675.054-01 | - 1 шт. |
| жгут измерительный УБМ4.854.343 | - 1 шт. |
| заглушка УБМ4.847.004 (МЦЕ-24АМ1) или УБМ4.847.005 (МЦЕ-24АМ2) | - 1 шт. |
| комплект ЗИП УБМ4.060.088 | - 1 шт. |
| ведомость ЗИП УБМ2.675.054 ЗИ | - 1 экз. |
Лист № 5 Всего листов 6
- Руководство по эксплуатации УБМ2.675.054-02 РЭ - 1 экз.;
- *источник поляризующих напряжений ИТУК-БНП1 УБМ2.645.009-1 - 1 экз.
Примечание: * Поставляется по отдельному заказу.
осуществляется в соответствии с методикой поверки, изложенной в разделе 7 “Методика поверки” УБМ2.675.054-02 РЭ «Прибор для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.11.2014 г.
Перечень основного и вспомогательного поверочного оборудования представлен в
табл. 3.
Таблица 3
| Наименование, тип основного поверочного оборудования | Основные технические характеристики | |
| Предел (диапазон) измерений | Класс точности, погрешность | |
| 1 | 2 | 3 |
| Мегаомметр М1101М | до 500 МОм | КТ 1,0 |
| Секундомер СОСпр-2б-2-010 | КТ 2 | |
| Прибор МО-62 | 2-10-5 - 106 Ом | ±(0,5 - 5) % |
| Ампервольтметр Ц4311 | 0,003 - 7,5 А 0,75 - 750 В 45 - 55 Гц | КТ 1 |
| Частотомер Ч3-5 | 0,1 Гц - 300 МГц | ±5-10-7 |
| Вольтметр В7-53А/1 | 0 - 1000 В 1 мВ - 700 В 20 Гц - 5 кГц | U= ±(0,04 - 0,06) % U~ ±(0,5 - 0,6) % |
| Мера ёмкости МПЕТ-1А | 0,01 мкФ | ±0,01 % tg5 ±5-10-5 |
| Магазин ёмкости Р5025 | 100 пФ - 100 мкФ | ±0,1 % tg5 ±1 • 10-4 |
| Магазин ёмкости М1000 | 100 - 1000 мкФ | ±0,05 % (50 Гц) ±0,1 % (100 Г ц) tg5 ±5-10-4 |
| Магазин ёмкости М10000 | 1000 - 10000 мкФ | ±0,1 % (50 Гц) ±0,15 % (100 Гц) tg5 ±1 • 10-3 |
| Магазин сопротивлений МСР-60М | 0,01 - 10 кОм | КТ 0,02 |
| Магазин сопротивлений Р4002 | 104 - 108 Ом | КТ 0,05 |
| Прибор МЦЕ-14АМ | 10 нФ - 1 Ф | ±0,002С, 50 Гц tg5 ±(0,02^tg5+3 • 10-4) |
| Осциллограф АСК-2034 | 0 - 25 МГц, коэфф. отклонения 1 - 5 мВ/дел | погрешность измерения временных интервалов ±0,5 % |
| Резистор С2-23-2-36 Ом | 36 Ом ±0,5 % | |
| Резистор С2-29В-0,25-100 Ом | 100 Ом ±0,5 %, 0,25 Вт | |
| Конденсатор К50-18 - 6,3 В - 100000 мкФ | 100000 мкФ; 6,3 В | |
| Конденсатор К75-24 - 1000 В - 8 мкФ ±5 % | 8 мкФ ±5 %, 1000 В | |
| 1 | 2 | 3 |
| Делитель 1/10 (резисторы С2-29В-0,125-9,09 кОм ±0,1 % и С2-29В-0,125-1,01 кОм ±0,1 %) | Коэффициент деления 1/10 | |
Методы измерений приведены в разделе 7 “Методика поверки” УБМ2.675.054-02 РЭ «Прибор для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ
1. ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости».
2. ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь».
3. ГОСТ 22261-94 «Средства измерений электрических величин. Общие технические условия».
4. ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».
5. УБМ2.675.054-02ТУ «Прибор для измерения электрической ёмкости и тангенса угла потерь конденсаторов МЦЕ-24АМ. Технические условия».
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
