Твердомеры универсальные Q250CS, Q250C, Q250A, Q750CS, Q750C, Q750A, Q3000A, 60041-15

Назначение

Твердомеры универсальные Q250CS, Q250C, Q250A, Q750CS, Q750C, Q750A, Q3000A (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 2297578, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан:

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры изготавливаются в модификациях Q250CS, Q250C, Q250A, Q750CS, Q750C, Q750A, Q3000A. Твердомеры предназначены для измерений твердости по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса. Модификации отличаются друг от друга диапазоном прикладываемых нагрузок, габаритными размерами, массой и рабочим пространством. Символ "C" в названии твердомера означает наличие у твердомера винтового стола. Символ "CS" в названии твердомера означает то, что у твердомера габаритные размеры, масса и рабочее пространство меньше, чем у других модификаций. Символ "А" в названии модификации означает наличие моторизованного столика.

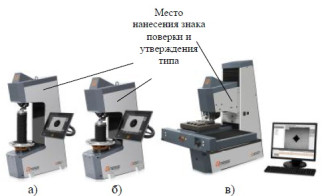

Внешний вид твердомеров приведен на рисунке 1.

а)    б)    в)

Рисунок 1 - Внешний вид твердомеров: а - Q250C, Q750C; б - Q250CS, Q750CS; в - Q250A, Q750A, Q3000A.

Программное обеспечение

Программное обеспечение (далее — ПО) используется для управления твердомером, записью, хранением и статистической обработки результатов измерений. Идентификационные данные (признаки) ПО приведены в таблице 1.

Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Для модификаций Q250CS, Q250C, Q250A

Испытательные нагрузки, Н...............................................................................4,9-2450

Для модификаций Q750CS, Q750C, Q750A

Испытательные нагрузки, Н............................................................................29,4-7358

Для модификации Q3000A

Испытательные нагрузки, Н...........................................................................98-29430

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Роквелла, %.............................................................................................................................± 0,5

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Супер-Роквелла, %...............................................................................................................± 0,66

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Бринелля, %............................................................................................................................± 1,0

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Виккерса, %............................................................................................................................± 1,0

Диапазоны измерений твердости по шкалам Роквелла:.............................................70-93 ИЯА

.................................................................................................................25-100H

.................................................................................................................20-70 HRC

Диапазоны измерений твердости по шкалам Супер-Роквелла:...........................70-94 HRN15

.............................................................................................................40-86 HRN30

.............................................................................................................20-78 HRN45

............................................................................................................62-93 HRT15

...........................................................................................................15-82 HRT30

................................................................................................................10-72 HRT

Диапазоны измерений твердости по шкалам Бринелля

.................................................................................................................8-450 НВ

............................................................................................................95-650 mw

Диапазон измерений твердости по шкалам Виккерса.........................................50-1500 HV

Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Роквелла в диапазонах:

70-93 ЖА.........................................................................................................± 1,2

25-100 HRB.........................................................................................................................± 2,0

20-35 HRC..........................................................................................................± 2,0

35-55 HRC..........................................................................................................± 1,5

55-70 HRC...........................................................................................................± 1,0

Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Супер-Роквелла в диапазонах:

70-94 HRN15.................................................................................................± 1,0

40-76 HRN30..........................................................................................................................± 2,0

76-86 HRN30..........................................................................................................................± 1,0

20-78 HRN45.....................................................................................................± 2,0

62-93 HRT15........................................................................................................± 2,0

15-70 HRT30........................................................................................................± 3,0

70-82 HRT30........................................................................................................± 2,0

10-72 HRT45.........................................................................................................± 3,0

Пределы допускаемой относительной погрешности при измерении твердости по

шкалам Бринелля, %...........................................................................................± 3

Пределы допускаемой относительной погрешности при измерении твердости по

шкалам Виккерса, %.......................................................................................± 3

Условия эксплуатации:

-    температура окружающей среды, °С....................................................................18-28

-    относительная влажность воздуха, %, не более................................................................ ...70

Параметры электрического питания:

-    напряжение, В.................................................................................................230/110

-    частота, Гц.........................................................................................................50/60

Габаритные размеры (длина х ширина х высота), мм, не более:

для модификаций Q250CS, Q250C..............................................................................640*645*888

для модификаций Q750CS, Q750C.............................................................................776*645*1109

для модификаций Q250A, Q750A, Q3000A.:........................................................1206*826*1238

Рабочее пространство (высота * длина), мм, не менее:

для модификаций Q250C, Q750C........................................................................................180*180

для модификаций Q250CS, Q750CS.....................................................................................340*260

для модификаций Q250A, Q750A, Q3000A.:...................................................................310*310

Потребляемая мощность, Вт:

для модификаций Q250CS, Q250C, Q750CS, Q750C...............................................................360

для модификаций Q250A, Q750A, Q3000A.:...........................................................................1200

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Твердомер универсальный Q250CS, Q250C, Q250A, Q750CS, Q750C,

Q750A, Q3000A............................................................................................................-1шт.

Вспомогательные принадлежности..................................................................-1 комплект.

Руководство по эксплуатации Q250CS, Q250C, Q250A, Q750CS, Q750C,

Q750A, Q3000A - РЭ..................................................................................................- 1 шт.

Поверка

осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Эталоны, применяемые при поверке: меры твердости эталонные 2-го разряда типа МТР, МТСР, МТВ, МТБ по ГОСТ 9031-75.

Сведения о методах измерений

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.

ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу. Шкалы А, В, С. ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер -Роквеллу).

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения.

Нормативные документы, устанавливающие требования к твердомерам универсальным Q250CS, Q250C, Q250A, Q750CS, Q750C, Q750A, Q3000A

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

ГОСТ 8.063-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса.

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством РФ о техническом регулировании.
