Преобразователи вибрационные Trendmaster ProTIM, 60052-21

Наименование характеристики

Значение

Диапазон измерения СКЗ виброускорения при коэффициенте преобразования 10,2 (мВ/м-с-2), м/с2

от 0,01 до 245

Диапазон измерения СКЗ виброскорости при коэффициенте преобразования 10,2 (мВ/м-с-2), мм/с

от 0,01 до 50

Диапазон рабочих частот при измерении виброускорения и виброскорости (1), Гц

от 3 до 10000

Диапазон измерения размаха виброперемещения с преобразователями перемещения токовихревыми BN-ПИТ (4) - для датчиков NSV

- для датчиков BN-3300XL 5, 8 мм

- для датчиков BN-3300XL 11 мм

- для датчиков BN-3300XL 25 мм

- для датчиков BN-3300 5, 8 мм

от 0,01 до 500 от 0,01 до 1000 от 0,01 до 3300 от 0,01 до 12200 от 0,01 до 1000

Диапазон рабочих частот при измерении виброперемещения (1), Гц

от 3 до 1000

Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброускорения на базовой частоте 80 Гц, %(2)

±2

Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброскорости на базовой частоте 80 Гц, %(2)

±2

Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброперемещения на базовой частоте 40 Гц с преобразователями перемещения токовихревыми BN-ППТ, %

±5

Неравномерность АЧХ в диапазоне рабочих частот при измерении виброускорения, виброскорости и виброперемещения - согласно Таблице 2 и п.5.4 ГОСТ ISO 2954-2014

Наименование характеристики

Значение

Диапазоны измерений осевого перемещения с преобразователями перемещения токовихревыми BN-ППТ, мм (4) - для датчиков NSV

- для датчиков BN-3300XL 5, 8 мм

- для датчиков BN-3300XL 11 мм

- для датчиков BN-3300XL 25 мм

- для датчиков BN-3300XL 50 мм

- для датчиков BN-3300 5, 8 мм

от 0,25 до 1,78 от 0,25 до 2,3 от 0,5 до 4,5 от 0,63 до 13,33 от 1,3 до 29,2 от 0,25 до 2,25

Пределы допускаемой приведенной к диапазону измерений погрешности измерений осевого перемещения с преобразователями перемещения токовихревыми BN-ППТ, %

±5

Диапазон измерения силы постоянного тока, мА

от 4 до 20

Пределы допускаемой относительной погрешности измерения силы постоянного тока, %

± 1

Диапазон измерения постоянного напряжения, мВ

от 0 до 15000

Пределы допускаемой относительной погрешности измерения постоянного напряжения, %

± 1

Диапазон измерения частоты вращения, об/мин

от 5 до 100000

Пределы допускаемой относительной погрешности измерения частоты вращения, %

± 1

Примечания:

(1) - диапазон рабочих частот зависит от типа подключаемого первичного преобразователя и настроек измерительного канала, указано максимальное возможное значение;

(2) - пределы допускаемой погрешности указаны по цифровому интерфейсу; пределы

допускаемой погрешности указаны без учета первичных преобразователей

(3) - В Таблице 2. ГОСТ ISO 2954-2014 нормируется полоса 10-1000 Гц. Частотный ряд этой таблицы - это ряд центральных частот третьоктавных фильтров с опорной частотой fr =1000 Гц по ГОСТ Р 8.714-2010. Для пересчета на другую полосу следует для нижней и верхней частот f1 и f2 этой полосы принять значения столбцов вышеупомянутой Таблицы 2 для строк, соответствующих частотам 10 и 1000 Гц соответственно, для частот fa* G±2 - 10 * п                            П               П                  3

G±2, а для частот fa * G±2 - 1000 * G±~. Здесь G = 1010 - точное октавное отношения частот с десятичным основанием согласно п.3.2 ГОСТР 8.714-2010, а n - натуральные числа

(4) - указаны максимальные  диапазоны  измерений. Диапазон  измерений  будет

соответствовать   диапазону измерений подключаемого преобразователя перемещения

токовихревого BN-ППТ (рег. № 56536-14).

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 15

Потребляемая мощность, Вт

0,75

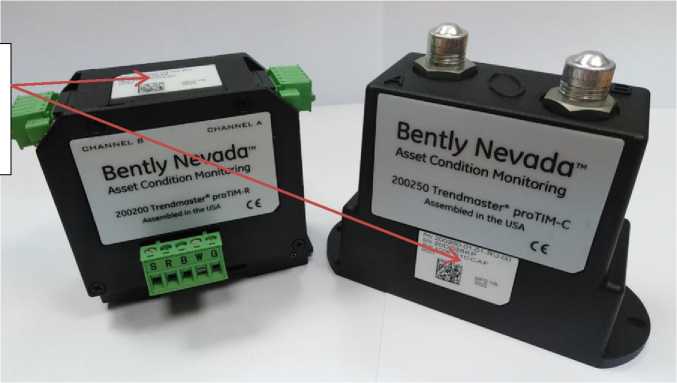

Габаритные размеры (длинахширинахвысота), мм, не более - 200200 Trendmaster ProTIM-R

- 200250 Trendmaster ProTIM-C

101x53x87

135x48x99

Масса, г, не более

- 200200 Trendmaster ProTIM-R

- 200250 Trendmaster ProTIM-C

545

620

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до 100

Маркировка взрывозащиты

0Ex ia IIC T4 Ga X 2EX nA IIC T4 Gc X

Наименование

Обозначение

Количество

Примечание

Преобразователи вибрационные

Trendmaster ProTIM

1 шт.

Преобразователи перемещения токовихревые

BN-ППТ

2 шт.

по требованию заказчика

Руководство по эксплуатации

1 шт.

Методика поверки

1 экз.
