Система измерительная массы нефтепродуктов, отгружаемых автомобильным транспортом с ООО "ЛУКОЙЛ-Нижегороднефтеоргсинтез", 60053-15

Трансмиттеры вибрационные 990 (далее трансмиттеры) предназначены для измерения радиального виброперемещения и преобразования его в пропорциональный электрический сигнал, используемый в стационарных системах автоматического контроля, управления и регулирования технологических процессов на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60053-15
Наименование СИ	Система измерительная массы нефтепродуктов, отгружаемых автомобильным транспортом с ООО "ЛУКОЙЛ-Нижегороднефтеоргсинтез"
Изготовитель	ООО "ЛУКОЙЛ-Нижегороднефтеоргсинтез", г.Кстово
Год регистрации	2015
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Трансмиттеры вибрационные 990 предназначены для обработки сигналов, поступающих от преобразователей перемещения токовихревых 3300 NSV.

Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал 4-20 мА.

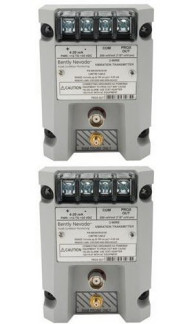

Внешний вид трансмиттеров вибрационных, приведен на рисунке 1.

Рисунок 1.

Технические характеристики

Таблица 1

Наименование характеристики	Значение характеристики
Диапазон измерения радиального виброперемещения, мкм	от 0 до 125
Диапазон рабочих частот, Гц	от 5 до 6000
Номинальное значение коэффициента преобразования, В/мм	7,87
Пределы отклонения коэффициента преобразования от номинального значения, %	±6,5
Пределы допускаемой основной относительной погрешности преобразования^	±3

Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10°С, %	±0,2
Напряжение питания постоянного тока, В	от 12 до 35
Потребляемая мощность, Вт	0,82
Габаритные размеры (длинахширинахвысота), мм, не более	100x74x53
Масса, г, не более	430
Рабочие условия эксплуатации: - диапазон температур, °С - диапазон относительной влажности воздуха, %	от минус 35 до 85 от 0 до 100

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Трансмиттеры вибрационные зав. №№ VY501/1; VY502/1; VY591/1;

VY598/1; VXT501/1; VXT502/1; VXT503/1; VXT504/1; VXT598/1;

VXT599/1; VYT501/1; VYT502/1; VYT503/1; VYT504/1; VYT508B/1;

VYT509B/1; VXT591/1; VXT592/1; VXT212/1; VXT213/1;

VXT508A/1; VXT509A/1; VY501/2; VY502/2; VY591/2; VY598/2;

44 шт.

VXT501/2; VXT502/2; VXT503/2; VXT504/2; VXT598/2; VXT599/2;

VYT501/2; VYT502/2; VYT503/2; VYT504/2; VYT508B/2;

VYT509B/2; VXT591/2; VXT592/2; VXT212/2; VXT213/2;

VXT508A/2; VXT509A/2 Соединительный кабель Паспорт

44 шт. 44 экз. 1 экз.

Методика поверки Поверка

осуществляется в соответствии с документом МП 60054-15 «Трансмиттеры вибрационные 990. Методика поверки», утвержденным ФГУП «ВНИИМС» 08 декабря 2014 г.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).

Сведения о методах измерений

приведены в паспорте на трансмиттер.

Нормативные и технические документы, устанавливающие требования к трансмиттерам вибрационным 990

1. Техническая документация фирмы «Bently Nevada, Inc.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
